Silový kábel CF895

OPÝTAŤ SA / ODOSLAŤ DOPYT

Na stiahnutie

chainflex CF895 - katalógový list

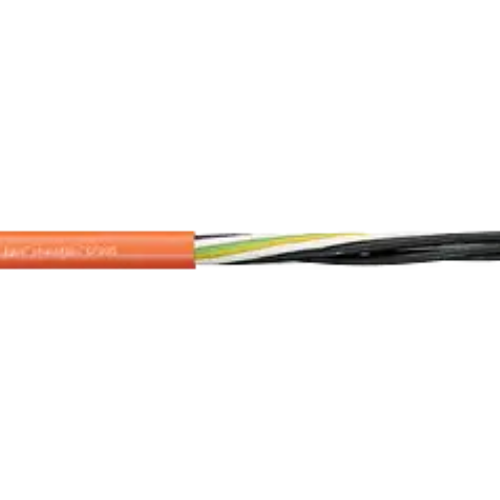

Silový kábel chainflex® CF895

Vonkajší plášť iguPUR
Odolný proti olejom
Oheň retardujúci

Typické oblasti použitia CF895:

Silový kábel pre flexibilné aplikácie
Pôsobenie olejov
Vnútorné a vonkajšie použitie bez priameho slnečného žiarenia
Obzvlášť pre samonosné aplikácie
Obrábacie stroje/obrábacie jednotky, aplikácie pri nízkych teplotách

1. Zmes extrudovaného iguPUR
2. Žily so špeciálne krátkou roztečou
3. Vodič odolný proti ohybu

______________________________

Tlakovo extrúdovaná zmes iguPUR
Mechanicky vysoce kvalitná, najmä nízkokapacitná zmes TPE
Splietaný vodič z holých medených drôtikov
Plastový stredový prvok

Životnosť kábla CF895:

Garantovaná životnostť (počet dvojzdvihov/cyklov)	1 milión	3 milióny	5 miliónov
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
-20 / -10	17.5	18.5	19.5
-10 / +70	15	16	17
+70 / +80	17.5	18.5	19.5

Technické údaje kábla CF895

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	15 x d
\| Min. polomer ohybu, reťaz e-chain	150 mm
\| Min. polomer ohybu pevný (koeficient)	12 x d
\| Min. polomer ohybu, ohybný	120 mm
\| Min. polomer ohybu pevný (koeficient)	8 x d
\| Min. polomer ohybu, pevný	80 mm
\| Teplota e-chain®	-20°C až +80°C
\| Teplota, flexibilná	-5°C až +80°C
\| Teplota, pevná	-50°C až +80°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	3 m/s
\| a max. (zrýchlenie)	20 m/s²
\| Dĺžka pojazdu	Samonosné až 10 m
\| Torzia	Bez skrútenia
Štruktúra kábla
\| Vodič	Vodič zložený z medených drôtikov (podľa DIN EN 60228)
\| Izolácia žíl	Mechanicky vysokohodnotná, nízkokapacitná TPE zmes
\| Vinutie žíl	Žily spletené v optimalizovanej dĺžke skrutu
\| Vonkajší plášť	Zmes iguPUR s nízkou priľnavosťou, prispôsobená požiadavkám na použitie v energetických reťaziach e-chain.
\| Farba vonkajšieho plášťa	Pastelová oranžová (porovnateľná s RAL 2003)
Elektrické parametre
\| Menovité napätie	600/1000V (podľa DIN VDE 0298-3)
\| Skúšobné napätie	4000V (podľa DIN EN 50395)
Vlastnosti a štandardy
\| Odolnosť voči UV žiareniu	Stredná
\| Odolnosť proti olejom	Odolnost proti olejom (podľa DIN EN 50363-10-2), trieda 3
\| Bez silikónu	Bez obsahu silikónov, ktoré môžu ovplyvňovať priľnavosť náteru (podľa PV 3.10.7 – stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00302/19
\| REACH	V súladu s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl 10492 a 20940, 1000 V, 80 °C
\| UL overené	Číslo certifikátu V293650: "4 ročná igus chainflex záruka a kalkulačka životnosti káblov založená na 2 miliardách skúšobných cyklov ročne".
\| Spomalovač horenia	Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
\| NFPA	Podľa kapitoly 79.2018 NFPA 12-9
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
