Silový kábel CF37.D
Silový kábel chainflex® CF37.D
|
|
Typické oblasti použitia CF37.D:
- Silové káble pre aplikácie s extrémne vysokým zaťažením
- Takmer neobmedzená odolnosť voči olejm a bio olejom
- Vnútorné a vonkajšie aplikácie, odolné voči UV žiareniu
- Samonosné pojazdy a klzné aplikácie do dĺžky pojazdu až 400 m a viac
- Regálové zakladače pre vysoké regály, obrábacie jednotky/obrábacie stroje, rýchla manipulácia, čisté priestory, vkladanie polovodičov, vonkajšie žeriavy, aplikácie s nízkymi teplotami
 |
|
 |

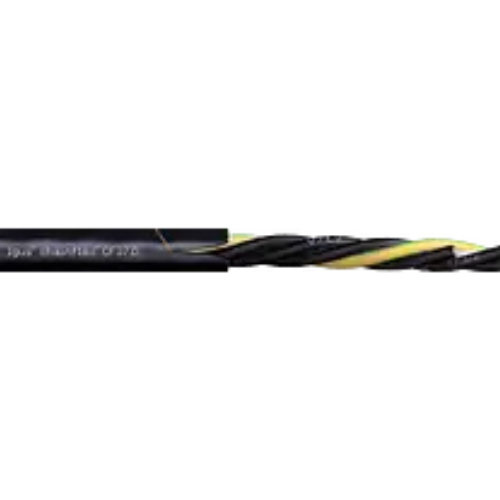

____________________________ 1. Vonkajší plášť: tlakovo pretlačovaný, plniaci klin, halogenfree TPE zmes 2. Izolácia jadra: mechanicky vysoko kvalitná, najmä nízkokapacitná zmes TPE 3. Vodič: obzvlášť ohybovo stabilná verzia pozostávajúcia z holých medených drôtikov 4. Odľahčenie ťahu: stredový prvok odolný proti ťahovému namáhaniu |
Životnosť kábla CF37.D:
|
Garantovaná životnosť |
5 miliónov | 7,5 milióna | 12,5 milióna |
|---|---|---|---|
| Teplota od/do [°C] | R min. [Faktor x d] | R min. [Faktor x d] | R min. [Faktor x d] |
| -35 / -25 | 10 | 11 | 12 |
| -25 / +80 | 7.5 | 8.5 | 9.5 |
| +80 / +90 | 10 | 11 | 12 |
Technické údaje kábla CF37.D
| Dynamické informace | |
 | Min. poloměr ohybu, řetěz e-chain (součinitel) |
7,5 x d |
| | Min. poloměr ohybu, řetěz e-chain |
112,5 mm |
| | Min. poloměr ohybu, ohebný (faktor) |
6 x d |
| | Min. poloměr ohybu, ohebný |
90 mm |
| | Min. poloměr ohybu pevný (součinitel) |
4 x d |
| | Min. poloměr ohybu, pevný |
60 mm |
 | Teplotní řetěz e-chain® |
-35°C až +90°C |
| | Teplota, flexibilní |
-50°C až +90°C (podle DIN EN 60811-504) |
| | Teplota, pevná |
-55°C až +90°C (podle DIN EN 50305) |
 | v max. bez podpory (rychlost) |
10 m/s |
| | v max. klouzavost (rychlost) |
6 m/s |
 | a max. (zrychlení) |
80 m/s² |
 | Délka pojezdu třídy |
Pojezdy až 400 m a více |
 | Třídní torze |
Torze ±90°, délka kabelu 1 m, třída 2 |
| Konstrukce kabelů | |
 | Průvodčí |
Splétaný vodič ve zvláště odolné verzi proti ohybu sestávající z holých měděných drátů (podle DIN EN 60228) |
 | Izolace jádra |
Mechanicky vysoce kvalitní, obzvláště nízkokapacitní směs XLPE |
 | Vnější plášť |
Vysoce flexibilní směs TPE s nízkou adhezí a extrémně odolná proti oděru, přizpůsobená požadavkům energetických řetězů e-chain® |
| | Barva vnějšího pláště |
Jet černá (srovnatelná s RAL 9005) |
 | CFRIP® |
Rychlejší odizolování kabelů: do vnějšího pláště je vylisován trhací proužek |
| Elektrické informace | |
 | Jmenovité napětí |
600/1000V (podle DIN VDE 0298-3) |
 | Zkušební napětí |
4000V (podle DIN EN 50395) |
| Vlastnosti a schválení | |
 | Odolnost vůči UV záření |
Vysoko |
 | Odolnost proti olejům |
Vysoce Odolné proti olejům (podle DIN EN 60811-404), odolné vůči bioolejům (podle VDMA 24568 s Plantocut 8 S-MB testovaným DEA), třída 4 |
 | Bez silikonu |
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992) |
 | Bez halogenu |
Podle DIN EN 60754 |
 | EAC |
Číslo certifikátu RU C-DE. ME77. B.00863/20 |
 | DOSÁHNOUT |
V souladu s nařízením (ES) č. 1907/2006 (REACH) |
 | Bez olova |
Podle směrnice 2011/65/EU (RoHS-II) |
 | Čisté prostrory |
Podle ISO třídy 1. Materiál vnějšího pláště této řady vyhovuje CF34. UL.25.04.D - testováno IPA podle normy DIN EN ISO 14644-1 |
 | CE |
Podle směrnice 2014/35/EU |
 | UL/CSA |
Styl 30052 a 22351, 1000 V, 90 °C |
 | UL ověřeno |
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně" |
 | DESINA |
Podle VDW, standardizace DESINA |
 | UKCA |
V souladu s platnými předpisy Spojeného království (stav k 08/2021) |
