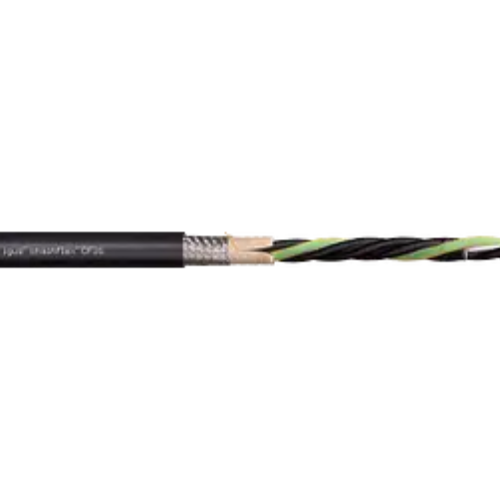

Silový kábel chainflex® CF31

Vonkajší plášť z PVC
Tienený

Odolný proti olejom
Oheň retardujúci

Typické oblasti použitia CF31:

Silový kábel vhodný pre najnáročnejšie požiadavky
Silový kábel vhodný pre aplikácie s mierny vplyvom olejov
Výrobca odporúča silový kábel predovšetkým pre interiérové aplikácie, ale je možné ho použiť aj v exteriéri, pri teplotách >5°C
Kábel vhodný pre samonosné a klzné pojazdy do 100 m
Automatické regálové zakladacie a vyberacie jednotky, obrábacie stroje / baliace stroje, rýchla manipulácia, interiérové (halové) žeriavy

1. Extrémne ohybný špeciálny vodič
2. Žily pletené okolo spevňujúceho jadra
3. PVC extruzívna výplň medzi žilami
4. Pletané medené tienenie vysoko odolné voči ohybu
5. Extruzívna PVC zmes

Životnosť kábla CF31:

Garantovaná životnosť (počet dvojzdvihov/cyklov)	5 miliónov	7,5 milióna	10 miliónov
Teplota od/do [°C]	R min. [Koeficient x d]	R min. [Koeficient x d]	R min. [Koeficient x d]
+5 / +15	10	11	12
+15 / +60	7.5	8.5	9.5
+60 / +70	10	11	12

Technické údaje kábla CF31

Dynamické vlastnosti

	Min. polomer ohybu, energetická reťaz (faktor)	7.5 x d
	Min. polomer ohybu, energetická reťaz	67.5 mm
	Min. polomer ohybu, flexibilný (faktor)	6 x d
	Min. polomer ohybu, pevný (faktor)	4 x d
	Teplota e-chain®	od +5°C až do +70°C
	Teplota, flexibilná	od -5°C až do +70°C (podľa DIN EN 60811-504)
	Teplota, stála	od -15°C až do +70°C (podľa DIN EN 50305)
	v max. samonosná (rýchlosť)	10 m/s
	v max. klzná (rýchlosť)	5 m/s
	a max. (zrýchlenie)	80 m/s²
	dĺžka pojazdu	Samonosné pojazdné dráhy a do 100 m pre klzné aplikácie
	torzia	Žiadne krútenie

Štruktúra kábla

	Farby vodičov	Žily čierne s bielymi číslami, jedna žila zeleno-žltá. 1. žila: U / L1 / C / L+ 2. žila: V / L2 3. žila: W / L3 / D / L- 4. žila: 4 / N
	Vnútorný plášť	Zmes PVC prispôsobená požiadavkám v e-chains®.
	Celkové tienenie	Mimoriadne flexibilné opletenie z pocínovaných medených drôtov. Lineárne pokrytie cca. 70%, optické cca. 90 %
	Vonkajší plášť	Zmes PVC s nízkou priľnavosťou, odolná voči olejom, prispôsobená požiadavkám v e-chains® (podľa DIN EN 50363-4-1).
	Farba vonkajšieho plášťa	Prúdová čierna (porovnateľná s RAL 9005)
	CFRIP®	Rýchlejšie odizolovanie káblov: do vnútorného plášťa je vylisovaný odstraňovací pásik

Elektrické parametre

	Menovité napätie	600/1 000 V (podľa DIN VDE 0298-3)
	UL rozsah napätia	1000 V
	Testované napätie	4000 V (podľa DIN EN 50395)

Vlastnosti a štandardy

	Odolný voči UV žiareniu	Stredná
	Odolnosť voči olejovým médiám	Odolný voči olejom (podľa DIN EN 50363-4-1), trieda 2
	Vlastnosť spomaľujúca horenie	Podľa IEC 60332-1-2, Test horľavosti, VW-1, FT1, FT2/Horizontálny plameň
	Bez silikónu	Bez silikónu, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
	Bez PTFE	Dizajn týchto produktov neobsahuje PTFE
	UL overené	Certifikát č. V293650: „4-ročná záruka káblov chainflex od spoločnosti igus a kalkulačka životnosti založená na 2 miliardách testovacích cyklov za rok“
	NFPA	Podľa NFPA 79-2018, kapitola 12.9
	REACH	V súlade s Nariadením (ES) č.1907/2006 (REACH)
	Bez olova	Podľa 2011/65/EÚ (RoHs-II/RoHS-III)
	Čisté priestory	Podľa ISO triedy 2. Materiál vonkajšieho plášťa tejto série vyhovuje CF5.10.07 - testované IPA podľa normy DIN EN ISO 14644-1
	CE	Podľa 2014/35/EÚ
