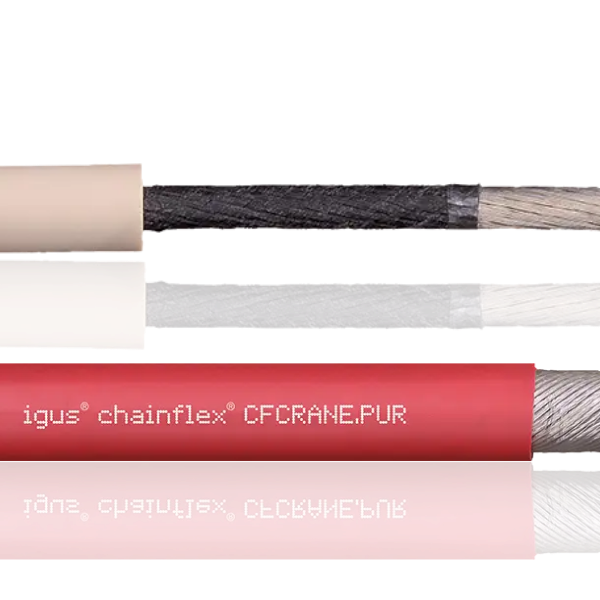

Silový kábel chainflex® CFCRANE.PUR

Vonkajší plášť z PUR
Odolný voči chladiacim kvapalinám
Odolný voči vrypom

Odolný voči mikroorganizmom
Odolný proti hydrolýze
Bez obsahu PVC a halogénov

Typické oblasti použitia CFCRANE.PUR:

Pre maximálne napätie a výkony
Takmer neobmedzená odolnosť voči olejom
Vnútorné a vonkajšie aplikácie, odolné voči UV žiareniu
Samonosné pojazdy a kĺzavé pojazdové vzdialenosti 400 m a viac
Žeriavové aplikácie, dopravníková technika

Extrúdovaná, vysoko oteruvzdorná zmes PUR plášťa
Celkové medené tienenie s vysokou pevnosťou v ohybe
Vodivá vrstva z vodivej gumy
Extrúdovaná izolácia EPR
Vodivá vrstva vodivej gumy
Špeciálny vodič s vysokou pevnosťou v ohybe

Životnosť kábla CFCRANE.PUR:

Garantovaná životnosť (počet dvojzdvihov/cyklov)	5 miliónov	7,5 milióna	10 miliónov
Teplota od/do [°C]	R min. [Koeficient x d]	R min. [Koeficient x d]	R min. [Koeficient x d]
-20 / -10	12.5	13.5	14.5
-10 / +70	10	11	12
+70 / +80	12.5	13.5	14.5

Technické údaje kábla CFCRANE.PUR

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	10 x d
\| Min. polomer ohybu, reťaz e-chain	Priemer 260 mm
\| Min. polomer ohybu, ohybný (koeficient)	8 x d
\| Min. polomer ohybu, ohybný	Priemer 208 mm
\| Min. polomer ohybu pevný (koeficient)	5 x d
\| Min. polomer ohybu, pevný	Priemer 130 mm
\| Teplota e-chain®	-20°C až +80°C
\| Teplota, flexibilná	-25°C až +80°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-30°C až +80°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. kĺzavosť (rýchlosť)	6 m/s
\| a max. (zrýchlenie)	50 m/s²
\| Dĺžka pojazdu	Pojazdy až 400 m a viac
\| Torzia	Bez skrútenia
Konstrukce kabelů
\| Vodič	Vysoko flexibilný kábel sestávající z pocínovaných medených drôtov (podľa DIN EN 60228)
\| Celkové tienenie	Opletenie z pocínovaných medených drôtikov, extrémne odolné proti ohybu. Pokrytie cca 85 % optické
\| Vonkajší plášť	Bezhalogénová, vysoko oteruvzdorná zmes PUR s nízkou priľnavosťou, prispôsobená požiadavkam energetických reťazí e-chain® (podľa DIN EN 50363-10-2)
Elektrické parametre
\| Menovité napätie	6/10 kv (podľa DIN VDE 0250)
\| Skúšobné napätie	17 kv (podľa DIN VDE 0250, část 813)
Vlastnosti a štandardy
\| Odolnosť voči UV žiareniu	Stredná
\| Odolnosť voči olejom	Odolné voči olejom (podľa DIN EN 50363-10-2), trieda 3
\| Bez silikónov	Bez silikónu, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| Bez halogénov	Podľa DIN EN 60754
\| REACH	V súlade s nariadením (ES) č.1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| CE	Podľa smernice 2014/35/EU
\| UL overené	Číslo certifikátu V293650: "4 ročná igus chainflex záruka a kalkulačka životnosti káblov založená na 2 miliardách skúšobných cyklov ročne".
\| Spomaľovač horenia	Podľa IEC 60332-1-2
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
