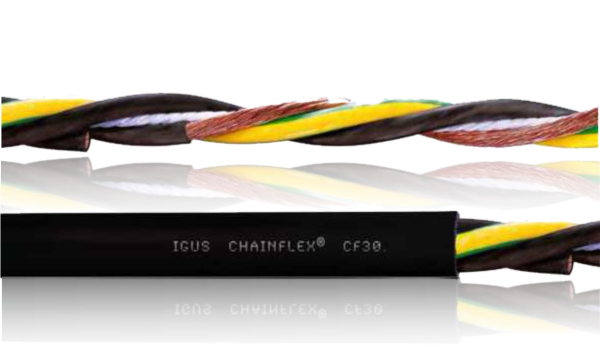

Silový kábel chainflex® CF30

Vonkajší plášť z PVC
Odolný voči olejom
Oheň retardujúci

Typické oblasti použití CF30:

Pre aplikácie s vysokým zaťažením
Aplikácie s miernym výskytom olejov
Prednostne vnútorné ale aj vonkajšie aplikácie s okolitou teplotou >5°C
Samonosné pojazdy a klzné aplikácie do dĺžky pojazdu až 100 m
Regálové zakladacie a vyberacie jednotky pre high-bay sklady, obrábacie stroje/baliace stroje, pre rýchlu manipuláciu, halové žeriavy

Špeciálny, vysoko ohybný vodič
Napájací vodič pletený okolo spevňovacieho prvku s vysokou pevnosťou v ťahu
Extruzívna, olejovzdorná PVC zmes

_______________________________

Tlakovo extrúdovaná, klinová, plniaca, oleju odolná PVC zmes
Mechanicky vysoko kvalitná, najmä nízkokapacitná zmes TPE
Obzvlášť ohybovo stabilná verzia skladajúca sa z holých medených drôtikov
Stredový prvok s vysokou pevnosťou v ťahu

Životnosť kábla CF30:

Garantovaná životnosť (počet dvojzdvihov/cyklov)	1 milión	3 milioóny	5 miliónov
Teplota od/do [°C]	R min. [Koeficient x d]	R min. [Koeficient x d]	R min. [Koeficient x d]
+5 / +15	10	11	12
+15 / +60	7.5	8.5	9.5
+60 / +70	10	11	12

Technické údaje kábla CF30

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	7,5 x h
\| Min. polomer ohybu, reťaz e-chain	86,25 mm
\| Min. polomer ohybu, ohybný (koeficient)	6 x d
\| Min. polomer ohybu, ohybný	69 mm
\| Min. polomer ohybu pevný (koeficient)	4 x d
\| Min. polomer ohybu, pevný	46 mm
\| Teplota e-chain®	+5°C až +70°C
\| Teplota, flexibilná	-5°C až +70°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-15°C až +70°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. kĺzavosť (rýchlosť)	5 m/s
\| a max. (zrýchlenie)	80 m/s²
\| Dĺžka pojazdu	Samonosné vzdialenosti a až 100 m pre klzné aplikácie
\| Torzia	Torzia ±90°, dĺžka kábla 1 m, trieda 2
Štruktúra kábla
\| Vodič	Splietaný vodič vo zvlášť odolnej verzi proti ohybu ozostávajúci z holých medených drôtov (podľa DIN EN 60228)
\| Izolácia žíl	Mechanicky vysokohodnotná, nízkokapacitná zmes XLPE
\| Vinutie žíl	Žily vinuté s krátkou dĺžkou stúpania okolo stredového prvku s vysokou pevnosťou v ťahu
\| Vonkajší plášť	Zmes s nížkou priľnavosťou na báze PVC, olejuodolná, prispôsobená požiadavkám na použitie v energetických reťaziach e-chain.
\| Farba vonkajšieho plášťa	Jet čierna (porovnateľná s RAL 9005)
\| CFRIP®	Rýchlejšie odizolovanie káblov: do vonkajšieho plášťa je vlisovaný trhací (stirpovací) prúžok.
Elektrické parametre
\| Menovité napätie	600/1000V (podľa DIN VDE 0298-3)
\| Skúšobné napätie	4000V (podľa DIN EN 50395)
Vlastnosti a štandardy
\| Odolnosť voči UV žiareniu	Stredná
\| Odolnosť voči olejom	Odolnosť voči olejom (podľa DIN EN 50363-4-1), tieda 2
\| Bez silikónov	Bez obsahu silikónov, ktoré môžu ovplyvňovať priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00863/20
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté priestrory	Podľa ISO triedy 2. Materiál vonkajšieho plášťa tejto rady spĺňa CF5.10.7 - testované IPA podľa normy DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl 10492 a 2570, 1000 V, 80 °C
\| UL overené	Číslo certifikátu V293650: "4 ročná igus chainflex záruka a kalkulačka životnosti káblov založená na 2 miliardách skúšobných cyklov ročne".
\| Spomaľovač horenia	Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
\| NFPA	Podľa kapitoly 79.2018 NFPA 12-9
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
