Silový kábel CF34.UL.D

OPÝTAŤ SA / ODOSLAŤ DOPYT

Na stiahnutie

chainflex CF34.UL.D - katalógový list

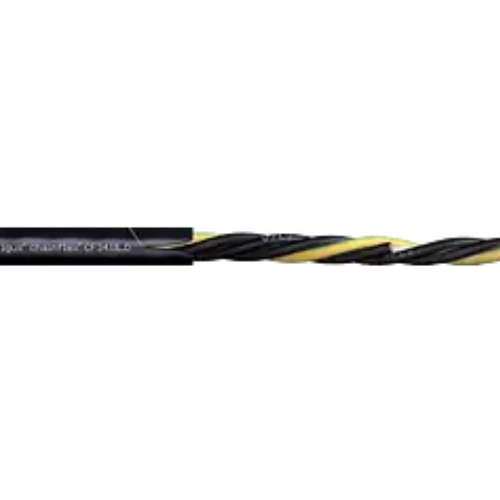

Silový kábel chainflex^® CF34.UL.D

Vonkajší plášť TPE
Odolný proti olejom
Odolný proti bio olejom

Oheň retardujúci
Odolný proti UV žiareniu
Odolný proti hydrolýze a mikroorganizmom

Typické oblasti použitia CF34.UL.D:

Pre extrémne náročné aplikácie
Takmer neobmedzená odolnosť voči olejom vrátane bio olejov
Vnútorné a vonkajšie aplikácie, odolné voči UV žiareniu
Samonosné pojazdy a klzné aplikácie do dĺžky pojazdu až 400 m a viac
Regálové zakladače pre vysoké regály, obrábacie jednotky/obrábacie stroje, rýchla manipulácia, čisté priestory, vkladanie polovodičov, vonkajšie žeriavy, aplikácie s nízkymi teplotami

Špeciálny, vysoko ohybný vodič
Energetický vodič opletený šnúrou s vysokou pevnosťou v ťahu
Vyplňujúca, pod tlakom vytlačovaná zmes TPE

CF34.UL.D průřez

___________________________________

Vonkajší plášť: tlakovo extrúdovaná, nehorľavá zmes TPE
Celkový štít: extrémne odolné opletenie z pocínovaných medených drôtikov
Vnútorný plášť: tlakovo vytlačovaná, klinová plniaca TPE zmes
Izolácia jadra: mechanicky vysoko kvalitná, najmä nízkokapacitná zmes TPE
Obzvlášť ohybovo stabilná verzia pozostávajúcia z holých medených drôtikov
Odľahčenie v ťahu: stredový prvok odolný proti ťahovému namáhaniu

Životnosť kábla CF34.UL.D:

Garantovaná životnosť (počet dvojzdvihov/cyklov)	5 miliónov	7,5 milióna	10 miliónov
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
-35 / -25	10	11	12
-25 /+80	7.5	8.5	9.5
+80 / +90	10	11	12

Technické údaje kábla CF34.UL.D

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	7,5 x h
\| Min. polomer ohybu, reťaz e-chain	112,5 mm
\| Min. polomer ohybu pevný (koeficient)	6 x d
\| Min. polomer ohybu, ohybný	90 mm
\| Min. polomer ohybu pevný (koeficient)	4 x d
\| Min. polomer ohybu, pevný	60 mm
\| Teplota e-chain®	-35°C až +90°C
\| Teplota, flexibilná	-45°C až +90°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-50°C až +90°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. klouzavost (rýchlosť)	6 m/s
\| a max. (zrýchlenie)	80 m/s²
\| Dĺžka pojazdu triedy	Pojazdy až 400 m a viac
\| Torzia	Torzia ±90°, dĺžka kábla 1 m, trieda 2
Štruktúra kábla
\| Vodič	Splietaný vodič v obzvlášť odolnej verzii proti ohybu pozostávajúci z holých medených drôtikov (podľa DIN EN 60228)
\| Izolácia žíl	Mechanicky vysokokvalitná, obzvlášť nízkokapacitná zmes XLPE
\| Vinutie žíl	Žily vinou s krátkou délkou stoupání kolem středového prvku s vysokou pevností v tahu
\| Vonkajšíí plášť	Vysoce flexibilní směs TPE s nízkou adhezí a extrémně odolná proti oděru, přizpůsobená požadavkům energetických řetězů e-chain®
\| Farba vonkajšieho plášťa	Signální černá (srovnatelná s RAL 9004)
\| CFRIP®	Rychlejší odizolování kabelů: do vnějšího pláště je vylisován trhací proužek
Elektrické informace
\| Jmenovité napětí	600/1000V (podle DIN VDE 0298-3)
\| Zkušební napětí	4000V (podle DIN EN 50395)
Vlastnosti a schválení
\| Odolnost vůči UV záření	Vysoko
\| Odolnost proti olejům	Vysoce Odolné proti olejům (podle DIN EN 60811-404), odolné vůči bioolejům (podle VDMA 24568 s Plantocut 8 S-MB testovaným DEA), třída 4
\| Bez silikonu	Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00863/20
\| DOSÁHNOUT	V souladu s nařízením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podle směrnice 2011/65/EU (RoHS-II)
\| Čisté prostrory	Podle ISO třídy 1, materiál/kabel testován IPA podle normy DIN EN ISO 14644-1
\| CE	Podle směrnice 2014/35/EU
\| UL/CSA	Styl 10492 a 22188, 1000 V, 80 °C
\| UL ověřeno	Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně"
\| DESINA	Podle VDW, standardizace DESINA
\| Zpomalovač hoření	Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen
\| DNV	Certifikát schválení typu TAE00003X9
\| NFPA	Podle kapitoly 79.2018 NFPA 12-9
\| UKCA	V souladu s platnými předpisy Spojeného království (stav k 08/2021)
