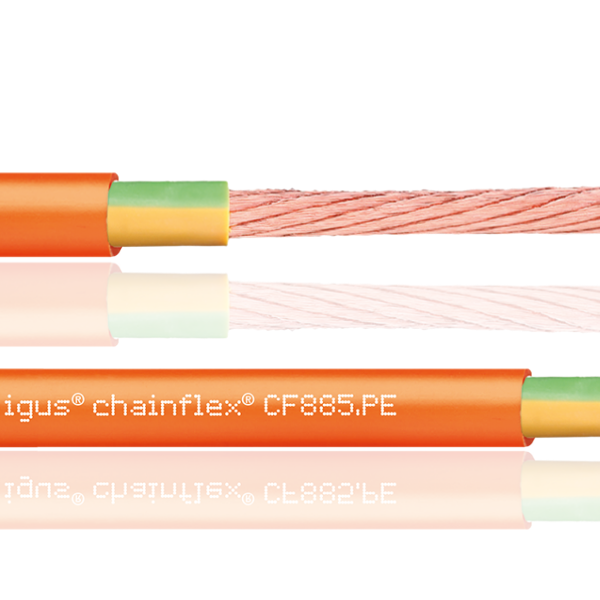

Silový kábel chainflex® CF885.PE

Vonkajší plášť z PVC
Oheň retardujúci

Bez obsahu silikónov
Nie je odolný voči olejom

Typické oblasti použitia CF885.PE:

Pre flexibilné aplikácie
Bez vplyvu olejov
Prednostne pre vnútorné aplikácie
Špeciálne pre samonosné pojazdové vzdialenosti až 10 m
Spracovanie dreva/kameňa, baliaci priemysel, manipulácia, nastavovacie zariadenia

Extrúdovaná PVC zmes
Vodič z holých medených drôtov

Životnosť kábla CF885.PE:

Garantovaná životnosť (počet dvojzdvihov/cyklov)	1 milión	3 milióny	5 miliónov
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
+5 / +15	17.5	18.5	19.5
+15 / +60	15	16	17
+60 / +70	17.5	18.5	19.5

Technické údaje kábla CF885.PE

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	15 x d
\| Min. polomer ohybu, reťaz e-chain	Priemer 97,5 mm
\| Min. polomer ohybu, ohybný (koeficient)	12 x d
\| Min. polomer ohybu, ohybný	Priemer 78 mm
\| Min. polomer ohybu pevný (koeficient)	8 x d
\| Min. polomer ohybu, pevný	80 mm
\| Teplota e-chain®	+5°C až +70°C
\| Teplota, flexibilná	-5°C až +70°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-15°C až +70°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	3 m/s
\| a max. (zrýchlenie)	20 m/s²
\| Dĺžka pojazdu	Samonosná až 100 m
\| Torzia	Bez skrútenia
Konstrukce kabelů
\| Vodič	Vodič pozostávajúci z holých medených drôtikov (podľa DIN EN 60228)
\| Izolácia žíl	Mechanicky vysoko kvalitná zmes TPE
\| Vinutie žíl	Žily vinuté s optimalizovanou dĺžkou stúpania
\| Vonkajší plášť	Zmes PVC s nízkou priľnavosťou, prispôsobená požiadavkám energetických reťazí e-chain®
\| Farba vonkajšieho plášťa	Pastelová oranžová (porovnateľná s RAL 2003)
Elektrické informace
\| Menovité napätie	600/1000V (podľa DIN VDE 0298-3)
\| Zkúšobné napätie	4000V (podľa DIN EN 50395)
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Žiadna
\| Bez silikónov	Bez silikónu, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00300/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl 10492 a 2570, 1000 V, 80 °C
\| UL overené	Číslo certifikátu V293650: "4 ročná igus chainflex záruka a kalkulačka životnosti káblov založená na 2 miliardách skúšobných cyklov ročne".
\| Spomaľovač horenia	Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
\| NFPA	Podľa kapitoly 79.2018 NFPA 12-9
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
