Silový kábel CFPE

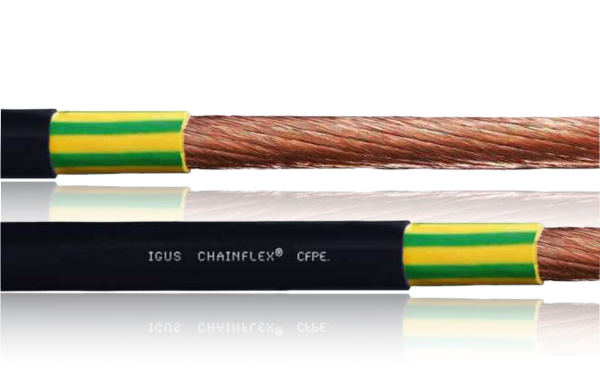

Silový kabel chainflex^® CFPE

Vnější plášť TPE
Odolný proti olejům
Odolný proti bio olejům

Oheň retardující
Odolný proti UV záření
Odolný proti hydrolýze a mikroorganismům

Typické oblasti použití CFPE:

Pro aplikace s extrémně vysokým zatížením
Téměř neomezená odolnost vůči olejům, včetně bio olejů
Vnitřní a vnější použití, odolné proti UV záření
Samonosné pojezdy a kluzné aplikace do délky pojezdu až 400 m a více
Regálové zakládací a vyjímací jednotky pro high-bay sklady, obráběcí stroje/obráběcí jednotky, pro rychlou manipulaci

Speciální, vysoce ohebný vodič
S tlakem extrudovanou TPE směsí
Se samozhášecí směsí TPE vytlačovanou pod tlakem

___________________________

Tlakově extrudovaná, nehořlavá směs TPE
Tlakově extrudovaná směs TPE
Speciální vodič s vysokou pevností v tahu

Životnost kabelu CFPE:

Garantovaná životnost (počet dvojzdvihů)	5 milionů	7,5 milionu	10 milionů
Teplota od/do [°C]	R min. [Součinitel x d]	R min. [Součinitel x d]	R min. [Součinitel x d]
-35 / -25	10	11	12
-25 / +80	7.5	8.5	9.5
+80 / +90	10	11	12

Technické údaje kabelu CFPE

Dynamické informace
\| Min. poloměr ohybu, řetěz e-chain (součinitel)	7,5 x h
\| Min. poloměr ohybu, řetěz e-chain	56,25 mm
\| Min. poloměr ohybu, ohebný (faktor)	6 x d
\| Min. poloměr ohybu, ohebný	45 mm
\| Min. poloměr ohybu pevný (součinitel)	4 x d
\| Min. poloměr ohybu, pevný	30 mm
\| Teplotní řetěz e-chain®	-35°C až +90°C
\| Teplota, flexibilní	-45°C až +90°C (podle DIN EN 60811-504)
\| Teplota, pevná	-50°C až +90°C (podle DIN EN 50305)
\| v max. bez podpory (rychlost)	10 m/s
\| v max. klouzavost (rychlost)	6 m/s
\| a max. (zrychlení)	100 m/s²
\| Délka pojezdu třídy	Pojezdy až 400 m a více
\| Třídní torze	Torze ±90°, délka kabelu 1 m, třída 2
Konstrukce kabelů
\| Průvodčí	Vodičový kabel vyrobený z lankových vodičů (podle DIN EN 60228)
\| Izolace jádra	Mechanicky vysoce kvalitní směs TPE
\| Vnější plášť	Vysoce flexibilní směs TPE s nízkou adhezí a extrémně odolná proti oděru, přizpůsobená požadavkům energetických řetězů e-chain®
\| Barva vnějšího pláště	Signální černá (srovnatelná s RAL 9004)
Elektrické informace
\| Jmenovité napětí	600/1000V (podle DIN VDE 0298-3)
\| Zkušební napětí	4000V (podle DIN EN 50395)
Vlastnosti a schválení
\| Odolnost vůči UV záření	Vysoko
\| Odolnost proti olejům	Odolné proti olejům (podle DIN EN 60811-404), odolné vůči bioolejům (podle VDMA 24568 s Plantocut 8 S-MB testovaným DEA), třída 4
\| Bez silikonu	Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00863/20
\| DOSÁHNOUT	V souladu s nařízením (ES) č. 1907/2006 (REACH)
\| CE	Podle směrnice 2014/35/EU
\| UL/CSA	Styl 10492 a 21218, 1000 V, 80 °C
\| UL ověřeno	Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně"
\| Zpomalovač hoření	Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen
\| DNV	Certifikát schválení typu TAE00003XC
\| NFPA	Podle kapitoly 79.2018 NFPA 12-9
\| UKCA	V souladu s platnými předpisy Spojeného království (stav k 08/2021)
