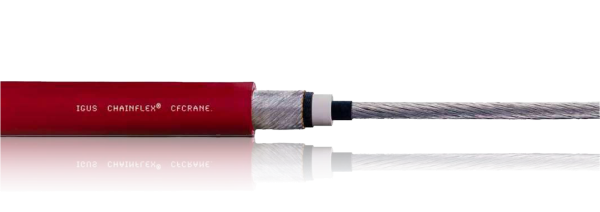

Silový kabel chainflex® CFCRANE

  • Vnější plášť igupren
  • Odolný proti olejům
  • Oheň retardující

Typické oblasti použití CFCRANE:

  • Pro nejvyšší napětí a výkony v nejnáročnějších aplikacích
  • Téměř neomezená odolnost proti olejům
  • Vnitřní a vnější použití, odolné proti UV záření
  • Samonosné pojezdy a kluzné aplikace do délky pojezdu až 400 m a více
  • Přístavní jeřáby (ship to shore), jeřábové aplikace, dopravníkové technologie
  1. Speciální, vysoce ohebný vodič
  2. Extrudovaná EPR-izolace na vodivé pryži
  3. Vysoce ohebný celkový měděný plášť
  4. Extrudovaná, iguprenová směs pláště, vysoce odolná oděru
CFRANE průřez

_____________________________

  1. Tlakově protlačovaná, zejména otěruvzdorná a vysoce ohybová směs iguprenu
  2. Extrémně pružné vinutí z pocínovaných měděných drátů
  3. Vodivá pryž
  4. Extrudovaná izolace částic mezi vodivou pryží
  5. Opletený vodič ve zvláště pružném provedení z pocínovaných měděných drátů

Životnost kabelu CFCRANE:

Garantovaná životnost
(počet dvojzdvihů)

 5 milionů 7,5 milionu 10 milionů
Teplota od/do [°C]
 R min. [Součinitel x d] R min. [Součinitel x d] R min. [Součinitel x d]
-20 / -10
 12.5 13.5 14.5
-10 / +70
 10 11 12
+70 / +80
  12.5  13.5  14.5

Technické údaje kabelu CF CRANE

Dynamické informace
Min. | Min. poloměr ohybu, řetěz e-chain (součinitel) 10 x d
Min. | Min. poloměr ohybu, řetěz e-chain
 305 mm
Min. | Min. poloměr ohybu, ohebný (faktor) 8 x d
Min. | Min. poloměr ohybu, ohebný
 244 mm
Min. | Min. poloměr ohybu pevný (součinitel)
 5 x d
Min. | Min. poloměr ohybu, pevný
 152,5 mm
ICON_Temperatur | Teplotní řetěz e-chain®
 -20°C až +80°C
ICON_Temperatur | Teplota, flexibilní
 -25°C až +80°C (podle DIN EN 60811-504)
ICON_Temperatur | Teplota, pevná
 -30°C až +80°C (podle DIN EN 50305)
ICON_v-max | v max. bez podpory (rychlost)
 10 m/s
ICON_v-max | v max. klouzavost (rychlost)
 6 m/s
a-max | a max. (zrychlení)
 50 m/s²
délka | Délka pojezdu třídy
 Pojezdy až 400 m a více
Torze | Třídní torze
 Zádné zkroucení
Konstrukce kabelů
Průvodčí | Průvodčí
 Vysoce flexibilní kabel sestávající z pocínovaných měděných drátů (podle DIN EN 60228)
izolace jádra | Izolace jádra
 Vnitřní a vnější vodivá vrstva z vodivé pryže. Izolační plášť z vysoce kvalitního, tepelně odolného a ozónu odolného ethylen-propylenového kaučuku (EPR)
Celkový štít | Celkový štít
 Extrémně odolný proti ohybu, pocínovaný měděný štít. Pokrytí cca 95% optické
vnější plášt | Vnější plášť
 Směs iguprenu s nízkým adhezí, zejména odolná proti oděru, přizpůsobená požadavkům energetických řetězů® e-chain (podle VDE 0207, část 21)
Elektrické informace
jmenovité napětí | Jmenovité napětí
 6/10 kv (dle DIN VDE 0250)
zkušební napětí | Zkušební napětí
 17 kv (podle DIN VDE 0250, část 813)
Vlastnosti a schválení
UV | Odolnost vůči UV záření
 Vysoko
Icon_oil | Odolnost proti olejům
 Odolné proti olejům (podle DIN EN 60811-404)
Bez silikonu | Bez silikonu
 Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992)
REACH | DOSÁHNOUT
 V souladu s nařízením (ES) č. 1907/2006 (REACH)
RoHS | Bez olova
 Podle směrnice 2011/65/EU (RoHS-II)
CE | CE Podle směrnice 2014/35/EU
UL ověřeno | UL ověřeno
 Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně"
Samozhášivý | Zpomalovač hoření
 Podle IEC 60332-1-2
UKCA | UKCA
 V souladu s platnými předpisy Spojeného království (stav k 08/2021)
