Séria E4.64L

energetický řetěz e-chain série E4.64L
OPÝTAŤ SA / ODOSLAŤ DOPYT

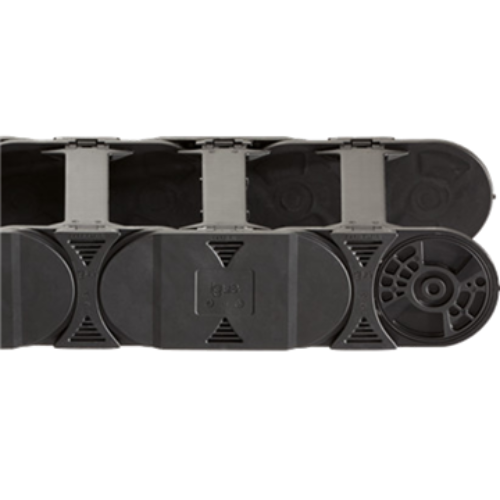

Energetická reťaz e-chain® séria E4.64L

  1. Všestranná montáž: s KMA koncovkou
  2. Ekonomické: vďaka optimálnemu využitiu priestoru pre inštaláciu
  3. Jednoduché plnenie: plne prístupný vnútorný prierez
  4. Presné oddeľovanie: poistná deliaca priečka so stupnicou
  5. Krátka doba montáže: otvárateľná pozdĺž vnútorného a vonkajšieho polomeru na oboch stranách
  6. Bez vyklenutí: verzia NC pri obrátenom chode vonkajšieho článku
  7. Vysoká stabilita: vďaka „podrezanej‟ konštrukcii
  8. Rovný chod: vďaka konštrukcii vnútorných/vonkajších článkov
Certifikáty a normy:RoHS 2 2011_65_EU REACH
Serie_E4.64L Vnútorná šírka Bi: 50 až 400 mm
Polomery ohybu R: 100 až 400 mm
Rozteč: 11 mm na článok
E4.64L Diagramm

Samonosné pojazdy
Závislosť samonosnej dĺžky od dodatočného zaťaženia.
Os X: Samonosná dĺžka v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menšie merítko: dĺžka pojazdu S v m
FLB = Samonosná dĺžka bez priehybu hornej vetvy
FLG = Samonosná dĺžka s max. povoleným priehybom

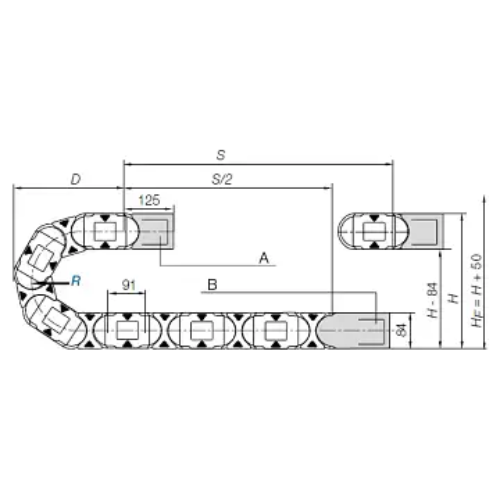

Serie_E4.64L výkres A = pohyblivý koniec
B = pevný koniec
Rozteč: 91mm
Počet článkov na m: 11
Pojazd: S
Dĺžka reťaze = S/2 +K
R
 100
 125 150 175 200 250 300 350
 400
H
 284
 334 384 434 484 584 684 784 884
D
 279
 304 329 354 379 429 479 529 579
K
 500
 575 655 735 815 970 1125 1285 1440
Kedy použiť: Kedy zvoliť inú:
  • ak je potrebná ľahká a cenovo výhodná energetická reťaz e-chain® s vnútornou výškou 64 mm a vysokou dynamikou
  • ak je potrebná nižšia hmotnosť pri vyššej dynamike
  • pre vnútorné šírky až do 400 mm
  • pre samonosné dĺžky až do 3,75 m a hmotnosť náplne až do 40 kg/m
  • ak je potrebný optimalizovaný pomer vnútorných a vonkajších rozmerov s tenšími vonkajšími článkami a optimalizovanou geometriou priečnikov
  • ak sa vyžaduje veľmi tesné uzaváranie spojníc/krytiek, takmer bez medzier a otvorov
  • vhodná aj pre bočne uložené, stojace a zavesené aplikácie
  • ak je potrebná rýchla montáž
  • ak je potrebná mimoriadne tichá energetická reťaz e-chain®/e-tube s hlučnosťou iba 46 dB(A) a nízkymi vibráciami
    » séria E6.40
  • ak je potrebná ešte vyššia pevnosť
    » séria E4.42
  • pre dlhé pojazdy s klznými aplikáciami
    » séria E4.42
  • ak je možné zvoliť cenovo výhodnejší kompromis medzi cenou a pevnosťou
    » séria 3400/3500


Objednávací kľúč

🔑 Objednávací kľúč
E4.64L.075.100.0
E4.64L.075.125.0
E4.64L.075.150.0
E4.64L.075.200.0
E4.64L.087.100.0
E4.64L.087.125.0
E4.64L.087.150.0
E4.64L.087.175.0
E4.64L.087.200.0
E4.64L.087.250.0
E4.64L.087.300.0
E4.64L.087.350.0
E4.64L.087.400.0
E4.64L.100.100.0
E4.64L.100.125.0
E4.64L.100.150.0
E4.64L.100.175.0
E4.64L.100.200.0
E4.64L.100.250.0
E4.64L.100.300.0
E4.64L.100.350.0
E4.64L.100.400.0
E4.64L.112.100.0
E4.64L.112.125.0
E4.64L.112.150.0
E4.64L.112.175.0
E4.64L.112.200.0
E4.64L.112.250.0
E4.64L.112.300.0
E4.64L.125.100.0
E4.64L.125.125.0
E4.64L.125.150.0
E4.64L.125.175.0
E4.64L.125.200.0
E4.64L.125.225.0
E4.64L.125.250.0
E4.64L.125.300.0
E4.64L.125.350.0
E4.64L.125.400.0
E4.64L.150.100.0
E4.64L.150.125.0
E4.64L.150.150.0
E4.64L.150.175.0
E4.64L.150.200.0
E4.64L.150.250.0
E4.64L.150.300.0
E4.64L.150.350.0
E4.64L.150.400.0
E4.64L.175.100.0
E4.64L.175.125.0
E4.64L.175.150.0
E4.64L.175.175.0
E4.64L.175.200.0
E4.64L.175.250.0
E4.64L.175.300.0
E4.64L.175.350.0
E4.64L.175.400.0
E4.64L.187.100.0
E4.64L.187.125.0
E4.64L.187.150.0
E4.64L.187.175.0
E4.64L.187.200.0
E4.64L.187.250.0
E4.64L.187.300.0
E4.64L.187.350.0
E4.64L.187.400.0
E4.64L.200.100.0
E4.64L.200.125.0
E4.64L.200.150.0
E4.64L.200.175.0
E4.64L.200.200.0
E4.64L.200.250.0
E4.64L.200.300.0
E4.64L.200.350.0
E4.64L.200.400.0
E4.64L.212.100.0
E4.64L.212.125.0
E4.64L.212.150.0
E4.64L.212.175.0
E4.64L.212.200.0
E4.64L.212.250.0
E4.64L.212.300.0
E4.64L.212.350.0
E4.64L.212.400.0
E4.64L.225.100.0
E4.64L.225.125.0
E4.64L.225.150.0
E4.64L.225.175.0
E4.64L.225.200.0
E4.64L.225.250.0
E4.64L.225.300.0
E4.64L.225.350.0
E4.64L.225.400.0
E4.64L.250.100.0
E4.64L.250.125.0
E4.64L.250.150.0
E4.64L.250.175.0
E4.64L.250.200.0
E4.64L.250.250.0
E4.64L.250.300.0
E4.64L.250.350.0
E4.64L.250.400.0
E4.64L.300.100.0
E4.64L.300.125.0
E4.64L.300.150.0
E4.64L.300.175.0
E4.64L.300.200.0
E4.64L.300.250.0
E4.64L.300.300.0
E4.64L.300.350.0
E4.64L.300.400.0
E4.64L.325.100.0
E4.64L.325.125.0
E4.64L.325.150.0
E4.64L.325.175.0
E4.64L.325.200.0
E4.64L.325.250.0
E4.64L.325.300.0
E4.64L.325.350.0
E4.64L.325.400.0
E4.64L.350.100.0
E4.64L.350.125.0
E4.64L.350.150.0
E4.64L.350.175.0
E4.64L.350.200.0
E4.64L.350.250.0
E4.64L.350.300.0
E4.64L.350.350.0
E4.64L.350.400.0
