Séria R4.38L

Energetická reťaz krytovaná e-tube R4.38L
OPÝTAŤ SA / ODOSLAŤ DOPYT

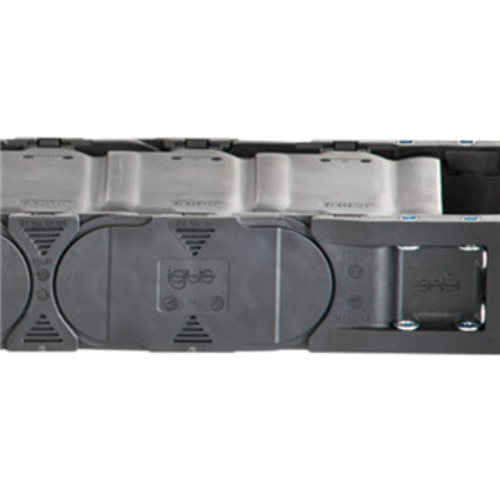

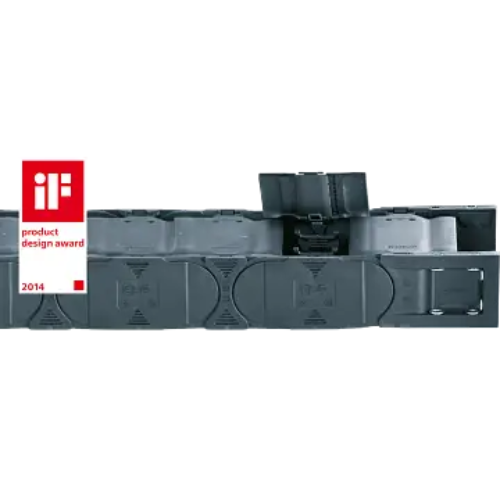

Energetická reťaz krytovaná e-tube® séria R4.38L

  1. Celkové upevnenie
  2. Stabilná pri pôsobení veľkých síl vďaka systému „jazýčka a drážky“
  3. Rovný chod: vnútorný/vonkajší článok
  4. NC bez vyklenutia
  5. Plne prístupný vnútorný prierez pre jednoduché plnenie
  6. Otvárateľné priečky je možné v poskladanom stave otvoriť na oboch stranách
  7. Možnosť otvorenia pozdĺž vnútorného aj vonkajšieho polomeru
  8. Ľahšia konštrukcia, lepšie dynamické vlastnosti
  9. Tichý chod vďaka vstavanej „brzde“
Certifikáty a normy: RoHS 2 2011_65_EU REACH
Serie_R4.38L Vnútorná šírka Bi: 50 až 250 mm
Polomery ohybu R: 125 až 300 mm
Rozteč: 18 mm na článok
R4.38L Diagramm

Samonosné pojazdy
Závislosť samonosnej dĺžky od dodatočného zaťaženia.
Os X: Samonosná dĺžka v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menšie merítko: dĺžka pojazdu S v m
FLB = Samonosná dĺžka bez priehybu hornej vetvy
FLG = Samonosná dĺžka s max. povoleným priehybom

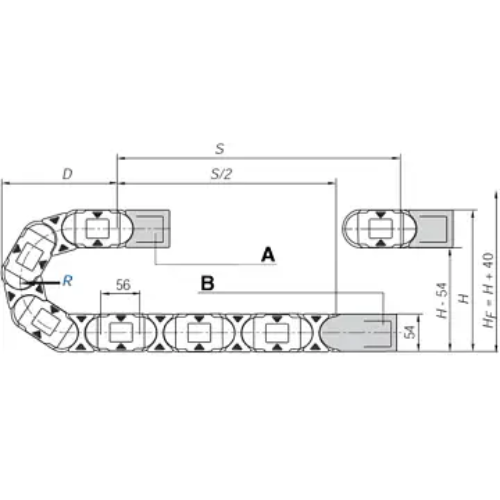

Serie_R4.38L výkres A = pohyblivý koniec
B = pevný koniec
Rozteč: 56mm
Počet článkov na m: 18
Pojazd: S
Dĺžka reťaze = S/2 +K
R 125 150 175 200 250 300
H 304 354 404 454 554 654
D 236 261 286 311 361 411
K 505 585 665 745 900 1055
Kedy použiť:
 Kedy zvoliť inú:
  • ak je potrebná nižšia hmotnosť pri vyššej dynamike
  • pre vnútorné šírky až do 250 mm
  • pre samonosné dĺžky až do 2,75 m a hmotnosť náplne až do 13 kg/m
  • ak sa vyžaduje veľmi tesné uzaváranie spojníc/krytiek, takmer bez medzier a otvorov
  • vhodná aj pre bočne uložené, stojace a zavesené aplikácie
  • ak je potrebná rýchla montáž
  • ak je potrebná mimoriadne tichá energetická reťaz e-chain®/e-tube s hlučnosťou iba 46 dB(A) a nízkymi vibráciami
    » séria E6.35
  • ak je potrebná ešte vyššia pevnosť
    » séria E4.32
  • pre dlhé pojazdy s klznými aplikáciami
    » séria E4.32
  • ak je možné zvoliť cenovo výhodnejší kompromis medzi cenou a pevnosťou
    » séria 2600/2700

Objednávací kľúč

🔑 Objednávací kľúč
R4.38L.050.125.0
R4.38L.050.150.0
R4.38L.050.175.0
R4.38L.050.200.0
R4.38L.050.250.0
R4.38L.050.300.0
R4.38L.050TUBR.125.0
R4.38L.075.100.0
R4.38L.075.125.0
R4.38L.075.150.0
R4.38L.075.175.0
R4.38L.075.200.0
R4.38L.075.250.0
R4.38L.075.300.0
R4.38L.075TUBR.150.0
R4.38L.100.100.0
R4.38L.100.125.0
R4.38L.100.150.0
R4.38L.100.175.0
R4.38L.100.200.0
R4.38L.100.250.0
R4.38L.100.300.0
R4.38L.125.125.0
R4.38L.125.150.0
R4.38L.125.175.0
R4.38L.125.200.0
R4.38L.125.250.0
R4.38L.125.300.0
R4.38L.125TUBR.150.0
R4.38L.150.100.0
R4.38L.150.125.0
R4.38L.150.150.0
R4.38L.150.175.0
R4.38L.150.200.0
R4.38L.150.250.0
R4.38L.150.300.0
R4.38L.150TUBL.150.0
R4.38L.175.125.0
R4.38L.175.150.0
R4.38L.175.175.0
R4.38L.175.200.0
R4.38L.175.250.0
R4.38L.175.300.0
R4.38L.200.125.0
R4.38L.200.150.0
R4.38L.200.175.0
R4.38L.200.200.0
R4.38L.200.250.0
R4.38L.200.300.0
R4.38L.250.125.0
R4.38L.250.150.0
R4.38L.250.175.0
R4.38L.250.200.0
R4.38L.250.250.0
R4.38L.250.300.0
