Séria R4.31L

Energetická reťaz igus krytovaná R4.31L
OPÝTAŤ SA / ODOSLAŤ DOPYT

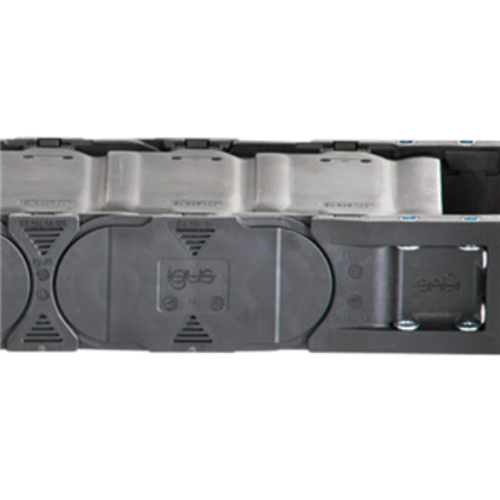

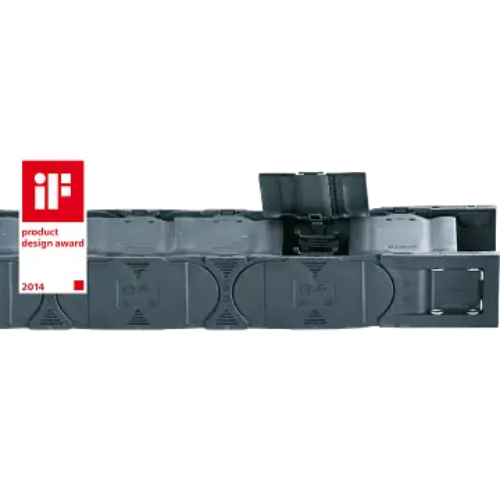

Energetická reťaz krytovaná e-tube® séria R4.31L

  1. Celkové upevnenie
  2. Stabilná pri pôsobení veľkých síl vďaka systému „jazýčka a drážky“
  3. Rovný chod: vnútorný/vonkajší článok
  4. NC bez vyklenutia
  5. Plne prístupný vnútorný prierez pre jednoduché plnenie
  6. Otvárateľné priečky je možné v poskladanom stave otvoriť na oboch stranách
  7. Možnosť otvorenia pozdĺž vnútorného aj vonkajšieho polomeru
  8. Ľahšia konštrukcia, lepšie dynamické vlastnosti
  9. Tichý chod vďaka vstavanej „brzde“

Certifikáty a normy: RoHS 2 2011_65_EU REACH
Serie_R4.31L Vnútorná šírka Bi: 50 mm
Polomery ohybu R: 75 mm
Rozteč: 22 mm na článok
R4.31L Diagramm

Samonosné pojazdy
Závislosť samonosnej dĺžky od dodatočného zaťaženia.
Os X: Samonosná dĺžka v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menšie merítko: dĺžka pojazdu S v m
FLB = Samonosná dĺžka bez priehybu hornej vetvy
FLG = Samonosná dĺžka s max. povoleným priehybom

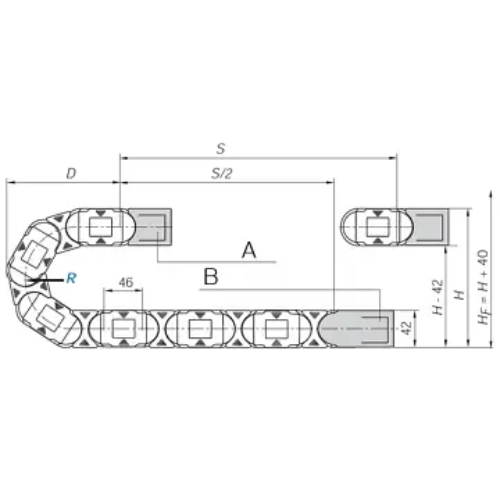

Serie_R4.31L výkres A = pohyblivý koniec
B = pevný koniec
Rozteč: 46mm
Počet článkov na m: 22
Pojazd: S
Dĺžka reťaze = S/2 +K
R 075
 090
 100
 125
 150
 175
 200
 250
H 192
 222
 242
 292
 342
 392
 442
 542
D 165
 180
 190
 215
 240
 265
 290
 340
K 330
 375
 410
 485
 565
 645
 725
 880
Kedy použiť: Kedy zvoliť inú:
  • ak je potrebná nižšia hmotnosť pri vyššej dynamike
  • pre vnútorné šírky až do 300 mm
  • pre samonosné dĺžky až do 2,0 m a hmotnosť náplne až do 7,0 kg/m
  • ak sa vyžaduje veľmi tesné uzaváranie spojníc/krytiek, takmer bez medzier a otvorov
  • vhodná aj pre bočne uložené, stojace a zavesené aplikácie
  • ak je potrebná rýchla montáž
  • keď je potrebný extrémne tichý chod s nízkymi vibráciami
    » séria E6.35
  • keď je potrebná ešte väčšia stabilita a ešte vyššia pevnosť
    » séria E4.32
  • pre dlhé pojazdy s klznými aplikáciamii
    » séria E4.32
  • ak môžete znížiť požiadavku na odolnosť v prospech lepšej ceny
    » séria 2600/2700

Objednávací kľúč

🔑 Objednávací kľúč
R4.31L.050.075.0
R4.31L.050.090.0
R4.31L.050.100.0
R4.31L.050.125.0
R4.31L.050.150.0
R4.31L.050.175.0
R4.31L.050.200.0
R4.31L.050.250.0
R4.31L.075.075.0
R4.31L.075.090.0
R4.31L.075.100.0
R4.31L.075.125.0
R4.31L.075.150.0
R4.31L.075.175.0
R4.31L.075.200.0
R4.31L.075.250.0
R4.31L.100.075.0
R4.31L.100.090.0
R4.31L.100.100.0
R4.31L.100.125.0
R4.31L.100.150.0
R4.31L.100.175.0
R4.31L.100.200.0
R4.31L.100.250.0
