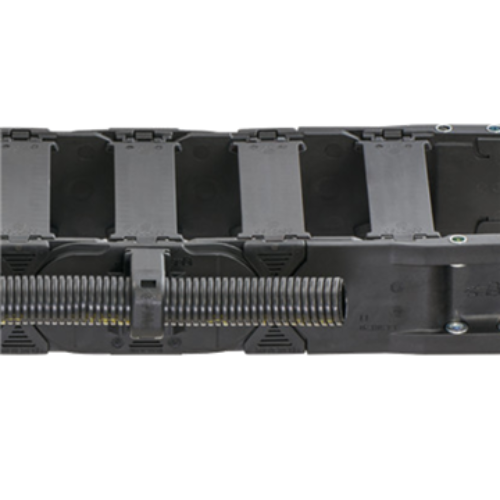

Energetická reťaz e-chain® séria E4.38L

  1. Všestranná montáž: s KMA koncovkou
  2. Ekonomické: vďaka optimálnemu využitiu priestoru pre inštaláciu
  3. Jednoduché plnenie: plne prístupný vnútorný prierez
  4. Presné oddeľovanie: poistná deliaca priečka so stupnicou
  5. Krátka doba montáže: otvárateľná pozdĺž vnútorného a vonkajšieho polomeru na oboch stranách
  6. Bez vyklenutí: verzia NC pri obrátenom chode vonkajšieho článku
  7. K dispozícii aj ochrana proti trieskam: veľmi dobre utesnené (R4.38L)
  8. Vysoká stabilita: vďaka „podrezanej‟ konštrukcii
  9. Rovný chod: vďaka konštrukcii vnútorných/vonkajších článkov
Certifikáty a normy: RoHS 2 2011_65_EU REACH
Serie_E4.38L Vnútorná šírka Bi: 66 až 416 mm
Polomer ohybu R: 63 až 300 mm
Rozteč: 18 mm na článok
E4.38L Diagramm

Samonosné pojazdy
Závislosť samonosnej dĺžky od dodatočného zaťaženia.
Os X: Samonosná dĺžka v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menšie merítko: dĺžka pojazdu S v m
FLB = Samonosná dĺžka bez priehybu hornej vetvy
FLG = Samonosná dĺžka s max. povoleným priehybom

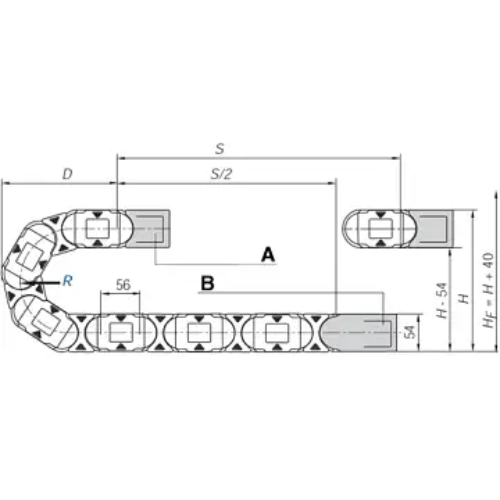

Serie_E4.38L výkres A = pohyblivý koniec
B = pevný koniec
Rozteč: 56mm
Počet článkov na m: 18
Pojazd: S
Dĺžka reťaze = S/2 +K
R 063 075 100 125 150 175 200 250 300
H 180 204 254 304 354 404 454 554 654
D 174 186 211 236 261 286 286 361 411
K 310 350 430 505 585 665 665 900 1055
Kedy použiť:
 Kedy zvoliť inú:
  • ak je potrebná ľahká a cenovo výhodná energetická reťaz e-chain® s vnútornou výškou 38 mm a vysokou dynamikou
  • ak je potrebná nižšia hmotnosť pri vyššej dynamike
  • pre vnútorné šírky až do 400 mm
  • pre samonosné dĺžky až do 2,75 m a hmotnosť náplne až do 13 kg/m
  • ak je potrebný optimalizovaný pomer vnútorných a vonkajších rozmerov s tenšími vonkajšími článkami a optimalizovanou geometriou priečnikov
  • ak sa vyžaduje veľmi tesné uzaváranie spojníc/krytiek, takmer bez medzier a otvorov
  • vhodná aj pre bočne uložené, stojace a zavesené aplikácie
  • ak je potrebná rýchla montáž
  • ak je potrebná mimoriadne tichá energetická reťaz e-chain®/e-tube s hlučnosťou iba 46 dB(A) a nízkymi vibráciami
    » séria E6.35
  • ak je potrebná ešte vyššia pevnosť
    » séria E4.32
  • pre dlhé pojazdy s klznými aplikáciami
    » séria E4.32
  • ak je možné zvoliť cenovo výhodnejší kompromis medzi cenou a pevnosťou
    » séria 2600/2700

Objednávací kľúč

🔑 Objednávací kľúč
E4.38L.050.063.0
E4.38L.050.075.0
E4.38L.050.100.0
E4.38L.050.125.0
E4.38L.050.150.0
E4.38L.050.175.0
E4.38L.050.200.0
E4.38L.050.250.0
E4.38L.050.300.0
E4.38L.050TUBR.063.0
E4.38L.050TUBR.150.0
E4.38L.062.063.0
E4.38L.062.075.0
E4.38L.062.100.0
E4.38L.062.125.0
E4.38L.062.150.0
E4.38L.062.175.0
E4.38L.062.200.0
E4.38L.062.250.0
E4.38L.062.300.0
E4.38L.062TUBL.075.0
E4.38L.062TUBL.100.0
E4.38L.062TUBL.175.0
E4.38L.062TUBR.175.0
E4.38L.075.063.0
E4.38L.075.075.0
E4.38L.075.100.0
E4.38L.075.125.0
E4.38L.075.150.0
E4.38L.075.175.0
E4.38L.075.200.0
E4.38L.075.250.0
E4.38L.075.300.0
E4.38L.075TUBL.075.0
E4.38L.075TUBR.125.0
E4.38L.087.063.0
E4.38L.087.075.0
E4.38L.087.100.0
E4.38L.087.125.0
E4.38L.087.150.0
E4.38L.087.175.0
E4.38L.087.200.0
E4.38L.087.250.0
E4.38L.087.300.0
E4.38L.087TUBL.150.0
E4.38L.087TUBR.150.0
E4.38L.087TUBR.200.0
E4.38L.100.063.0
E4.38L.100.075.0
E4.38L.100.100.0
E4.38L.100.125.0
E4.38L.100.150.0
E4.38L.100.175.0
E4.38L.100.200.0
E4.38L.100.250.0
E4.38L.100.300.0
E4.38L.100B48.063.0
E4.38L.100B48.100.0
E4.38L.100B48.150.0
E4.38L.100B48.175.0
E4.38L.100B48.200.0
E4.38L.100B48.250.0
E4.38L.100B48.300.0
E4.38L.100BE48.063.0
E4.38L.100BE48.075.0
E4.38L.100BE48.100.0
E4.38L.100BE48.125.0
E4.38L.100BE48.150.0
E4.38L.100BE48.175.0
E4.38L.100BE48.200.0
E4.38L.100BE48.250.0
E4.38L.100BE48.300.0
E4.38L.100BZ48.150.0
E4.38L.100BZ48.200.0
E4.38L.100BZ48.250.0
E4.38L.100BZ48.300.0
E4.38L.100HB48.100.0
E4.38L.100HB48.150.0
E4.38L.100HB48.175.0
E4.38L.100HB48.200.0
E4.38L.100HB48.250.0
E4.38L.100HB48.300.0
E4.38L.100HBE48.100.0
E4.38L.100HBE48.150.0
E4.38L.100HBE48.175.0
E4.38L.100HBE48.200.0
E4.38L.100HBE48.250.0
E4.38L.100HBE48.300.0
E4.38L.100HBZ48.100.0
E4.38L.100HBZ48.125.0
E4.38L.100HBZ48.150.0
E4.38L.100HBZ48.175.0
E4.38L.100HBZ48.200.0
E4.38L.100HBZ48.250.0
E4.38L.100HBZ48.300.0
E4.38L.105.063.0
E4.38L.105.075.0
E4.38L.105.100.0
E4.38L.105.125.0
E4.38L.105.150.0
E4.38L.105.175.0
E4.38L.105.200.0
E4.38L.105.250.0
E4.38L.105.300.0
E4.38L.112.063.0
E4.38L.112.075.0
E4.38L.112.100.0
E4.38L.112.125.0
E4.38L.112.150.0
E4.38L.112.175.0
E4.38L.112.200.0
E4.38L.112.250.0
E4.38L.112.300.0
E4.38L.112TUBL.100.0
E4.38L.125.063.0
E4.38L.125.075.0
E4.38L.125.100.0
E4.38L.125.125.0
E4.38L.125.150.0
E4.38L.125.175.0
E4.38L.125.200.0
E4.38L.125.250.0
E4.38L.125.300.0
E4.38L.125B48.150.0
E4.38L.125B48.175.0
E4.38L.125B48.200.0
E4.38L.125B48.250.0
E4.38L.125B48.300.0
E4.38L.125BE48.063.0
E4.38L.125BE48.075.0
E4.38L.125BE48.100.0
E4.38L.125BE48.125.0
E4.38L.125BE48.150.0
E4.38L.125BE48.175.0
E4.38L.125BE48.200.0
E4.38L.125BE48.250.0
E4.38L.125BE48.300.0
E4.38L.125HB48.150.0
E4.38L.125HB48.175.0
E4.38L.125HB48.200.0
E4.38L.125HB48.250.0
E4.38L.125HB48.300.0
E4.38L.125HBE48.150.0
E4.38L.125HBE48.175.0
E4.38L.125HBE48.200.0
E4.38L.125HBE48.250.0
E4.38L.125HBE48.300.0
E4.38L.125HBZ48.150.0
E4.38L.125HBZ48.175.0
E4.38L.125HBZ48.200.0
E4.38L.125HBZ48.250.0
E4.38L.125HBZ48.300.0
E4.38L.125TUBL.150.0
E4.38L.137.063.0
E4.38L.137.075.0
E4.38L.137.100.0
E4.38L.137.125.0
E4.38L.137.150.0
E4.38L.137.175.0
E4.38L.137.200.0
E4.38L.137.250.0
E4.38L.137.300.0
E4.38L.137.350.0
E4.38L.137B48.150.0
E4.38L.137B48.175.0
E4.38L.137B48.200.0
E4.38L.137B48.250.0
E4.38L.137B48.300.0
E4.38L.137BE48.063.0
E4.38L.137BE48.075.0
E4.38L.137BE48.100.0
E4.38L.137BE48.125.0
E4.38L.137BE48.150.0
E4.38L.137BE48.175.0
E4.38L.137BE48.200.0
E4.38L.137BE48.250.0
E4.38L.137BE48.300.0
E4.38L.137BZ48.150.0
E4.38L.137HB48.150.0
E4.38L.137HB48.175.0
E4.38L.137HB48.200.0
E4.38L.137HB48.250.0
E4.38L.137HB48.300.0
E4.38L.137HBE48.150.0
E4.38L.137HBE48.175.0
E4.38L.137HBE48.200.0
E4.38L.137HBE48.250.0
E4.38L.137HBE48.300.0
E4.38L.137HBZ48.150.0
E4.38L.137HBZ48.175.0
E4.38L.137HBZ48.200.0
E4.38L.137HBZ48.250.0
E4.38L.137HBZ48.300.0
E4.38L.150.063.0
E4.38L.150.075.0
E4.38L.150.100.0
E4.38L.150.125.0
E4.38L.150.150.0
E4.38L.150.175.0
E4.38L.150.200.0
E4.38L.150.250.0
E4.38L.150.300.0
E4.38L.150B48.100.0
E4.38L.150B48.150.0
E4.38L.150B48.175.0
E4.38L.150B48.200.0
E4.38L.150B48.250.0
E4.38L.150B48.300.0
E4.38L.150BE48.063.0
E4.38L.150BE48.075.0
E4.38L.150BE48.100.0
E4.38L.150BE48.125.0
E4.38L.150BE48.150.0
E4.38L.150BE48.175.0
E4.38L.150BE48.200.0
E4.38L.150BE48.250.0
E4.38L.150BE48.300.0
E4.38L.150BZ48.125.0
E4.38L.150HB48.150.0
E4.38L.150HB48.175.0
E4.38L.150HB48.200.0
E4.38L.150HB48.250.0
E4.38L.150HB48.300.0
E4.38L.150HBE48.150.0
E4.38L.150HBE48.175.0
E4.38L.150HBE48.200.0
E4.38L.150HBE48.250.0
E4.38L.150HBE48.300.0
E4.38L.150HBZ48.125.0
E4.38L.150HBZ48.150.0
E4.38L.150HBZ48.175.0
E4.38L.150HBZ48.200.0
E4.38L.150HBZ48.250.0
E4.38L.150HBZ48.300.0
E4.38L.150TUBR.125.0
E4.38L.150TUBR.200.0
E4.38L.162.063.0
E4.38L.162.075.0
E4.38L.162.100.0
E4.38L.162.125.0
E4.38L.162.150.0
E4.38L.162.175.0
E4.38L.162.200.0
E4.38L.162.250.0
E4.38L.162.300.0
E4.38L.162B48.150.0
E4.38L.162B48.175.0
E4.38L.162B48.200.0
E4.38L.162B48.250.0
E4.38L.162B48.300.0
E4.38L.162BE48.063.0
E4.38L.162BE48.075.0
E4.38L.162BE48.100.0
E4.38L.162BE48.125.0
E4.38L.162BE48.150.0
E4.38L.162BE48.175.0
E4.38L.162BE48.200.0
E4.38L.162BE48.250.0
E4.38L.162BE48.300.0
E4.38L.162HB48.150.0
E4.38L.162HB48.175.0
E4.38L.162HB48.200.0
E4.38L.162HB48.250.0
E4.38L.162HB48.300.0
E4.38L.162HBE48.150.0
E4.38L.162HBE48.175.0
E4.38L.162HBE48.200.0
E4.38L.162HBE48.250.0
E4.38L.162HBE48.300.0
E4.38L.162HBZ48.150.0
E4.38L.162HBZ48.175.0
E4.38L.162HBZ48.200.0
E4.38L.162HBZ48.250.0
E4.38L.162HBZ48.300.0
E4.38L.175.063.0
E4.38L.175.075.0
E4.38L.175.100.0
E4.38L.175.125.0
E4.38L.175.150.0
E4.38L.175.175.0
E4.38L.175.200.0
E4.38L.175.250.0
E4.38L.175.300.0
E4.38L.175B48.150.0
E4.38L.175B48.175.0
E4.38L.175B48.200.0
E4.38L.175B48.250.0
E4.38L.175B48.300.0
E4.38L.175BE48.063.0
E4.38L.175BE48.075.0
E4.38L.175BE48.100.0
E4.38L.175BE48.125.0
E4.38L.175BE48.150.0
E4.38L.175BE48.175.0
E4.38L.175BE48.200.0
E4.38L.175BE48.250.0
E4.38L.175BE48.300.0
E4.38L.175BZ48.200.0
E4.38L.175HB48.150.0
E4.38L.175HB48.175.0
E4.38L.175HB48.200.0
E4.38L.175HB48.250.0
E4.38L.175HB48.300.0
E4.38L.175HBE48.150.0
E4.38L.175HBE48.175.0
E4.38L.175HBE48.200.0
E4.38L.175HBE48.250.0
E4.38L.175HBE48.300.0
E4.38L.175HBZ48.150.0
E4.38L.175HBZ48.175.0
E4.38L.175HBZ48.200.0
E4.38L.175HBZ48.250.0
E4.38L.175HBZ48.300.0
E4.38L.187.075.0
E4.38L.187.100.0
E4.38L.187.125.0
E4.38L.187.150.0
E4.38L.187.175.0
E4.38L.187.250.0
E4.38L.200.063.0
E4.38L.200.075.0
E4.38L.200.100.0
E4.38L.200.125.0
E4.38L.200.150.0
E4.38L.200.175.0
E4.38L.200.200.0
E4.38L.200.250.0
E4.38L.200.300.0
E4.38L.200B48.150.0
E4.38L.200B48.175.0
E4.38L.200B48.200.0
E4.38L.200B48.250.0
E4.38L.200B48.300.0
E4.38L.200BE48.063.0
E4.38L.200BE48.075.0
E4.38L.200BE48.100.0
E4.38L.200BE48.125.0
E4.38L.200BE48.150.0
E4.38L.200BE48.175.0
E4.38L.200BE48.200.0
E4.38L.200BE48.250.0
E4.38L.200BE48.300.0
E4.38L.200HB48.150.0
E4.38L.200HB48.175.0
E4.38L.200HB48.200.0
E4.38L.200HB48.250.0
E4.38L.200HB48.300.0
E4.38L.200HBE48.150.0
E4.38L.200HBE48.175.0
E4.38L.200HBE48.200.0
E4.38L.200HBE48.250.0
E4.38L.200HBE48.300.0
E4.38L.200HBZ48.150.0
E4.38L.200HBZ48.175.0
E4.38L.200HBZ48.200.0
E4.38L.200HBZ48.250.0
E4.38L.200HBZ48.300.0
E4.38L.200TUBR.150.0
E4.38L.212.063.0
E4.38L.212.075.0
E4.38L.212.100.0
E4.38L.212.125.0
E4.38L.212.150.0
E4.38L.212.175.0
E4.38L.212.200.0
E4.38L.212.250.0
E4.38L.212.300.0
E4.38L.225.063.0
E4.38L.225.075.0
E4.38L.225.100.0
E4.38L.225.125.0
E4.38L.225.150.0
E4.38L.225.175.0
E4.38L.225.200.0
E4.38L.225.250.0
E4.38L.225.300.0
E4.38L.225B48.150.0
E4.38L.225B48.175.0
E4.38L.225B48.200.0
E4.38L.225B48.250.0
E4.38L.225B48.300.0
E4.38L.225BE48.063.0
E4.38L.225BE48.075.0
E4.38L.225BE48.100.0
E4.38L.225BE48.125.0
E4.38L.225BE48.150.0
E4.38L.225BE48.175.0
E4.38L.225BE48.200.0
E4.38L.225BE48.250.0
E4.38L.225BE48.300.0
E4.38L.225HB48.150.0
E4.38L.225HB48.175.0
E4.38L.225HB48.200.0
E4.38L.225HB48.250.0
E4.38L.225HB48.300.0
E4.38L.225HBE48.150.0
E4.38L.225HBE48.175.0
E4.38L.225HBE48.200.0
E4.38L.225HBE48.250.0
E4.38L.225HBE48.300.0
E4.38L.225HBZ48.150.0
E4.38L.225HBZ48.175.0
E4.38L.225HBZ48.200.0
E4.38L.225HBZ48.250.0
E4.38L.225HBZ48.300.0
E4.38L.237.063.0
E4.38L.237.075.0
E4.38L.237.100.0
E4.38L.237.125.0
E4.38L.237.150.0
E4.38L.237.175.0
E4.38L.237.200.0
E4.38L.237.250.0
E4.38L.237.300.0
E4.38L.250.063.0
E4.38L.250.075.0
E4.38L.250.100.0
E4.38L.250.125.0
E4.38L.250.150.0
E4.38L.250.175.0
E4.38L.250.200.0
E4.38L.250.250.0
E4.38L.250.300.0
E4.38L.250B48.150.0
E4.38L.250B48.175.0
E4.38L.250B48.200.0
E4.38L.250B48.250.0
E4.38L.250B48.300.0
E4.38L.250BE48.063.0
E4.38L.250BE48.075.0
E4.38L.250BE48.100.0
E4.38L.250BE48.125.0
E4.38L.250BE48.150.0
E4.38L.250BE48.175.0
E4.38L.250BE48.200.0
E4.38L.250BE48.250.0
E4.38L.250BE48.300.0
E4.38L.250HB48.150.0
E4.38L.250HB48.175.0
E4.38L.250HB48.200.0
E4.38L.250HB48.250.0
E4.38L.250HB48.300.0
E4.38L.250HBE48.150.0
E4.38L.250HBE48.175.0
E4.38L.250HBE48.200.0
E4.38L.250HBE48.250.0
E4.38L.250HBE48.300.0
E4.38L.250HBZ48.150.0
E4.38L.250HBZ48.175.0
E4.38L.250HBZ48.200.0
E4.38L.250HBZ48.250.0
E4.38L.250HBZ48.300.0
E4.38L.300.175.0
E4.38L.300.300.0
