Séria E4.31L

Energetická reťaz igus séria E4.31L
OPÝTAŤ SA / ODOSLAŤ DOPYT

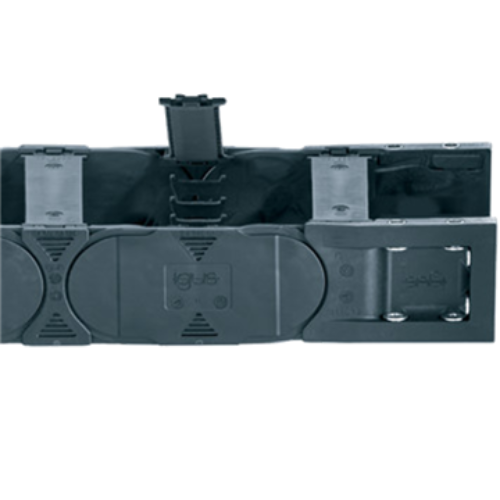

Energetická reťaz e-chain® séria E4.31L

  1. Všestranná montáž: s KMA koncovkou
  2. Ekonomické: vďaka optimálnemu využitiu priestoru pre inštaláciu
  3. Jednoduché plnenie: plne prístupný vnútorný prierez
  4. Presné oddeľovanie: poistná deliaca priečka so stupnicou
  5. Krátka doba montáže: otvárateľná pozdĺž vnútorného a vonkajšieho polomeru na oboch stranách
  6. K dispozícii aj ochrana proti trieskam: veľmi dobre utesnené (R4.31L)
  7. Vysoká stabilita: vďaka „podrezanej‟ konštrukcii
  8. Rovný chod: vďaka konštrukcii vnútorných/vonkajších článkov
Certifikáty a normy: RoHS 2 2011_65_EU REACH
Serie_E4.31L výkres

Vnútorná šírka Bi: 40 až 200 mm
Polomer ohybu R: 55 až 250 mm
Rozteč: 22 mm na článok
E4.31L Diagramm

Samonosné pojazdy
Závislosť samonosnej dĺžky od dodatočného zaťaženia.
Os X: Samonosná dĺžka v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menšie merítko: dĺžka pojazdu S v m
FLB = Samonosná dĺžka bez priehybu hornej vetvy
FLG = Samonosná dĺžka s max. povoleným priehybom

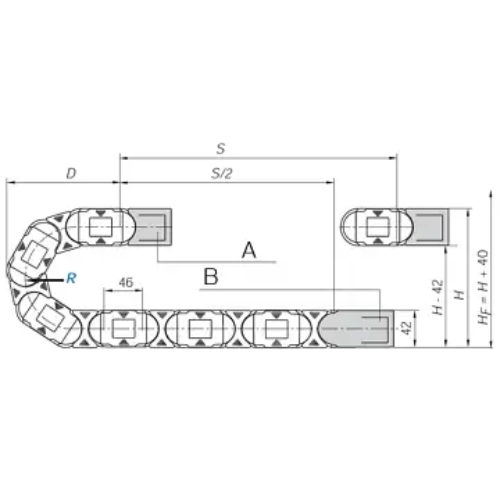

Serie_E4.31L A = pohyblivý koniec
B = pevný koniec
Rozteč: 46mm
Počet článkov na m: 22
Pojazd: S
Dĺžka reťaze = S/2 +K
R 055 063 075 090 100 125 150 175 200 250
H 152 168 192 222 242 292 342 392 442 542
D 145 153 165 180 190 215 240 265 290 340
K 265 290 330 375 410 485 565 645 725 880
Kedy použiť: Kedy zvoliť inú:
  • ak je požadovaná ľahká a cenovo výhodná energetická reťaz e-chain® s vnútornou výškou 31 mm a vysokou dynamikou
  • ak je potrebná nižšia hmotnosť pri vyššej dynamike
  • pre vnútorné šírky až do 300 mm
  • pre samonosné dĺžky až do 2,0 m
  • ak je potrebný optimalizovaný pomer vnútorných a vonkajších rozmerov s tenšími vonkajšími článkami a optimalizovanou geometriou priečnikov
  • ak sa vyžaduje veľmi tesné uzaváranie spojníc/krytiek, takmer bez medzier a otvorov
  • vhodná aj pre bočne uložené, stojace a zavesené aplikácie
  • ak je potrebná rýchla montáž
  • keď je potrebný extrémne tichý chod s nízkymi vibráciami
    » séria E6.35
  • keď je potrebná ešte väčšia stabilita a ešte vyššia pevnosť
    » séria E4.32
  • pre dlhé pojazdy s klznými aplikáciamii
    » séria E4.32
  • ak môžete znížiť požiadavku na odolnosť v prospech lepšej ceny
    » séria 2600/2700

Objednávací kľúč

🔑 Objednávací kľúč
E4.31L.040.055.0
E4.31L.040.063.0
E4.31L.040.075.0
E4.31L.040.090.0
E4.31L.040.100.0
E4.31L.040.125.0
E4.31L.040.150.0
E4.31L.040.175.0
E4.31L.040.200.0
E4.31L.040.250.0
E4.31L.050.055.0
E4.31L.050.063.0
E4.31L.050.075.0
E4.31L.050.090.0
E4.31L.050.100.0
E4.31L.050.125.0
E4.31L.050.150.0
E4.31L.050.175.0
E4.31L.050.200.0
E4.31L.050.250.0
E4.31L.062.055.0
E4.31L.062.063.0
E4.31L.062.075.0
E4.31L.062.090.0
E4.31L.062.100.0
E4.31L.062.125.0
E4.31L.062.150.0
E4.31L.062.175.0
E4.31L.062.200.0
E4.31L.062.250.0
E4.31L.075.055.0
E4.31L.075.063.0
E4.31L.075.075.0
E4.31L.075.090.0
E4.31L.075.100.0
E4.31L.075.125.0
E4.31L.075.150.0
E4.31L.075.175.0
E4.31L.075.200.0
E4.31L.075.250.0
E4.31L.087.055.0
E4.31L.087.063.0
E4.31L.087.075.0
E4.31L.087.090.0
E4.31L.087.100.0
E4.31L.087.125.0
E4.31L.087.150.0
E4.31L.087.175.0
E4.31L.087.200.0
E4.31L.087.250.0
E4.31L.100.055.0
E4.31L.100.063.0
E4.31L.100.075.0
E4.31L.100.090.0
E4.31L.100.100.0
E4.31L.100.125.0
E4.31L.100.150.0
E4.31L.100.175.0
E4.31L.100.200.0
E4.31L.100.250.0
E4.31L.112.055.0
E4.31L.112.063.0
E4.31L.112.075.0
E4.31L.112.090.0
E4.31L.112.100.0
E4.31L.112.125.0
E4.31L.112.150.0
E4.31L.112.175.0
E4.31L.112.200.0
E4.31L.112.250.0
E4.31L.125.055.0
E4.31L.125.063.0
E4.31L.125.075.0
E4.31L.125.090.0
E4.31L.125.100.0
E4.31L.125.125.0
E4.31L.125.150.0
E4.31L.125.175.0
E4.31L.125.200.0
E4.31L.125.250.0
E4.31L.150.055.0
E4.31L.150.063.0
E4.31L.150.075.0
E4.31L.150.090.0
E4.31L.150.100.0
E4.31L.150.125.0
E4.31L.150.150.0
E4.31L.150.175.0
E4.31L.150.200.0
E4.31L.150.250.0
E4.31L.162.055.0
E4.31L.162.063.0
E4.31L.162.075.0
E4.31L.162.090.0
E4.31L.162.100.0
E4.31L.162.125.0
E4.31L.162.150.0
E4.31L.162.175.0
E4.31L.162.200.0
E4.31L.162.250.0
E4.31L.175.055.0
E4.31L.175.063.0
E4.31L.175.075.0
E4.31L.175.090.0
E4.31L.175.100.0
E4.31L.175.125.0
E4.31L.175.150.0
E4.31L.175.175.0
E4.31L.175.200.0
E4.31L.175.250.0
E4.31L.200.100.0
E4.31L.200.175.0
