Séria 5050 / 5150 / R9850

Energetická reťaz igus séria 5050 / 5150 / R9850
OPÝTAŤ SA / ODOSLAŤ DOPYT

Energetická reťaz e-chain® 5050/5150
Energetická reťaz krytovaná e-tube R9850

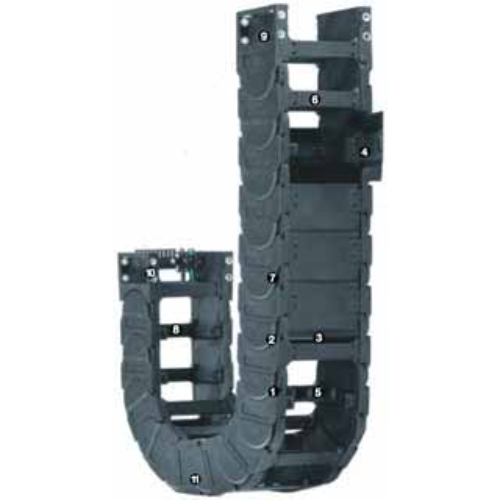

  1. Vysoká stabilita pri bočnej montáži vďaka jazýčku a drážke
  2. Vysoká torzná stabilita
  3. Možno kombinovať uzatvorené a otvorené varianty
  4. Vrchné krytky otvárateľné vycvaknutím - R9850
  5. Viac možností vnútorného delenia
  6. Priečky sú odstániteľné na obidvoch stranách
  7. Bočný klzný povrch pre bočnú prevádzku
  8. Široké priečky
  9. Koncovka KMA s možnosťou "celkového" upevnenia
  10. K dispozícii koncovky s integrovateľným otočným alebo pevným odľhčením ťahu
  11. Alternaívne k dispozícii so spätným / obojstranným polomerom ohybu RBR!
  12. Pre 5050 a R9850 k dispozícii články s rolovacími článkami
Certifikáty a normy: RoHS 2 2011_65_EU REACH
5050 / 5150 R9850

Vnätorná šírka Bi: 50 až 600 mm
Polomer ohybu R: 150 až 1000 mm
Rozteč: 91 mm na článok = 11 článkov / m

 Vnútorná šírka Bi: 75 až 462 mm
Polomer ohybu R: 200 až 1000 mm
Rozteč: 91 mm na článok = 11 článkov / m

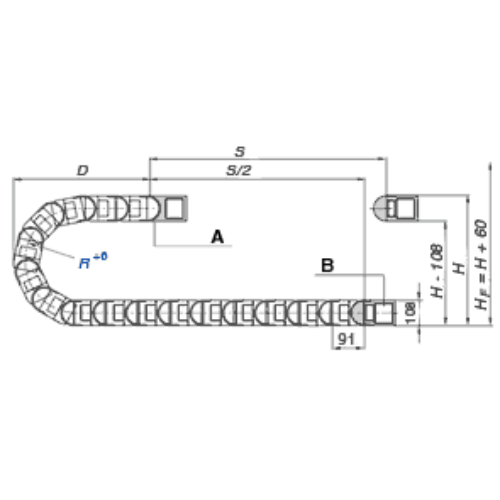

Samonosné pojazdy
Závislosť samonosnej dĺžky od dodatočného zaťaženia
Os X: Samonosné pojazdy v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s prípustným priehybom
FLG = Bez podpory s rovnou hornou vetvou


A1 = Pohyblivý koniec
A2 = Pevný koniec
Rozteč: 91 mm
Články na m: 11
Pojazd: S
Dĺžka reťaze = S/2 + K
Samonosné aplikace
R 150* 200 250 300 350 400 500 550 600 650 1000
H 408 508 608 708 808 908 1108 1208 1308 1408 2108
D 295 345 395 445 495 545 645 695 745 795 1145
K 655 815 970 1125 1285 1440 1755 1910 2070 2225 3255
 Kedy použiť sériu 5050 / 5150: Kedy zvoliť iný systém ako 5050 / 5150:
  • pre vysoké torzné zaťaženie
  • pre bočnú montáž s veľkou samonosnou dĺžkou
  • pre veľmi prašné a/alebo vlhké prostredie
  • ak sa vyžaduje dlhý pojazd alebo veľmi vysoké dodatočné zaťaženie
    » séria 5050HD
  • ak sa vyžaduje jednoduchšie a lacnejšie riešenie
    » namiesto 5050 séria 15050 a namiesto 5150 séria 15150
 Kedy použiť sériu R9850: Kedy zvoliť iný systém ako R9850:
  • pre vysoké torzné zaťaženie
  • pre bočnú montáž s veľkou samonosnou dĺžkou
  • pre veľmi prašné a/alebo vlhké prostredie
  • ak sa vyžaduje dlhý pojazd alebo veľmi vysoké dodatočné zaťaženie
    » séria 9850HD
  • ak sa vyžaduje jednoduchšie a lacnejšie riešenie
    » sérié R19850
Koncovky

Koncovka, KMA "otočná"


Koncovka, KMA "poistná"


Koncovka, "oceľová"
  • C-profil, voliteľný
  • Odolné voči korózii
  • Univerzálna montáž
  • Pre krátke a dlhé pojazdy
  • Pre obmedzené montážne priestory
  • C-profil, voliteľný
  • Univerzálna montáž
  • Odolné voči korózii
  • Pre extrémne zrýchlenie
  • Pre závesné a stojaté aplikácie
  • Jeden diel pre všetky šírky reťaze
  • Elektricky vodivá

Rozmerová rada

Rozmerová rada pre 5050 / 5150 / R9850
Obj. číslo Bi [mm] Ba [mm]
5050/5150.05.R.0 50 100
5050/5150.06.R.0 65 115
5050/5150/9850.07.R.0 75 125
5050/5150.08.R.0 87 137
5050/5150/9850.10.R.0 100 150
5050/5150.11.R.0 112 163
5050/5150/9850.12.R.0 125 175
5050/5150.13.R.0 137 188
5050/5150/9850.15.R.0 150 200
5050/5150.16.R.0 162 213
5050/5150.17.R.0 175 225
5050/5150.18.R.0 187 238
5050/5150/9850.20.R.0 200 250
5050/5150.21.R.0 212 263
5050/5150.22.R.0 225 275
5050/5150.23.R.0 237 288
5050/5150/9850.25.R.0 250

300
5050/5150.26.R.0 262 313
5050/5150/9850.27.R.0 275 325
5050/5150.28.R.0 287 338
5050/5150/9850.30.R.0 300 350
5050/5150.31.R.0 312 363
5050/5150.32.R.0 325 375
5050/5150.33.R.0 337 388
5050/5150/9850.35.R.0 350 400
5050/5150.36.R.0 362 413
5050/5150.37.R.0 375 425
5050/5150.38.R.0 387 438
5050/5150/9850.40.R.0 400 450
5050/5150.41.R.0 412 463
5050/5150.42.R.0 425 475
5050/5150.43.R.0 437 488
5050/5150.45.R.0 450 500
5050/5150/9850.46.R.0 462 513
5050/5150.47.R.0 475 525
5050/5150.48.R.0 487 538
5050/5150.50.R.0 500 550
5050/5150.51.R.0 512 563
5050/5150.52.R.0 525 575
5050/5150.53.R.0 537 588
5050/5150.55.R.0 550 600
5050/5150.60.R.0 600 650
