Séria 3838 / 3938 / R7838

Energetická reťaz séria 3838 / 3938 / R7838
OPÝTAŤ SA / ODOSLAŤ DOPYT

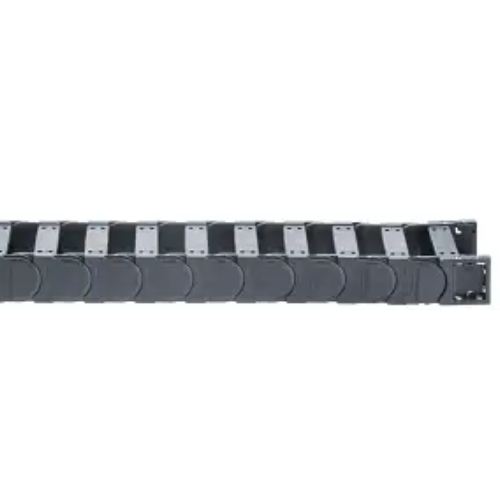

Energetická reťaz e-chain® 3838/3938
Energetická reťaz krytovaná e-tube R7838
  1. Vysoká stabilita pri bočnej montáži vďaka jazýčku a drážke
  2. Vysoká torzná stabilita
  3. Možno kombinovať uzatvorené a otvorené varianty
  4. Vrchné krytky otvárateľné vycvaknutím - R7838
  5. Viac možností vnútorného delenia
  6. Priečky sú odstániteľné na obidvoch stranách
  7. Bočný klzný povrch pre bočnú prevádzku
  8. Široké priečky
  9. Koncovka KMA s možnosťou "celkového" upevnenia
  10. K dispozícii koncovky s integrovateľným otočným alebo pevným odľhčením ťahu
  11. Alternaívne k dispozícii so spätným / obojstranným polomerom ohybu RBR!
  12. Pre 3838 a R7838: k dispozícii články s rolničkami
Certifikáty a normy: RoHS 2 2011_65_EU REACH
3838 / 3938 R7838

Vnútorná šírka Bi: 50 až 400 mm
Polomer ohybu R: 75 až 350 mm
Rozteč: 67 mm na článok = 15 článkov / m

 Vnútorná šírka Bi: 50 až 300 mm
Polomer ohybu R: 125 až 350 mm
Rozteč: 67 mm na článok = 15 článkov / m


Samonosný pojazd
Závislosť samonosnej dĺžky od dodatočného zaťaženia
Os X: Samonosné pojazdy v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s prípustným priehybom
FLG = Bez podpory s rovnou hornou vetvou


A1 = Pohyblivý koniec
A2 = Pevný koniec
Rozteč: 56 mm
Články na m: 18
Pojazd: S
Dĺžka reťaze = S/2 + K
Samonosné aplikácie
R
 075 100
 115
 125
 150
 170
 200
 215
 250
 300
 350
H 215
 265
 295
 315
 365
 405
 465
 495
 565
 665
 765
D 174
 199
 214
 224
 249
 269
 299
 314
 349
 399
 449
K 370
 450
 500
 530
 610
 670
 765
 810
 920 1080
 1235
Kedy použiť sériu 3838 / 3938: Kedy zvoliť iný systém ako 3838 / 3938:
  • pre vysoké torzné zaťaženie
  • pre bočnú montáž s veľkou samonosnou dĺžkou
  • pre permanentne extrémne vlhké prostredie
  • ak sa vyžaduje tichá prevádzka
    » namiesto 3838 séria E4.42 a namiesto 3938 séria H4.42
Kedy použiť sériu R7838: Kedy zvoliť iný systém ako R7838:
  • pre vysoké torzné zaťaženie
  • pre bočnú montáž s veľkou samonosnou dĺžkou
  • pre permanentne extrémne vlhké prostredie
Koncovky

Koncovka, KMA "otočná"


Koncovka, KMA "poistná"

Koncovka, "oceľová"
  • C-profil, voliteľný
  • Odolné voči korózii
  • Univerzálna montáž
  • Pre krátke a dlhé pojazdy
  • Pre obmedzené montážne priestory
  • C-profil, voliteľný
  • Univerzálna montáž
  • Odolné voči korózii
  • Pre extrémne zrýchlenie
  • Pre závesné a stojaté aplikácie
  • Pre poistné spojenia
  • Jeden diel pre všetky šírky reťaze
  • Elektricky vodivá

Rozmerová rada

Rozmerová eada pre 3838 / 3938 / R7838
Obj. číslo Bi [mm] Ba [mm]
3838/3938/7838.05.R.0 50 77
3838/3938.06.R.0 68 95
3838/3938/7838.07.R.0 75 102
3838/3938.087.R.0 87 115
3838/3938/7838.10.R.0 100 127
3838/3938/7838.11.R.0 108 135
3838/3938.112.R.0 112 140
3838/3938/7838.12.R.0 125 152
3838/3938.137.R.0 137 165
3838/3938/7838.15.R.0 150 177
3838/3938.162.R.0 162 190
3838/3938/7838.17.R.0 168 195
3838/3938.18.R.0 175 202
3838/3938.187.R.0 187 215
3838/3938/7838.20.R.0 200 227
3838/3938.212.R.0 212 240
3838/3938.23.R.0 225 252
3838/3938.237.R.0 237 265
3838/3938/7838.25.R.0 250 277
3838/3938.262.R.0 262 290
3838/3938.28.R.0 275 302
3838/3938.29.R.0 287 315
3838/3938/7838.30.R.0 300 327
3838/3938.312.R.0 312 340
3838/3938.325.R.0 325 352
3838/3938.337.R.0

337

 365
3838/3938.350.R.0 350 377
3838/3938.362.R.0 362 390
3838/3938.375.R.0 375 402
3838/3938.387.R.0 387 415
3838/3938.400.R.0 400 427
