Energetická reťaz séria 4040 / 4140 / R8840
OPÝTAŤ SA / ODOSLAŤ DOPYT

Energetická reťaz e-chain® 4040/4140
Energetická reťaz krytovaná e-tube R8840

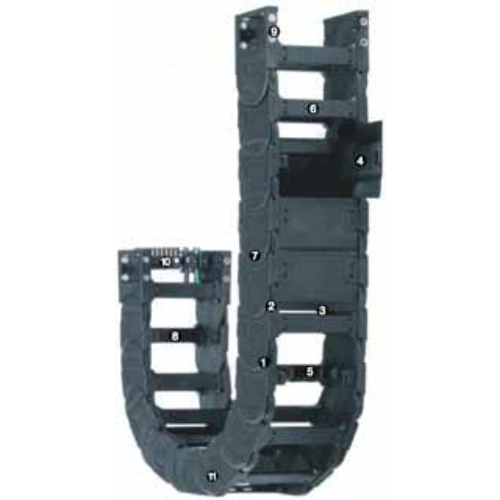

  1. Vysoká stabilita pri bočnej montáži vďaka jazýčku a drážke
  2. Vysoká torzná stabilita
  3. Možno kombinovať uzatvorené a otvorené varianty
  4. Vrchné krytky otvárateľné vycvaknutím - R8840
  5. Viac možností vnútorného delenia
  6. Priečky sú odstániteľné na obidvoch stranách
  7. Bočný klzný povrch pre bočnú prevádzku
  8. Široké priečky
  9. Koncovka KMA s možnosťou "celkového" upevnenia
  10. K dispozícii koncovky s integrovateľným otočným alebo pevným odľhčením ťahu
  11. Alternaívne k dispozícii so spätným / obojstranným polomerom ohybu RBR!
  12. Pre 4040 a R8840 k dispozícii články s rolovacími článkami
Certifikáty a normy: RoHS 2 2011_65_EU REACH
4040 / 4140 R8840

Vnútorná šírka Bi: 50 až 600 mm
Polomer ohybu R: 135 až 500 mm
Rozteč: 91 mm na článok = 11 článkov / m

 Vnútorná šírka Bi: 75 až 462 mm
Polomer ohybu R: 200 až 500 mm
Rozteč: 91 mm na článok = 11 článkov / m

Samonosný pojazd
Závislosť samonosnej dĺžky od dodatočného zaťaženia
Os X: Samonosné pojazdy v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s prípustným priehybom
FLG = Bez podpory s rovnou hornou vetvo


A1 = Pohyblivý koniec
A2 = Pevný koniec

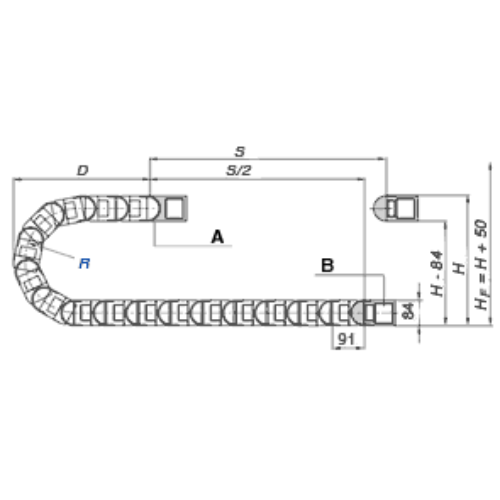

Rozteč: 91 mm
Články na m: 11
Pojazd: S
Dĺžka reťaze = S/2 + K
Samonosné aplikácie
R 135 150 175 200 240 250 300 350 400 500
H 360 385 435 485 565 585 685 785 885 1085
D 270 285 310 335 375 385 435 485 535 635
K 650 750 825 900 1020 1050 1225 1340 1450 1775
Kedy použiť sériu 4040 / 4140: Kedy zvoliť iný systém ako 4040 / 4140:
  • ak sa vyskytuje vysoké zaťaženie krútiacimi alebo šmykovými silami
  • ak sa vyžaduje bočná montáž s veľkou samonostnou dĺžkou
  • počas dlhodobej prevádzky vo veľmi vlhkých podmienkach
  • ak sa vyžaduje tichá prevádzka
    » séria E4.56 namiesto 4040 a séria H4.56 namiesto 4140
  • ak sa vyžaduje jednoduchšie a lacnejšie riešenie
    » séria 14040
  • ak sa vyžaduje dlhý pojazd alebo veľmi vysoká pevnosť zaťaženia
    » séria 4040HD
Kedy použiť sériu R8840: Kedy zvoliť iný systém ako R8840:
  • ak sa vyskytuje vysoké zaťaženie krútiacimi alebo šmykovými silami
  • ak sa vyžaduje bočná montáž s veľkou samonostnou dĺžkou
  • počas dlhodobej prevádzky vo veľmi vlhkých podmienkach
  • ak sa vyžaduje tichá prevádzka
    » série R4.56
  • ak sa vyžaduje jednoduchšie a lacnejšie riešenie
    » série R18840
  • ak sa vyžaduje dlhý pojazd alebo veľmi vysoká pevnosť zaťaženia
    » série 4040HD
Koncovky

Koncovka, KMA "otočná"


Koncovka, KMA "poistná"


Koncovka, "oceľová"
  • C-profil, voliteľný
  • Odolné voči korózii
  • Univerzálna montáž
  • Pre krátke a dlhé pojazdy
  • Pre obmedzené montážne priestory
  • C-profil, voliteľný
  • Univerzálna montáž
  • Odolné voči korózii
  • Pre extrémne zrýchlenie
  • Pre závesné a stojaté aplikácie
  • Pre poistné spojenia
  • Jeden diel pre všetky šírky reťaze
  • Elektricky vodivá

Rozmerová rada


Rozmerová rada pre 4040 / 4140 / R8840
Obj. číslo Bi [mm] Ba [mm]
4040/4140.05.R.0 50 86
4040/4140.06.R.0 65 101
4040/4140/8840.07.R.0 75 111
4040/4140.08.R.0 87 123
4040/4140/8840.10.R.0 100 136
4040/4140.11.R.0 112 149
4040/4140/8840.12.R.0 125 161
4040/4140.13.R.0 137 174
4040/4140/8840.15.R.0 150 186
4040/4140.16.R.0 162 199
4040/4140.17.R.0 175 211
4040/4140.18.R.0 187 224
4040/4140/8840.20.R.0 200 236
4040/4140.21.R.0 212 249
4040/4140.22.R.0 225 261
4040/4140.23.R.0 237 274
4040/4140/8840.25.R.0 250 286
4040/4140.26.R.0 262 299
4040/4140/8840.27.R.0 275 311
4040/4140.28.R.0 287 324
4040/4140/8840.30.R.0 300 336
4040/4140.31.R.0 312 349
4040/4140.32.R.0 325 361
4040/4140.33.R.0 337 374
4040/4140/8840.35.R.0 350 386
4040/4140.36.R.0 362 399
4040/4140.37.R.0 375 411
4040/4140.38.R.0 387 424
4040/4140/8840.40.R.0 400 436
4040/4140.41.R.0 412 449
4040/4140.42.R.0 425 461
4040/4140.43.R.0 437 474
4040/4140.45.R.0 450 486
4040/4140/8840.46.R.0 462 499
4040/4140.47.R.0 475 511
4040/4140.48.R.0 487 524
4040/4140.50.R.0 500 536
4040/4140.51.R.0 512 549
4040/4140.52.R.0 525 561
4040/4140.53.R.0 537 574
4040/4140.55.R.0 550 586
4040/4140.60.R.0 600 636
