Séria 2828 / 2928 / R7728

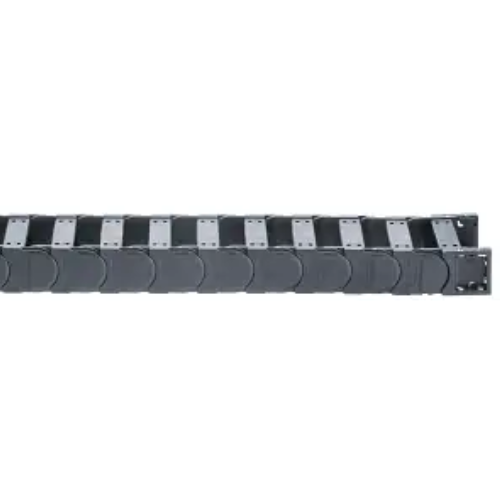

Energetická reťaz e-chain® 2828/2928
Energetická reťaz krytovaná e-tube R7728

1. KMA - koncovky

2. Koncovky - poistná alebo otočná forma

3. R7728: Výkyvné a demontovateľné krytky

4. R7728: Demontovateľné spodné krytky

5. Možno kombinovať rúru a reťaz

6. Možno integrovať odľahčenie

7. 2828/2928: demontovateľné priečky

8. Pre 2828 a R7728: k dispozícii články s rolničkami

Certifikáty a normy:

2828 / 2928	R7728

Vnútorná šírka Bi: 50 až 400 mm Polomer ohybu R: 63 až 300 mm Rozteč: 56 mm na článok = 18 článkov / m	Vnútorná šírka Bi: 50 až 300 mm Polomer ohybu R: 100 až 300 mm Rozteč: 56 mm na článok = 18 článkov / m
	Samonosné pojazdy Závislosť samonosnej dĺžky od dodatočného zaťaženia Os X: Samonosné pojazdy v m: FLB/FLG Os Y: Dodatočné zaťaženie v kg/m Menší měřítko: délka pojezdu S v m FLB = Bez podpory s prípustným priehybom FLG = Bez podpory s rovnou hornou vetvou

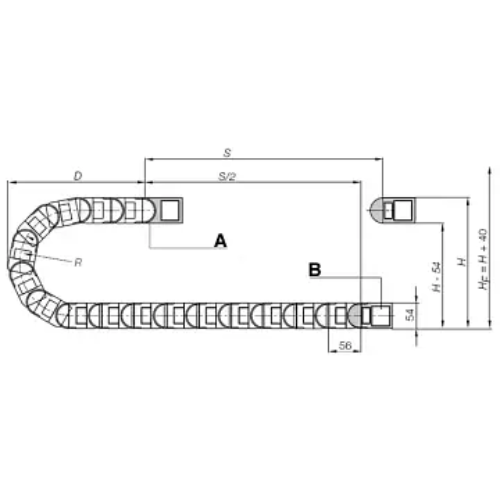

	A1 = Pohyblivý koniec A2 = Pevný koniec Rozteč: 56 mm Články na m: 18 Pojazd: S Dĺžka reťaze = S/2 + K

Kedy použiť sériu R7728:	Kedy zvoliť iný systém ako R7728:
ak sa vyskytuje vysoké zaťaženie krútiacimi alebo šmykovými silami ak sa vyžaduje bočná montáž s veľkou samonostnou dĺžkou počas dlhodobej prevádzky vo veľmi vlhkých podmienkach	ak sa vyžaduje tichá prevádzka » séria R4.32

Kedy použiť sériu 2828 / 2928:	Kedy zvoliť iný systém ako 2828 / 2928:
ak sa vyskytuje vysoké zaťaženie krútiacimi alebo šmykovými silami ak sa vyžaduje bočná montáž s veľkou samonostnou dĺžkou počas dlhodobej prevádzky vo veľmi vlhkých podmienkach	ak sa vyžaduje tichá prevádzka » namiesto 2828 séria E4.32 a namiesto 2928 séria H4.32

Koncovky
Koncovka, KMA "otočná"	Koncovka, KMA "poistná"	Koncovka, "oceľová"

C-profil, voliteľný Odolné voči korózii Univerzálna montáž Pre krátke a dlhé pojazdy Pre obmedzené montážne priestory	C-profil, voliteľný Univerzálna montáž Odolné voči korózii Pre extrémne zrýchlenie Pre závesné a stojaté aplikácie Pre poistné spojenia	Jeden diel pre všetky šírky reťaze Elektricky vodivé
