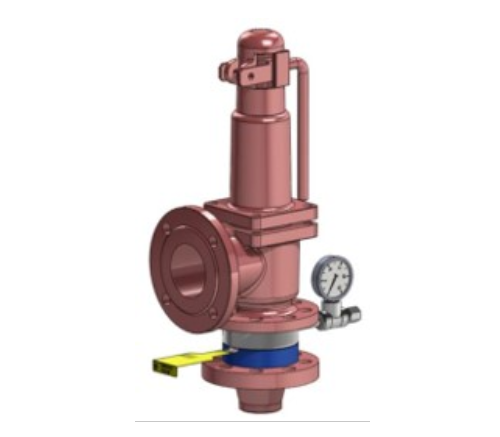

Kombinované použitie prietržných membrán a poistných ventilov
Poistné ventily a prietržné membrány
Porovnanie poistného ventilu a prietržnej membrány
|
PRŮTRŽNÁ MEMBRÁNA |
POJISTNÝ VENTIL |
|
Nelze opět uzavřít Jsou navrženy tak, aby otevřely a tím uvolnily uzavřený tlakový systém při překročení předem dané hodnoty tlaku. |
Lze opět uzavřít Jsou navrženy tak, aby otevřely a tím uvolnily uzavřený tlakový systém při překročení předem dané hodnoty tlaku, a následně systém opět uzavřely jakmile tlak klesne na povolené hodnoty. |
|
Výhody Jednoduchá konstrukce, nízká cena, žádné pohyblivé součásti, vzduchotěsnost, garantuje průtok bez překážek nebo kontaktu s hrubými povrchy. |
Výhody Nedojde k permanentnímu otevření a lze tudíž dále pokračovat v provozu po intervenci do systému. |
|
Nevýhody V případě otevření ji není možné znovu použít a je nutné ji vyměnit. |
Nevýhody Relativně složitá konstrukce s otvory a klapkami, které snižují uvolnění tlaku a mohou být zdroji úniku média. |
Technické údaje
|
PRVEK |
PRŮTRŽNÁ MEMBRÁNA |
POJISTNÝ VENTIL |
|
Charakter prvku |
Jednoduchý |
Mechanický |
|
Pozice pro instalaci |
Jakákoliv |
Pouze vertikálně |
|
Chování při poklesu přetlaku |
Nelze uzavřít: musí být vyměněna |
Lze znovu uzavřít |
|
Ochrana proti přetlaku |
Ano |
Ano |
|
Ochrana proti podtlaku |
Ano |
Ne |
|
Pravidelná kalibrační kontrola |
Není požadováno |
Požadováno |
|
Možnost změny kalibrace |
Ne |
Ano |
|
Kalibrace na < 0,1 bar |
Ano |
Ne |
|
Kalibrace na > 500 bar |
Ano |
Ne |
|
Dostupnost různých průměrů |
Vysoká |
Limitovaná |
|
Dostupnost různých materiálů |
Vysoká |
Limitovaná (vysoká cena) |
|
Provozní ztráty |
Ne |
Mohou nastat |
|
Údržba |
Minimální |
Vysoká |
|
Náklady |
Nízké |
Vysoké |
