Rýchlospojky

Rýchlospojky Walther - tvoríme jedinečná spojenia.

Široká škála výrobkov od firmy Walther Präzision je dostupná vo viac ako 400 000 variantoch zahŕňa rýchlospojky na hydrauliku, vzduch, agresívne médiá, multispojky a výmenníky náradia pre priemyselné roboty vrátane príslušenstva.

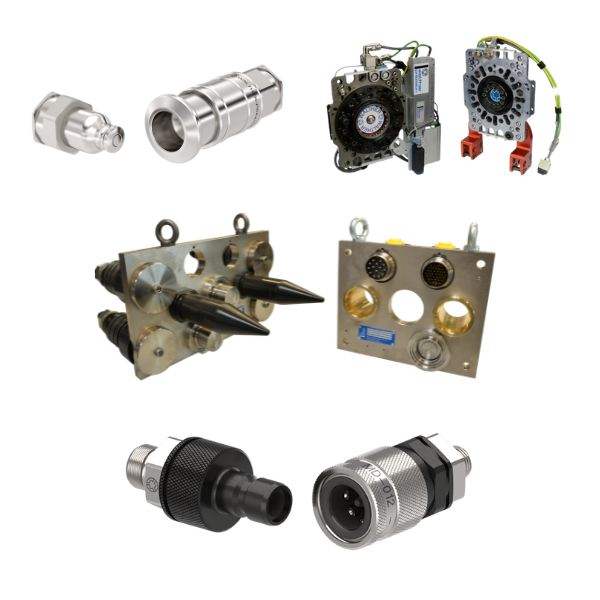

Rýchlospojky sa delia na tri základné typy:

monospojky - slúžia na prepojenie jedného okruhu
multispojky - slúži na okamžité prepojenie viacerých okruhov naraz
výmenníky náradia - špeciálny, na mieru vyrábaný typ multispojok. Prenáša elektrický aj optický signál a fluidné elementy

Rýchlospojky ponúkame vo svetlostiach od 2 – 300 mm (1/16 – 12”), pre tlaky od vákua do 3 000 bar a teplôt od -253 °C do 800 °C.

Často kladené otázky - FAQ

Čo je monospojka?

Monospojka je spojovací systém určený na rýchle a bezpečné spojenie alebo rozpojenie jednej tlakovej alebo procesnej vetvy. Skladá sa z dvoch častí: čapu a objímky (samec a samica), ktoré po spojení vytvoria spoľahlivé tesné spojenie pre prenos kvapalín, plynov alebo iných médií. Monospojky sa používajú v hydraulike, pneumatike, chladiacich okruhoch aj priemyselných technológiách.

Čo je multispojka?

Multispojka umožňuje súčasné spojenie alebo rozpojenie viacerých vedení jedným pohybom. Môže prenášať kvapaliny, plyny aj elektrické signály. Používa sa najmä tam, kde je potrebné pravidelne pripájať viac okruhov naraz, napríklad pri výmene nástrojov, foriem alebo technologických zariadení. Vďaka pevnému usporiadaniu jednotlivých spojovacích prvkov eliminuje riziko nesprávneho zapojenia.

Čo je dokovací systém?

Dokovacie systémy sú automaticky ovládané multispojky, ktoré umožňujú súčasné a automatické pripojenie alebo odpojenie viacerých fluidných a elektrických vedení pomocou pneumatického, hydraulického alebo elektrického pohonu.

Čo je výmenník nástrojov (tool changer)?

Výmenník nástrojov pozostáva z jednej polovice upevnenej na strane robota a zvyčajne z viacerých polovíc, z ktorých každá je namontovaná na jednom nástroji robota.

Nástroje robota sú uložené v parkovacích staniciach a robot ich podľa potreby automaticky vyzdvihuje.

Robot sa tak stáva univerzálnym pracovným systémom s možnosťou využívať rôzne nástroje, pretože výmenník nástrojov umožňuje prenášať z robota do jednotlivých nástrojov všetky potrebné médiá, druhy energie a riadiace signály.

Vďaka modulárnej konštrukcii je možné výmenníky nástrojov spoločnosti WALTHER-PRÄZISION konfigurovať podľa individuálnych požiadaviek zákazníka, napríklad doplnením o bezpečnostný obvod WASI 2. Systém ponúka široké možnosti využitia v automatizovaných výrobných linkách, napríklad v automobilovom priemysle.

Čo znamená menovitá svetlosť (DN)?

Menovitá svetlosť (DN) predstavuje minimálny vnútorný priemer prietokovej cesty armatúry alebo rýchlospojky. Tento parameter ovplyvňuje prietok média a tlakové straty v systéme. Pri výbere spojky je preto dôležité zvoliť správnu menovitú svetlosť podľa požadovaného prietoku.

Aké tesniace materiály sa používajú?

Prednostne sa používajú elastoméry, a to vďaka ich pružným (reverzibilným) vlastnostiam pri dynamických aj statických aplikáciách. V špeciálnych prípadoch použitia sa využívajú aj tesnenia z termoplastov a/alebo kovové tesnenia.

V akom teplotnom rozsahu možno používať rýchlospojky?

Rýchlospojky spoločnosti WALTHER-PRÄZISION pokrývajú v závislosti od kombinácie použitých materiálov a konštrukčného vyhotovenia teplotný rozsah od –253 °C do +800 °C.
