Séria EF61.29

OPÝTAŤ SA / ODOSLAŤ DOPYT

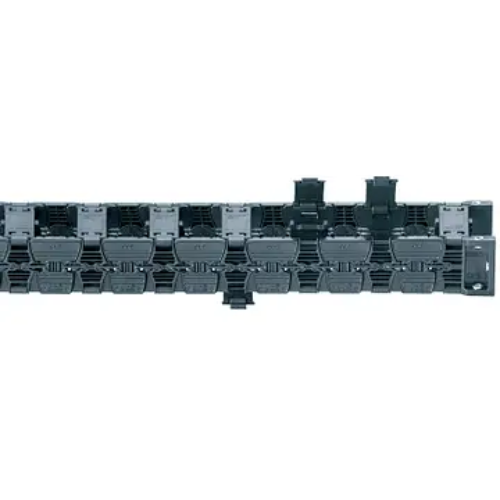

Energetická reťaz e-chain® séria EF61.29

úplne odnímateľné spojnice na vnútornom a vonkajšom rádiuse
vysoká dynamika
extrémne nízke vibrácie
prakticky žiadny mnohouholníkový efekt, hladký chod
spojnice otvárateľné na vnútornom aj vonkajšom polomere ohybu, z obidvoch strán

Certifikáty a normy:

Kedy použiť:	Kedy zvoliť iný:
keď potrebujete extrémne tichú energetickú reťaz s nízkymi vibráciami a vnútornou výškou 29 mm pre veľmi vysoké rýchlosti a zrýchlenia vnútorná šírka až do 140 mm pre samonosné dĺžky až do 1,5 m a plniace hmotnosti až do 3,5 kg/m keď potrebujete optimalizovaný pomer vnútorných a vonkajších rozmerov pre vysoké tlačné a ťažné sily pre malé polomery ohybu pre minimálny oter, vhodné pre cleanroom - čistých priestorov	len obmedzená vhodnosť pre použitie v aplikáciách otočených o 90° » séria 2400/2500 pre reverzný polomer ohybu » séria 2400/2500 pre extrémne vysoké hmotnosti » séria 2400/2500 pre vysoké zaťaženie nečistotami » séria 2400/2500 keď je požadovaná o niečo väčšia samonosná dĺžka » séria E6.29

Kedy použiť:

Kedy zvoliť iný:

keď potrebujete extrémne tichú energetickú reťaz s nízkymi vibráciami a vnútornou výškou 29 mm
pre veľmi vysoké rýchlosti a zrýchlenia
vnútorná šírka až do 140 mm
pre samonosné dĺžky až do 1,5 m a plniace hmotnosti až do 3,5 kg/m
keď potrebujete optimalizovaný pomer vnútorných a vonkajších rozmerov
pre vysoké tlačné a ťažné sily
pre malé polomery ohybu
pre minimálny oter, vhodné pre cleanroom - čistých priestorov

len obmedzená vhodnosť pre použitie v aplikáciách otočených o 90°
» séria 2400/2500
pre reverzný polomer ohybu
» séria 2400/2500
pre extrémne vysoké hmotnosti
» séria 2400/2500
pre vysoké zaťaženie nečistotami
» séria 2400/2500
keď je požadovaná o niečo väčšia samonosná dĺžka
» séria E6.29

Vnútorné šírky Bi: 30 až 140 mm
Polomery ohybu R: 55 až 150 mm
Rozteč: 22 mm na článok = 46 článkov / m

Samonosný pojazd
Samonosný pojazd závisí na hmotnosti
Os X: samonosná dĺžka v m Os FLB/FLG
Os Y: hmotnosť náplne v kg/m
Dolná stupnica: pojazd S v m
FLB = bez podpory s prípustným previsom
FLG = bez podopretia s priamou hornou vetvou

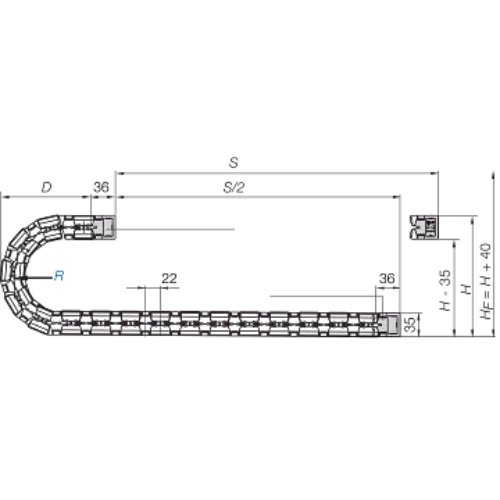

A = pohyblivý koniec
B = pevný koniec
Rozteč: 22 mm na článok
Počet článkov na m: 46
Pojazd: S
Dĺžka reťaze = S/2 + K

Poznámka: Dĺžka reťaze pre články e-chain® sa zaokrúhľuje nahor, pretože neexistujú polovičné články.

Rozmerová rada reťaze EF61.29

Obj. číslo	Bi [mm]	Ba [mm]	R [mm] polomer ohybu
EF61.29.030.R.0	30	44	055	075	100	125	150
EF61.29.040.R.0	40	54	055	075	100	125	150
EF61.29.050.R.0	50	64	055	075	100	125	150
EF61.29.060.R.0	60	74	055	075	100	125	150
EF61.29.070.R.0	70	84	055	075	100	125	150
EF61.29.080.R.0	80	94	055	075	100	125	150
EF61.29.090.R.0	90	104	055	075	100	125	150
EF61.29.100.R.0	100	114	055	075	100	125	150
EF61.29.110.R.0	110	124	055	075	100	125	150
EF61.29.120.R.0	120	134	055	075	100	125	150
EF61.29.140.R.0	140	154	055	075	100	125	150

R	055	075	100	125	150
H	175	215	265	315	365
D	105,5	125,5	150,5	175,5	200,5
K	220	280	360	440	520
