Čisté prostredie a nízke vibrácie

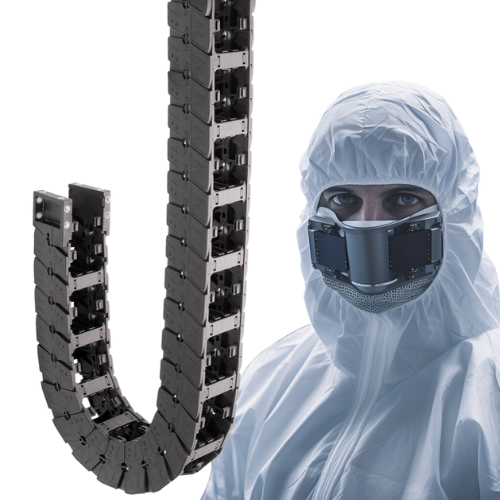

Energetická reťaz pre čisté priestory a nízke vibrácie
Energetické reťaze pre čisté priestory sú určené pre aplikácie, v ktorých je okrem spoľahlivého vedenia káblov a hadíc dôležitá aj nízka tvorba častíc, minimálne opotrebovanie, nízka hlučnosť a plynulý chod. Špeciálne energetické reťaze igus® sú vhodné pre citlivé aplikácie v elektrotechnickom, polovodičovom, medicínskom či laboratórnom priemysle. Vybrané energetické reťaze sú testované podľa DIN EN ISO 14644-1 a ponúkajú riešenia pre čisté priestory až do ISO triedy 1. Pri výbere je možné zohľadniť aj požiadavky na nízke vibrácie, hlučnosť a vysokú dynamiku pohybu.
Energetické reťaze pre čisté priestory
Pre aplikácie s vysokými požiadavkami na čistotu prostredia sú k dispozícii špeciálne riešenia s nízkym uvoľňovaním častíc. Ich vhodnosť pre jednotlivé triedy čistoty bola overená testami podľa ISO 14644-1, pričom pri vybraných produktoch boli vykonané skúšky aj inštitútom Fraunhofer IPA.
Medzi riešenia pre čisté priestory patria najmä e-skin®, E6.1, E6 a E3. Konkrétna vhodnosť závisí od série, konfigurácie a prevádzkových podmienok.
Hlavné výhody
- vhodnosť pre čisté priestory podľa ISO 14644-1
- riešenia až do ISO triedy 1
- nízke uvoľňovanie častíc
- vysoká odolnosť proti oderu
- plynulý chod a nízka hlučnosť
- vhodnosť pre dynamické aplikácie
Riešenia pre čisté priestory a nízke vibrácie
e-skin® - energetická reťaz e-skin® je špeciálne navrhnutá pre aplikácie v čistých priestoroch. Ponúka nízke uvoľňovanie častíc a spoľahlivé vedenie káblov pri dynamických pohyboch.
E6.1 - energetická reťaz E6.1 kombinuje veľmi tichý chod, nízke vibrácie a vysokú spoľahlivosť. Je vhodná pre citlivé dynamické aplikácie a vybrané triedy čistých priestorov.
E6 - energetická reťaz E6 je určená pre aplikácie s požiadavkami na nízku hlučnosť, plynulý chod a vysokú stabilitu. Vybrané prevedenia sú vhodné aj do čistých priestorov.
E3 - energetická reťaz E3 sa vyznačuje nízkym opotrebovaním a veľmi tichým chodom. Je vhodná pre dynamické aplikácie s vysokými rýchlosťami a zrýchleniami a pre vybrané čisté priestory.
T3 - energetická reťaz T3 je vhodná pre aplikácie, kde je prioritou nízka hlučnosť, plynulý chod a nízke vibrácie.
Energetická reťaz s nízkou hlučnosťou a vibráciami
V aplikáciách, kde môže hlučnosť alebo vibrácie ovplyvniť výrobný proces, meranie alebo kvalitu výsledného produktu, je dôležitý plynulý pohyb energetickej reťaze.
Špeciálne série igus® využívajú optimalizovanú konštrukciu článkov a spojov, ktorá minimalizuje relatívny pohyb medzi jednotlivými článkami. Výsledkom je tichý chod, nízke vibrácie a nízke opotrebovanie aj pri dynamickej prevádzke.
Ďalšia séria energetických reťazí pre cleanroom:
- Energetická reťaz TH3: na vyžiadanie
✅ Typická odvetvia a aplikácie: polovodičový priemysel, mikroelektronika, elektrotechnická výroba, výroba plochých displejov, laboratórna technika, tlačiarenska technika, zdravotnícka technika, automatizácia a robotika, aplikácie s maximálnym zrýchlením
Rozdelenie podľa triedy ISO
Testy ISO CLASS
Fraunhoferov inštitút IPA testoval rôzne rady energetických reťazí igus podľa normy DIN EN ISO 14644-1. Preto je teraz možné presne stanoviť potenciálne použitie takmer všetkých hlavných elektronických reťazí igus v čistých priestoroch.
| Výsledok podľa DIN EN ISO 14644-1 | Séria e-chains® |
Report č. | Rýchlosť [m/s] |
|---|---|---|---|
| ISO Class 1 | SKF12O/SKF12C e-skin single pod system | IG 2102-1212 | 0.5 / 1.0 / 2.0 |
| ISO Class 1 | e-skin flat 3 layers | IG 2107-1242 | 0.5 / 1.0 / 2.0 |
| ISO Class 1 | SKS28.068.02.1 e-skin soft + cable | IG 1907-1125 | 0.5 / 1.0 / 2.0 |
| ISO Class 1 | SKY28.068.02.1 e-skin hybrid | IG 1907-1125 | 0.5 / 1.0 / 2.0 |
| ISO Class 1 | SK28.068.0500.02.1 | IG 1907-1125 | 0.5 / 1.0 / 2.0 |
| ISO Class 1 | E61.29.050.075.0 | IG 1303-640 | 0.5 / 1.0 / 2.0 |
| ISO Class 3 | E6.29.050.055.0 | IG 0308-295 | 1.0/2.0 |
| ISO Class 1 | E3.15.040.075.0 | IG 0704-400 | 0.5 |
| ISO Class 2 | 1500.050.038.0 | IG 1303-640-1 | 0.5 / 1.0 / 2.0 |
| ISO Class 5 | T3.29.050.038.0 | IG 1303-640-1 | 0.5 |
| ISO Class 2 | E14.3.038.0 | IG 0308-295 | 1.0 |
| ISO Class 3 | 2500.05.055.0 | IG 0308-295 | 2.0 |
| ISO Class 3 | E6.29.060.150.0 | IG 0704-400 | 0.5 |
| ISO Class 5 | E4.32.10.063.0 | IG 1303-640-1 | 0.5 / 1.0 / 2.0 |
| ISO Class 3 | 280.10.100 | IG 0308-295 | 1.0 |
 |
Výrobky společnosti igus® jsou navrženy tak, aby uvolňovaly co nejméně částic do okolí, zejména u pohyblivých částí jako jsou energetické řetězy a kabely. To vyžaduje vysokou odolnost proti oděru. Každý výrobek je pečlivě testován v laboratoři igus® a pak také Fraunhoferovým institutem IPA, který mnohým výrobkům uděluje nejlepší možnou klasifikaci - třídu ISO 1. |
Porovnanie produktov cleanroom
Porovnanie produktov igus pre cleanroom
⬤⬤⬤⬤⬤ Najvhodnejšie | ⬤ Menej vhodné | ✔ Áno | X Nie
| e-skin flat | e-skin tube | Energetická reťaz C6 |
Energetická reťaz E6/E6.1 |
CFCLEAN | |
|---|---|---|---|---|---|
 |
 |
 |
 |
 |
|
| Trieda 1 podľa normy EN ISO 14644-1 | ✔ | ✔ | Priebežné skúšky v čistých priestoroch | ✔ | ✔ |
| Princíp modularity |
⬤⬤⬤⬤⬤ | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⬤⬤ | ⬤⬤⭘⭘⭘ |
| Jednotlivo vymeniteľné súčiastky |
✔ | ✔ | ✔ | ✔ | X |
| Rýchle plnenie, otevárateľné |
⬤⬤⬤⬤⭘ | ⬤⬤⬤⬤⬤ | ⬤⬤⬤⬤⬤ | ⬤⬤⬤⬤⬤ | X |
| Rýchle dodanie | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⬤⬤ | ⬤⬤⭘⭘⭘ |
| Jednoduchá údržba | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⬤⬤ | ⬤⬤⬤⬤⬤ | ⬤⭘⭘⭘⭘ |
| Možnosť skrátenia | ✔ | ✔ | ✔ | ✔ | X |
| Je ju možné rozšíriť | ✔ | X | ✔ | ✔ | X |
| Vysoká produktivita | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⭘⭘ |
| Žiadne minimálne odberové množstvo | ✔ | ✔ | ✔ | ✔ | X |
| Nákladovo efektívna | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⬤⬤ | ⬤⬤⬤⭘⭘ |
| Vhodná pre samonosné aplikácie | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⬤⬤ | ⬤⬤⬤⬤⬤ | ⬤⬤⭘⭘⭘ |
| Pre vysokú dynamiku | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⬤⬤ | ⬤⬤⬤⬤⬤ | ⬤⬤⬤⭘⭘ |
| Úspora miesta |
⬤⬤⬤⬤⬤ | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⬤⭘ | ⬤⬤⭘⭘⭘ |
| Hmotnosť náplne | ⬤⬤⭘⭘⭘ | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⬤⬤ | ⬤⬤⬤⬤⬤ | ⬤⬤⭘⭘⭘ |
| Záruka 48 mesiacov | ✔ | ✔ | ✔ | ✔ | X |
| Šetrí zdroje | ✔ | ✔ | ✔ | ✔ | X |
| Všetko z jedného zdroja (reťaz, kábel, konektor) | ✔ | ✔ | ✔ | ✔ | ✔ |
| Produkty sú k dispozíci aj jednotlivo | ✔ | ✔ | ✔ | ✔ | X |
| Tichá a plynulá prevádzka | ⬤⬤⬤⬤⬤ | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⬤⭘ | ⬤⬤⬤⭘⭘ | ⬤⬤⬤⬤⭘ |
| Online výpočet životnosti | X | X | X | ✔ | X |
| Online konfigurátor vnútorného delenia | Pripravuje sa |
✔ | X | ✔ | ✔ |
| Vhodné pre odvetvia | Elektrotechnická výroba 3C industries Lepenie Dávkovač Polovodičový priemysel Výroba FPD Zdravotnícka technika Mikroelektronika AOI |
Elektrotechnická výroba 3C industries Dávkovač Brúsenie skla Polovodičový priemysel Výroba FPD Mikroelektronika AOI |
Elektrotechnická výroba Polovodičový priemysel Výroba FPD Mikroelektronika Panelové roboty Baliaca technika |
Elektrotechnická výroba Polovodičový priemysel Výroba FPD Mikroelektronika Panelové roboty Baliaca technika Plottery Zdravotnícka technika |
Elektrotechnická výroba 3C industries Mikroelektronika Polovodičový priemysel Výroba FPD |
