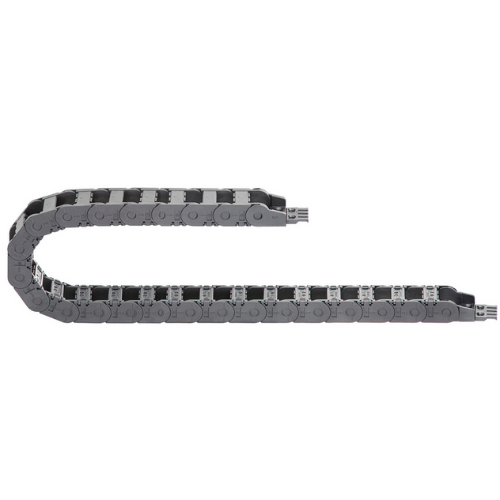

Energetická reťaz e-chain® séria 2400/2500

Séria 2400 - otvárateľná na vnútornom polomere

energetický řetěz série 2400

Séria 2500 - otvárateľná na vonkajšom polomere

energetický řetěz série 2500

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Kedy použiť: Kedy zvoliť inú:
  • ak je potrebný stredne veľký, robustný systém s vnútornou výškou 25 mm
  • keď požadujete vnútornú šírku až do 125 mm
  • pre samonosné dĺžky až do 2,25 m a plniacu hmotnosť až do 4,8 kg/m
  • keď je potrebný otvárateľný systém pre rýchle otváranie zľava alebo sprava
2400
 2500
Serie_2400 Serie_2500
Vnútorná šírka Bi: 25 až 125 mm
Polomer ohybu R: 55 až 250 mm
Rozteč: 46 mm na článok = 22 článkov / m

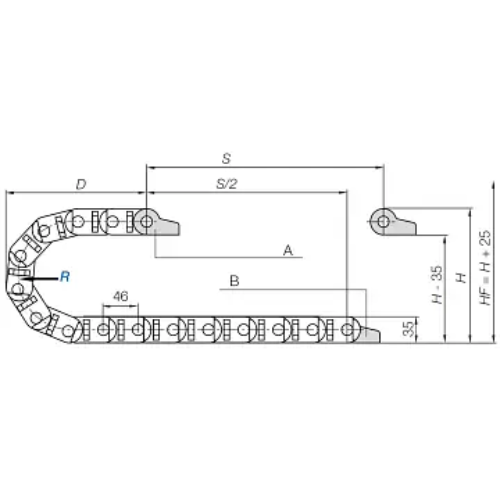

Serie 2400,2500 výkres A1 = Pohyblivý koniec
A2 = Pevný koniec
Rozteč: 46 mm
Články na m: 22
Pojazd: S
Dĺžka reťaze = S/2 + K
série 2500,2400 Diagramm Samonosné pojazdy
Závislosť samonosnej dĺžky od dodatočného zaťaženia
Os X: Samonosná dĺžka v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menšie merítko: dĺžka pojazdu S v m
FLB = Samonosná dĺžka bez priehybu hornej vetvy
FLG = Samonosná dĺžka s max. povoleným priehybom

Rozmerová rada reťaze série 2400/2500

Obj. číslo
 Bi
[mm]
 Ba
[mm]
 R [mm] polomer ohybu
2400.02.R.0
 25 41 055
 075
 100
 125
 200
 225
 250
2400.03.R.0
 38 54 055
 075
 100
 125
 200
 225
 250
2400.05.R.0
 57 73 055
 075
 100
 125
 200
 225
 250
2400.07.R.0
 77 93 055
 075
 100
 125
 200
 225
 250
2400.09.R.0
 89 105 055
 075
 100
 125
 200 225
 250
2400.10.R.0
 103 119 055
 075
 100
 125
 200
 225
 250
2400.12.R.0
 125 141 055
 075
 100
 125
 200
 225
 250
R 055 075 100 125 150 175 200 225 250
H 145 185 235 285 335 385 435 485 535
D 142 162 187 212 237 262 287 312 337
K 265 330 410 485 565 645 725 800 880
Koncovky

série 2400,2500 koncovka otočná

Koncovky otočné - štandard

série 2400,2500 koncovka pojistná

Koncovky pevné (nevýkyvné)

série 2400,2500 koncovka ocelová

Oceľová koncovka
série 2400,2500 výkres koncovky otočná
Koncovka, kompletná sada

série 2400,2500 výkres koncovky pojistné
Koncovka, kompletná sada

série 2400,2500 výkres koncovky ocelová
Koncovka, kompletná sada
  • otočná
  • pre krátke a dlhé pojazdy
  • pre omezené montážní prostory
  • odolné voči korózii
  • pre vertikálne aplikácie
  • nevýkyvné voči prvému článku
  • pre extrémne zrýchlenie
  • odolné voči korózii
  • jeden diel pre všetky šírky reťaze
  • možné skrutkové spojenie mimo profil reťaze
  • elektricky vodivá

Objednávací kľúč

🔑 Objednávací kľúč
2400.02.055.0
2400.02.075.0
2400.02.100.0
2400.02.125.0
2400.02.150.0
2400.02.175.0
2400.02.200.0
2400.02.225.0
2400.02.250.0
2400.03.055.0
2400.03.075.0
2400.03.075/075.0
2400.03.100.0
2400.03.125.0
2400.03.150.0
2400.03.175.0
2400.03.200.0
2400.03.225.0
2400.03.250.0
2400.05.055.0
2400.05.075.0
2400.05.075/075.0
2400.05.100.0
2400.05.125.0
2400.05.150.0
2400.05.175.0
2400.05.200.0
2400.05.225.0
2400.05.250.0
2400.05AG.075.0
2400.05AG.100.0
2400.05AG.125.0
2400.05AG.150.0
2400.05AG.175.0
2400.05AG.200.0
2400.05AG.225.0
2400.05AG.250.0
2400.05AG5.075.0
2400.05AG5.100.0
2400.05D36.075.0
2400.05D36.100.0
2400.05D36.125.0
2400.05D36.150.0
2400.05D36.175.0
2400.05D36.200.0
2400.05D36.225.0
2400.05D36.250.0
2400.07.055.0
2400.07.075.0
2400.07.075/075.0
2400.07.100.0
2400.07.125.0
2400.07.150.0
2400.07.175.0
2400.07.200.0
2400.07.225.0
2400.07.250.0
2400.07AG5.075.0
2400.07AG5.100.0
2400.07AG5.125.0
2400.07AG5.150.0
2400.07AG5.175.0
2400.07AG5.200.0
2400.07AG5.250.0
2400.09.055.0
2400.09.055/250.0
2400.09.075.0
2400.09.075/075.0
2400.09.100.0
2400.09.125.0
2400.09.150.0
2400.09.175.0
2400.09.200.0
2400.09.225.0
2400.09.250.0
2400.10.055.0
2400.10.075.0
2400.10.075/075.0
2400.10.100.0
2400.10.125.0
2400.10.150.0
2400.10.175.0
2400.10.200.0
2400.10.225.0
2400.10.250.0
2400.10D36.055.0
2400.10D36.075.0
2400.10D36.100.0
2400.10D36.125.0
2400.10D36.150.0
2400.10D36.175.0
2400.10D36.200.0
2400.10D36.225.0
2400.10D36.250.0
2400.12.055.0
2400.12.075.0
2400.12.100.0
2400.12.125.0
2400.12.150.0
2400.12.175.0
2400.12.200.0
2400.12.225.0
2400.12.250.0
🔑 Objednávací kľúč
2500.02.055.0
2500.02.055.0.ESD
2500.02.075.0
2500.02.075.0.ESD
2500.02.100.0
2500.02.100.0.ESD
2500.02.125.0
2500.02.125.0.ESD
2500.02.150.0
2500.02.175.0
2500.02.175.0.ESD
2500.02.200.0
2500.02.225.0
2500.02.250.0
2500.03.055.0
2500.03.055.0.ESD
2500.03.075.0
2500.03.075.0.ESD
2500.03.075/650.0
2500.03.100.0
2500.03.100.0.ESD
2500.03.125.0
2500.03.125.0.ESD
2500.03.150.0
2500.03.175.0
2500.03.175.0.ESD
2500.03.200.0
2500.03.225.0
2500.03.250.0
2500.05.055.0
2500.05.055.0.ESD
2500.05.075.0
2500.05.075.0.ESD
2500.05.100.0
2500.05.100.0.ESD
2500.05.125.0
2500.05.125.0.ESD
2500.05.150.0
2500.05.175.0
2500.05.175.0.ESD
2500.05.200.0
2500.05.225.0
2500.05.250.0
2500.05D36.055.0
2500.05D36.075.0
2500.05D36.100.0
2500.05D36.125.0
2500.05D36.150.0
2500.05D36.175.0
2500.05D36.200.0
2500.05D36.225.0
2500.05D36.250.0
2500.07.055.0
2500.07.055.0.ESD
2500.07.075.0
2500.07.075.0.ESD
2500.07.100.0
2500.07.100.0.ESD
2500.07.125.0
2500.07.125.0.ESD
2500.07.150.0
2500.07.175.0
2500.07.175.0.ESD
2500.07.200.0
2500.07.225.0
2500.07.250.0
2500.09.055.0
2500.09.055.0.ESD
2500.09.075.0
2500.09.075.0.ESD
2500.09.100.0
2500.09.100.0.ESD
2500.09.125.0
2500.09.125.0.ESD
2500.09.150.0
2500.09.175.0
2500.09.175.0.ESD
2500.09.200.0
2500.09.225.0
2500.09.250.0
2500.10.055.0
2500.10.055.0.ESD
2500.10.075.0
2500.10.075.0.ESD
2500.10.100.0
2500.10.100.0.ESD
2500.10.125.0
2500.10.125.0.ESD
2500.10.150.0
2500.10.175.0
2500.10.175.0.ESD
2500.10.200.0
2500.10.225.0
2500.10.250.0
2500.10D36.055.0
2500.10D36.075.0
2500.10D36.100.0
2500.10D36.125.0
2500.10D36.150.0
2500.10D36.175.0
2500.10D36.200.0
2500.10D36.225.0
2500.10D36.250.0
2500.12.055.0
2500.12.055.0.ESD
2500.12.075.0
2500.12.075.0.ESD
2500.12.100.0
2500.12.100.0.ESD
2500.12.125.0
2500.12.125.0.ESD
2500.12.150.0
2500.12.175.0
2500.12.175.0.ESD
2500.12.200.0
2500.12.225.0
2500.12.250.0
