Séria E61.29

energetický řetěz série E61.29
OPÝTAŤ SA / ODOSLAŤ DOPYT

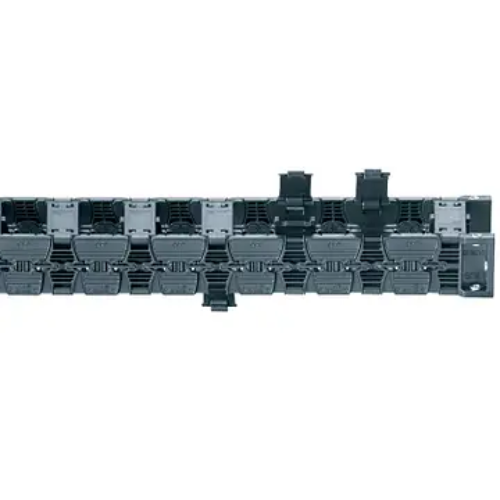

Energetická reťaz e-chain® séria E61.29

  • otvárateľné spojnice na vnútornom a vonkajšom rádiuse
  • vysoká dynamika
  • extrémne nízké vibrácie
  • upevnenie z ľubovoľnej strany pomocou montážnych držiakov KMA
  • prakticky žiadny mnohouholníkový efekt, hladký chod

Certifikáty a normy: cleanroom

Kedy použiť: Kedy zvoliť inú:

  • keď potrebujete extrémne tichú energetickú reťaz s nízkymi vibráciami a vnútornou výškou 29 mm

  • pre veľmi vysoké rýchlosti a zrýchlenia

  • vnútorná šírka až do 140 mm

  • pre samonosné dĺžky až do 1,5 m a plniace hmotnosti až do 3,5 kg/m

  • keď potrebujete optimalizovaný pomer vnútorných a vonkajších rozmerov

  • pre vysoké tlačné a ťažné sily

  • pre malé polomery ohybu

  • pre minimálny oter, vhodné pre cleanroom - čistých priestorov
Serie_E61.29 Vnútorné šírky Bi: 30 až 140 mm
Polomery ohybu R: 55 až 150 mm
Rozteč: 22 mm na článok = 46 článkov / m
série E6.29 Diagramm

Samonosný pojazd
Samonosný pojazd závisí na hmotnosti
Os X: samonosná dĺžka v m Os FLB/FLG
Os Y: hmotnosť náplne v kg/m
Dolná stupnica: pojazd S v m
FLB = bez podpory s prípustným previsom
FLG = bez podopretia s priamou hornou vetvou

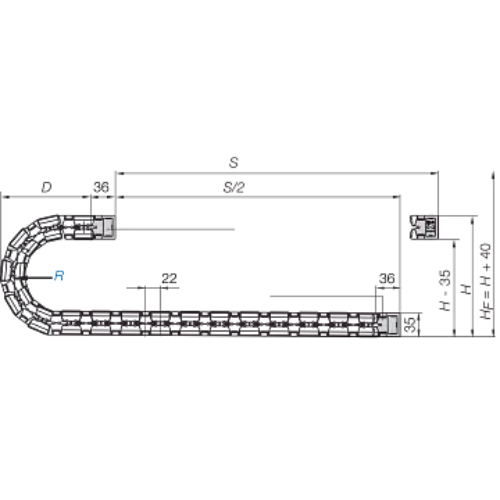

série E61.29 výkres A = pohyblivý koniec
B = pevný koniec
Rozteč: 22 mm na článok
Počet článkov na m: 46
Pojazd: S
Dĺžka reťaze = S/2 + K

Rozmerová rada reťaze E61.29

Obj. číslo  Bi [mm] Ba [mm] R [mm] polomer ohybu
E61.29.030.R.0 30 44 055 075 100 125 150
E61.29.040.R.0
 40 54 055
 075
 100
 125
 150
E61.29.050.R.0
 50 64 055
 075
 100
 125
 150
E61.29.060.R.0
 60 74 055
 075
 100
 125
 150
E61.29.070.R.0
 70 84 055
 075
 100
 125
 150
E61.29.080.R.0
 80 94 055
 075
 100
 125
 150
E61.29.090.R.0
 90 104 055
 075
 100
 125
 150
E61.29.100.R.0
 100 114 055
 075
 100
 125
 150
E61.29.110.R.0
 110 124 055
 075
 100
 125
 150
E61.29.120.R.0
 120 134 055
 075
 100
 125
 150
E61.29.140.R.0
 140 154 055
 075
 100
 125
 150
R 055 075 100 125 150
H 175 215 265 315 365
D 105,5 125,5 150,5 175,5 200,5
K 220 280 360 440 520

Objednávací kľúč

🔑 Objednávací kľúč
E61.29.030.055.0
E61.29.030.075.0
E61.29.030.100.0
E61.29.030.125.0
E61.29.030.150.0
E61.29.040.055.0
E61.29.040.075.0
E61.29.040.100.0
E61.29.040.125.0
E61.29.040.150.0
E61.29.050.055.0
E61.29.050.075.0
E61.29.050.100.0
E61.29.050.125.0
E61.29.050.150.0
E61.29.060.055.0
E61.29.060.075.0
E61.29.060.100.0
E61.29.060.125.0
E61.29.060.150.0
E61.29.070.055.0
E61.29.070.075.0
E61.29.070.100.0
E61.29.070.125.0
E61.29.070.150.0
E61.29.080.055.0
E61.29.080.075.0
E61.29.080.100.0
E61.29.080.125.0
E61.29.080.150.0
E61.29.090.055.0
E61.29.090.075.0
E61.29.090.100.0
E61.29.090.125.0
E61.29.090.150.0
E61.29.100.055.0
E61.29.100.075.0
E61.29.100.100.0
E61.29.100.125.0
E61.29.100.150.0
E61.29.110.055.0
E61.29.110.075.0
E61.29.110.100.0
E61.29.110.125.0
E61.29.110.150.0
E61.29.120.055.0
E61.29.120.075.0
E61.29.120.100.0
E61.29.120.125.0
E61.29.120.150.0
E61.29.140.055.0
E61.29.140.075.0
E61.29.140.100.0
E61.29.140.125.0
E61.29.140.150.0
