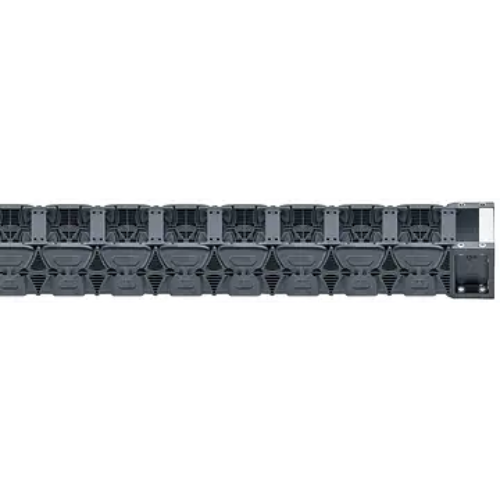

Energetická reťaz e-chain® séria E61.80

  • vysoká dynamika
  • extrémne nízke vibrácie
  • upevnenie z ľubovoľnej strany pomocou montážnych držiakov KMA
  • prakticky žiadny mnohouholníkový efekt, hladký chod
  • spojnice otvárateľné na vnútornom aj vonkajšom polomere ohybu, z obidvoch strán

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Kedy použiť: Kedy zvoliť inú:
  • keď potrebujete extrémne tichú energetickú reťaz s nízkymi vibráciami a vnútornou výškou 52 mm
  • pre veľmi vysoké rýchlosti a zrýchlenia
  • vnútorná šírka až do 600 mm
  • pre samonosné dĺžky až 10 m a plniace hmotnosti až do 11 kg/m
  • pre malé polomery ohybu
  • pre minimálny oter, vhodné pre cleanroom - čisté priestory
Serie_E61.80 Vnútorné šírky Bi: 50 až 600 mm
Polomery ohybu R: 150 až 200 mm
Rozteč: 65 mm na článok = 16 článkov / m
série E61.80 Diagramm

Samonosný pojazd
Samonosný pojazd závisí na hmotnosti
Os X: samonosná dĺžka v m Os FLB/FLG
Os Y: hmotnosť náplne v kg/m
Dolná stupnica: pojazd S v m
FLB = bez podpory s prípustným previsom
FLG = bez podopretia s priamou hornou vetvou

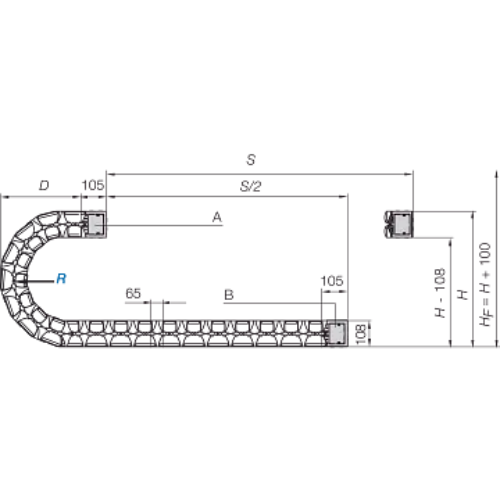

série E61.80 výkres

A = pohyblivý koniec
B = pevný koniec
Rozteč: 65 mm na článok
Počet článkov na m: 16
Pojazd: S
Dĺžka reťaze = S/2 + K

Poznámka: Dĺžka reťaze pre články e-chain® sa zaokrúhľuje nahor, pretože neexistujú polovičné články.
R 150
H 508
D 301,5
K 605

Rozmerová rada série E61.80

Obj. číslo Bi [mm] Ba [mm] R [mm] polomer ohybu
E61.80.05.R.0 50 10 150
E61.80.06.R.0
 65 115 150
E61.80.07.R.0
 75 125 150
E61.80.08.R.0
 87 137 150
E61.80.10.R.0
 100 150 150
E61.80.11.R.0
 112 162 150
E61.80.12.R.0
 125 175 150
E61.80.13.R.0
 137 187 150
E61.80.15.R.0
 150 200 150
E61.80.16.R.0
 162 212 150
E61.80.17.R.0
 175 225 150
E61.80.18.R.0
 187 237 150
E61.80.20.R.0
 200 250 150
E61.80.21.R.0
 212 262 150
E61.80.22.R.0
 225 275 150
E61.80.23.R.0
 237 287 150
E61.80.25.R.0
 250 300 150
E61.80.26.R.0
 262 312 150
E61.80.27.R.0
 275 325 150
E61.80.28.R.0
 287 337 150
E61.80.30.R.0
 300 350 150
E61.80.31.R.0
 312 362 150
E61.80.32.R.0
 325 375 150
E61.80.33.R.0
 337 387 150
E61.80.35.R.0
 350 400 150
E61.80.36.R.0
 362 412 150
E61.80.37.R.0
 375 425 150
E61.80.38.R.0
 387 437 150
E61.80.40.R.0
 400 450 150
E61.80.41.R.0
 412 462 150
E61.80.42.R.0
 425 475 150
E61.80.43.R.0
 437 487 150
E61.80.45.R.0
 450 500 150
E61.80.46.R.0
 462 512 150
E61.80.47.R.0
 475 525 150
E61.80.48.R.0
 487 537 150
E61.80.50.R.0
 500 550 150
E61.80.51.R.0
 512 562 150
E61.80.52.R.0
 525 575 150
E61.80.53.R.0
 537 587 150
E61.80.55.R.0
 550 600 150
E61.80.60.R.0
 600 650 150
