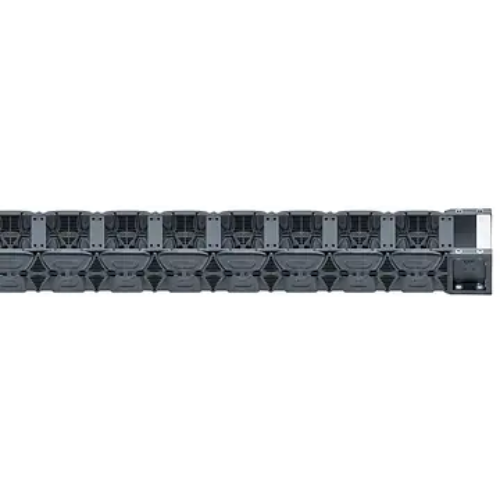

Séria E61.62

• keď potrebujete extrémne tichú energetickú reťaz s nízkymi vibráciami a vnútornou výškou 52 mm
• pre veľmi vysoké rýchlosti a zrýchlenia
• vnútorná šírka až do 400 mm
• pre samonosné dĺžky až 8 m a plniace hmotnosti až do 11 kg/m
• pre malé polomery ohybu
• pre minimálny oter, vhodné pre cleanroom - čisté priestry

• len obmedzená vhodnosť pre bočné aplikácie
  » séria E4.56
• pre obrátený polomer ohybu RBR
  » séria E4.56
• pre extrémne vysoké hmotnosti
•
  » séria E4.56
• pre vysoké zaťaženie nečistotami
  » séria E4.56
• ak sa vyžaduje o niečo dlhšia samonosná dĺžka
  » séria E6.52

Samonosný pojazd
Samonosný pojazd závisí na hmotnosti
Os X: samonosná dĺžka v m Os FLB/FLG
Os Y: hmotnosť náplne v kg/m

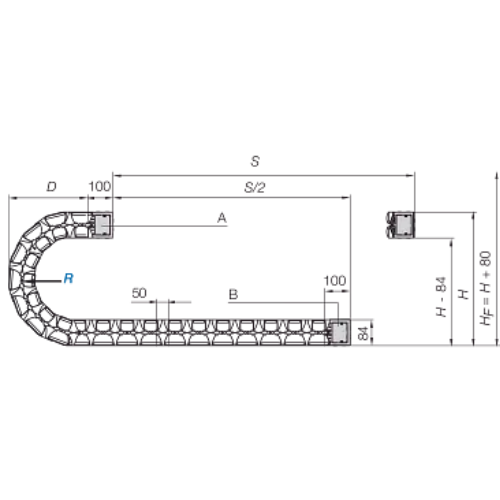

Dolná stupnica: pojazd S v m
FLB = bez podpory s prípustným previsom
FLG = bez podopretia s priamou hornou vetvou

A = pohyblivý koniec
B = pevný koniec
Rozteč: 50 mm na článok
Počet článkov na m: 20
Pojazd: S
Dĺžka reťaze = S/2 + K

Poznámka: Dĺžka reťaze pre články e-chain® sa zaokrúhľuje nahor, pretože neexistujú polovičné články.
