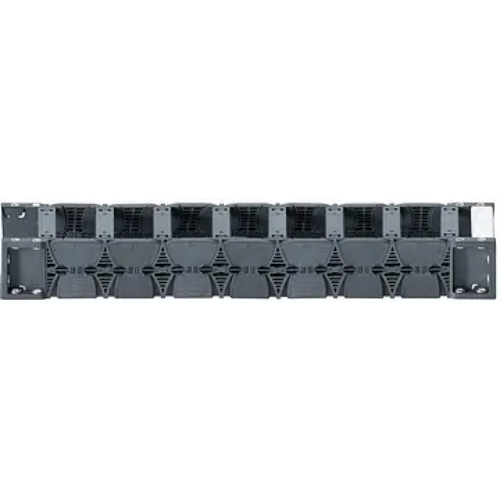

Energetická reťaz e-chain® séria E61.52

  • vysoká dynamika
  • extrémne nízke vibrácie
  • upevnenie z ľubovoľnej strany pomocou montážnych držiakov KMA
  • prakticky žiadny mnohouholníkový efekt, hladký chod
  • spojnice otvárateľné na vnútornom aj vonkajšom polomere ohybu, z obidvoch strán

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Kedy použiť: Kedy zvoliť inú:
  • keď potrebujete extrémne tichú energetickú reťaz s nízkymi vibráciami a vnútornou výškou 52 mm

  • pre veľmi vysoké rýchlosti a zrýchlenia

  • vnútorná šírka až do 300 mm

  • pre samonosné dĺžky až do 1,75 m a plniace hmotnosti až do 11 kg/m

  • pre malé polomery ohybu

  • pre minimálny oter, vhodné pre cleanroom - čistých priestorov
Serie_E61.52

Vnútorné šírky Bi: 40 až 300 mm

Polomery ohybu R: 75 až 200 mm

Rozteč: 30 mm na článok = 34 článkov / m
série E61.52 Diagramm

Samonosný pojazd
Samonosný pojazd závisí na hmotnosti
Os X: samonosná dĺžka v m Os FLB/FLG
Os Y: hmotnosť náplne v kg/m
Dolná stupnica: pojazd S v m
FLB = bez podpory s prípustným previsom
FLG = bez podopretia s priamou hornou vetvou

Poznámka: Dĺžka reťaze pre články e-chain® sa zaokrúhľuje nahor, pretože neexistujú polovičné články.

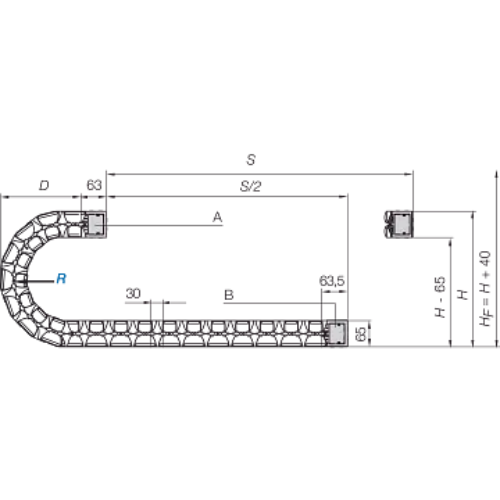

série E61.52 výkres A = pohyblivý koniec
B = pevný koniec
Rozteč: 30 mm na článok
Počet článkov na m: 34
Pojazd: S
Dĺžka reťaze = S/2 + K

Rozmerová rada reťaze E61.52

Obj. číslo  Bi [mm] Ba [mm] R [mm] polomer ohybu
E61.52.040.R.0 40 64 075 100 125 150 175 200
E61.52.050.R.0
 50 74 075
 100 125
 150
 175
 200
E61.52.052.R.0
 52 76 075
 100
 125
 150
 175
 200
E61.52.062.R.0
 62,5 86,5 075
 100
 125
 150
 175
 200
E61.52.070.R.0
 70 94 075
 100
 125
 150
 175
 200
E61.52.075.R.0
 75 99 075
 100
 125
 150
 175
 200
E61.52.087.R.0
 87,5 111,5 075
 100
 125
 150
 175
 200
E61.52.100.R.0
 100 124 075
 100
 125
 150
 175
 200
E61.52.125.R.0
 125 149 075
 100
 125
 150
 175
 200
E61.52.150.R.0
 150 174 075
 100
 125
 150
 175
 200
E61.52.175.R.0
 175 199 075
 100
 125
 150
 175
 200
E61.52.200.R.0
 200 224 075
 100
 125
 150
 175
 200
E61.52.225.R.0
 225 249 075
 100
 125
 150
 175
 200
E61.52.250.R.0
 250 274 075
 100
 125
 150
 175
 200
E61.52.275.R.0
 275 299 075
 100
 125
 150
 175
 200
E61.52.300.R.0
 300 324 075
 100
 125
 150
 175
 200
R 075 100 125 150 175 200
H 265 315 365 415 465 515
D 153 178 203 228 253 278
K 300 375 455 535 610 690

Objednávací kľúč

🔑 Objednávací kľúč
E61.52.040.075.0
E61.52.040.100.0
E61.52.040.125.0
E61.52.040.150.0
E61.52.040.175.0
E61.52.040.200.0
E61.52.050.075.0
E61.52.050.100.0
E61.52.050.125.0
E61.52.050.150.0
E61.52.050.175.0
E61.52.050.200.0
E61.52.052.075.0
E61.52.052.100.0
E61.52.052.125.0
E61.52.052.150.0
E61.52.052.175.0
E61.52.052.200.0
E61.52.062.075.0
E61.52.062.100.0
E61.52.062.125.0
E61.52.062.150.0
E61.52.062.175.0
E61.52.062.200.0
E61.52.070.075.0
E61.52.070.100.0
E61.52.070.125.0
E61.52.070.150.0
E61.52.070.175.0
E61.52.070.200.0
E61.52.075.075.0
E61.52.075.100.0
E61.52.075.125.0
E61.52.075.150.0
E61.52.075.175.0
E61.52.075.200.0
E61.52.087.075.0
E61.52.087.100.0
E61.52.087.125.0
E61.52.087.150.0
E61.52.087.175.0
E61.52.087.200.0
E61.52.100.075.0
E61.52.100.100.0
E61.52.100.125.0
E61.52.100.150.0
E61.52.100.175.0
E61.52.100.200.0
E61.52.125.075.0
E61.52.125.100.0
E61.52.125.125.0
E61.52.125.150.0
E61.52.125.175.0
E61.52.125.200.0
E61.52.150.075.0
E61.52.150.100.0
E61.52.150.125.0
E61.52.150.150.0
E61.52.150.175.0
E61.52.150.200.0
E61.52.175.075.0
E61.52.175.100.0
E61.52.175.125.0
E61.52.175.150.0
E61.52.175.175.0
E61.52.175.200.0
E61.52.200.075.0
E61.52.200.100.0
E61.52.200.125.0
E61.52.200.150.0
E61.52.200.175.0
E61.52.200.200.0
E61.52.225.075.0
E61.52.225.100.0
E61.52.225.125.0
E61.52.225.150.0
E61.52.225.175.0
E61.52.225.200.0
E61.52.250.075.0
E61.52.250.100.0
E61.52.250.125.0
E61.52.250.150.0
E61.52.250.175.0
E61.52.250.200.0
E61.52.275.075.0
E61.52.275.100.0
E61.52.275.125.0
E61.52.275.150.0
E61.52.275.175.0
E61.52.275.200.0
E61.52.300.075.0
E61.52.300.100.0
E61.52.300.125.0
E61.52.300.150.0
E61.52.300.175.0
E61.52.300.200.0
