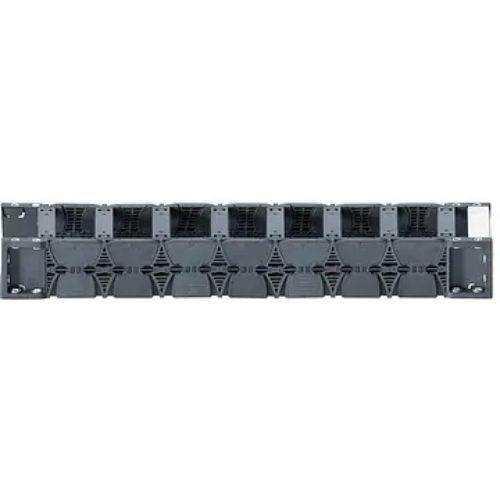

Energetická reťaz e-chain® séria E61.40

  • vysoká dynamika
  • extrémne nízke vibrácie
  • upevnenie z ľubovoľnej strany pomocou montážnych držiakov KMA
  • prakticky žiadny mnohouholníkový efekt, hladký chod
  • spojnice otvárateľné na vnútornom aj vonkajšom polomere ohybu, z obidvoch strán

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Kedy použiť: Kedy zvoliť inú:
  • keď potrebujete extrémne tichú energetickú reťaz s nízkymi vibráciami a vnútornou výškou 40 mm

  • pre veľmi vysoké rýchlosti a zrýchlenia

  • vnútorná šírka až do 300 mm

  • pre samonosné dĺžky až do 2,5 m a plniace hmotnosti až do 11 kg/m

  • pre malé polomery ohybu

  • pre minimálny oter, vhodné pre cleanroom - čistých priestorov
Serie_E61.40

Vnútorné šírky Bi: 40 až 300 mm
Polomery ohybu R: 63 až 200 mm
Rozteč: 27,8 mm na článok = 36 článkov / m
série E61.40 Diagramm

Samonosný pojazd
Samonosný pojazd závisí na hmotnosti
Os X: samonosná dĺžka v m Os FLB/FLG
Os Y: hmotnosť náplne v kg/m
Dolná stupnica: pojazd S v m
FLB = bez podpory s prípustným previsom
FLG = bez podopretia s priamou hornou vetvou

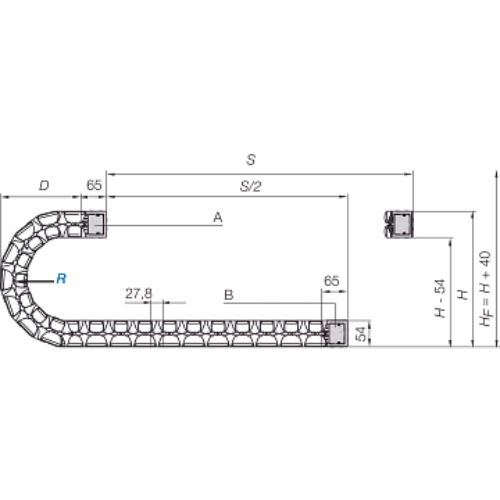

série E61.40 výkres

A = pohyblivý koniec
B = pevný koniec
Rozteč: 27,5 mm na článok
Počet článkov na m: 36
Pojazd: S
Dĺžka reťaze = S/2 + K

Poznámka: Dĺžka reťaze pre články e-chain® sa zaokrúhľuje nahor, pretože neexistujú polovičné články.
Obj. číslo  Bi [mm] Ba [mm] R [mm] polomer ohybu
E61.40.040.R.0 40 56 063 075 100 125 150 200
E61.40.050.R.0
 50 66 063
 075
 100
 125
 150
 200
E61.40.052.R.0
 52 68 063
 075
 100
 125
 150
 200
E61.40.062.R.0
 62 78 063
 075
 100
 125
 150
 200
E61.40.070.R.0
 70 86 063
 075
 100
 125
 150
 200
E61.40.075.R.0
 75 91 063
 075
 100
 125
 150
 200
E61.40.087.R.0
 87 103 063
 075
 100
 125
 150
 200
E61.40.100.R.0
 100 116 063
 075
 100
 125
 150
 200
E61.40.125.R.0
 125 141 063
 075
 100
 125
 150
 200
E61.40.150.R.0
 150 166 063
 075
 100
 125
 150
 200
E61.40.175.R.0
 175 191 063
 075
 100
 125
 150
 200
E61.40.200.R.0
 200 216 063
 075
 100
 125
 150
 200
E61.40.225.R.0
 225 241 063
 075
 100
 125
 150
 200
E61.40.250.R.0
 250 266 063
 075
 100
 125
 150
 200
E61.40.275.R.0
 275 291 063
 075
 100
 125
 150
 200
E61.40.300.R.0
 300 316 063
 075
 100
 125
 150
 200
R 063 075 100 125 150 200
H 220 244 294 344 394 494
D 132 144 169 194 219 269
K 255 295 370 450 530 685
