Séria E61.35

energetický řetěz série E61.35
OPÝTAŤ SA / ODOSLAŤ DOPYT

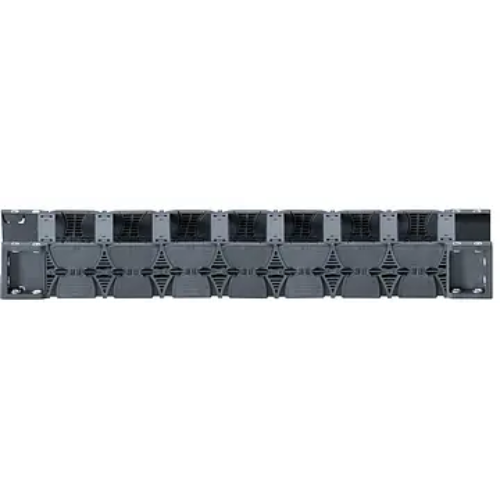

Energetická reťaz e-chain® séria E61.35

  • vysoká dynamika
  • extrémne nízké vibrácie
  • upevnenie z ľubovoľnej strany pomocou montážnych držiakov KMA
  • prakticky žiadny mnohouholníkový efekt, hladký chod
  • spojnice otvárateľné na vnútornom aj vonkajšom polomere ohybu, z obidvoch strán

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Kedy použiť: Kedy zvoliť inú:

  • keď potrebujete extrémne tichú energetickú reťaz s nízkymi vibráciami a vnútornou výškou 35 mm

  • pre veľmi vysoké rýchlosti a zrýchlenia

  • vnútorná šírka až do 140 mm

  • pre samonosné dĺžky až do 1,9 m a plniace hmotnosti až do 6 kg/m

  • pre malé polomery ohybu

  • pre minimálny oter, vhodné pre cleanroom - čistých priestorov
Serie_E61.35 Vnútorné šírky Bi: 30 až 140 mm
Polomery ohybu R: 55 až 150 mm
Rozteč: 25 mm na článok = 40 článkov / m
série E61.35 Diagramm

Samonosný pojazd
Samonosný pojazd závisí na hmotnosti
Os X: samonosná dĺžka v m Os FLB/FLG
Os Y: hmotnosť náplne v kg/m
Dolná stupnica: pojazd S v m
FLB = bez podpory s prípustným previsom
FLG = bez podopretia s priamou hornou vetvou

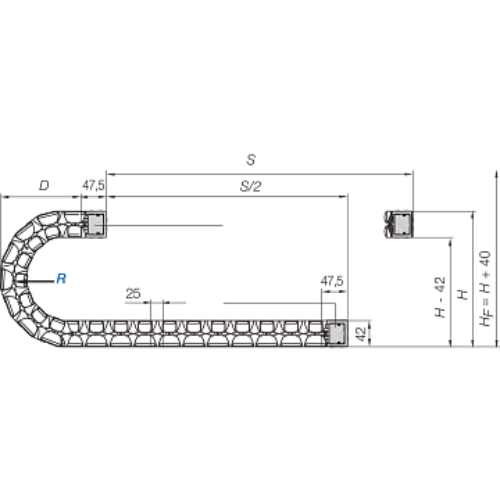

série E61.35 výkres

A = pohyblivý koniec
B = pevný koniec
Rozteč: 25 mm na článok
Počet článkov na m: 40
Pojazd: S
Dĺžka reťaze = S/2 + K

Poznámka: Dĺžka reťaze pre články e-chain® sa zaokrúhľuje nahor, pretože neexistujú polovičné články.

Rozmerová rada reťaze E61.35

Obj. číslo  Bi [mm] Ba [mm] R [mm] polomer ohybu
E61.35.030.R.0 30 46 055 075 100 125 150
E61.35.040.R.0
 40 56 055
 075
 100
 125
 150
E61.35.050.R.0
 50 66 055
 075
 100
 125
 150
E61.35.060.R.0
 60 76 055
 075
 100
 125
 150
E61.35.070.R.0
 70 86 055
 075
 100
 125
 150
E61.35.080.R.0
 80 96 055
 075
 100
 125
 150
E61.35.090.R.0
 90 106 055
 075
 100
 125
 150
E61.35.100.R.0
 100 116 055
 075
 100
 125
 150
E61.35.110.R.0
 110 126 055
 075
 100
 125
 150
E61.35.120.R.0
 120 136 055
 075
 100
 125
 150
E61.35.140.R.0
 140 156 055
 075
 100
 125
 150
R 055 075 100 125 150
H 192 232 282 332 382
D 113,5 133,5 158,5 183,5 208,5
K 225 290 365 445 525

Séria E61.35

🔑 Objednávací kľúč
E61.35.030.055.0
E61.35.030.075.0
E61.35.030.100.0
E61.35.030.125.0
E61.35.030.150.0
E61.35.040.055.0
E61.35.040.075.0
E61.35.040.100.0
E61.35.040.125.0
E61.35.040.150.0
E61.35.050.055.0
E61.35.050.075.0
E61.35.050.100.0
E61.35.050.125.0
E61.35.050.150.0
E61.35.060.055.0
E61.35.060.075.0
E61.35.060.100.0
E61.35.060.125.0
E61.35.060.150.0
E61.35.070.055.0
E61.35.070.075.0
E61.35.070.100.0
E61.35.070.125.0
E61.35.070.150.0
E61.35.080.055.0
E61.35.080.075.0
E61.35.080.100.0
E61.35.080.125.0
E61.35.080.150.0
E61.35.090.055.0
E61.35.090.075.0
E61.35.090.100.0
E61.35.090.125.0
E61.35.090.150.0
E61.35.100.055.0
E61.35.100.075.0
E61.35.100.100.0
E61.35.100.125.0
E61.35.100.150.0
E61.35.110.055.0
E61.35.110.075.0
E61.35.110.100.0
E61.35.110.125.0
E61.35.110.150.0
E61.35.120.055.0
E61.35.120.075.0
E61.35.120.100.0
E61.35.120.125.0
E61.35.120.150.0
E61.35.140.055.0
E61.35.140.075.0
E61.35.140.100.0
E61.35.140.125.0
E61.35.140.150.0
