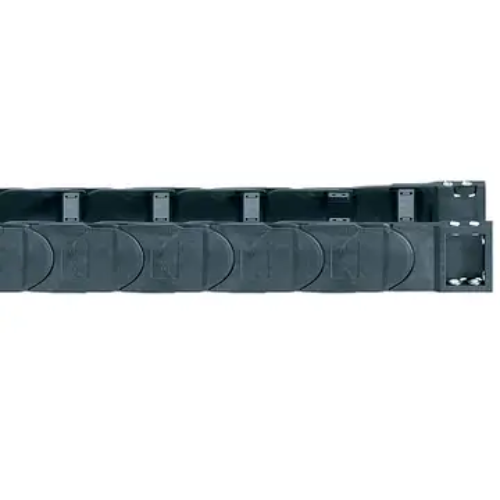

Energetická reťaz e-chain® séria 14240/14340

  1. Možnosť demontovať priečky na obidvoch stranách reťaze
  2. Otváracie vymeniteľné  veká na vonkajšom polomere
  3. Možnosť kombinovať uzatvorené a otvorené varianty
  4. Priečne klzné plochy pre prevádzku "na boku"
  5. Široké plastové priečky - vhodné pre káble
  6. Rôzne možnosti vnútorného členenia
  7. Výkyvné a nevýkyvné koncovky k dispozícii
  8. Koncovky KMA s montážnymi bodmi na všetkých stranách
  9. Možnosť integrovať hrebene na odľahčenie ťažných síl káblov a hadíc
  10. Nová, pevnejšia verzia vo vyhotovením na "pero a drážku"
  11. Možnosť dodať so spätným/obojstranným polomerom ohybu RBR!

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_14240_14340 Vnútorná šírka Bi: 50 až 400 mm
Polomery ohybu R: 135 až 500 mm
Rozteč: 91 mm na článok = 11 článkov / m
série 14240_14340 Diagramm Samonosné pojazdy
Závislosť samonosnej dĺžky od dodatočného zaťaženia
Os X: Samonosná dĺžka v m Osa FLB/FLG
Os Y: Hmotnosť náplne v kg/m
Dolná stupnica: Pojazd S v m
FLB = Samonosná s povoleným priehybom
FLG = Samonosný s priamou hornou vetvou

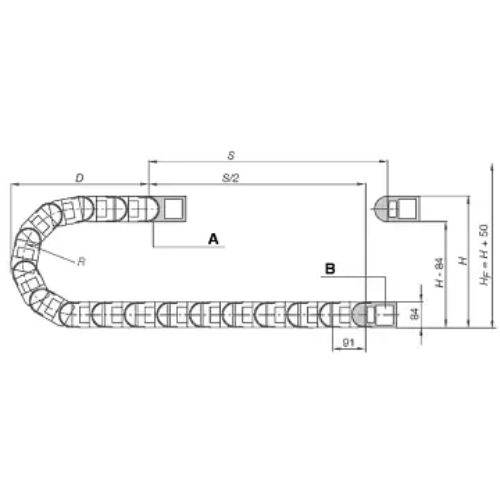

Serie_14240_14340 výkres A1 = Pohyblivý koniec
A2 = Pevný koniec
Rozteč: 91 mm
Články na m: 11
Pojazd: S
Dĺžka reťaze = S/2 + K
R 135
 150
 175
 200
 250
 300
 400
 500
H 360
 385
 435
 485
 585
 685
 885
 1085
D 270
 285
 310
 335
 385
 435
 535
 635
K 650
 750
 825
 900
 1050
 1225
 1450 1775
 Kedy použiť:  Kedy zvoliť inú:
  • ak môže byť zníženie hmotnosti a ceny doprevádzané kompromisom v stabilite
  • ak sa vyžaduje reťaz e-chain/e-tube s vnútornou výškou 62 mm
  • ak je požadovaná vnútorná šírka až 400 mm
  • pre samonosné dĺžky až do 4,0 m a plniace hmotnosti až do 40 kg/m
  • pre pojazdy do 150 m
  • vhodné tiež pre bočné, stojace a závesné aplikácie
  • ak je požadovaná verzia s nízkou hlučnosťou
    » séria E6.62
  • ak vyžaduje bočná aplikácia veľké samonosné dĺžky
    » séria H4.56
  • ak je požadovaný dlhší samonosný pojazd a pojazdová vzdialenosť
    » séria H4.56
  • ak sú požadované vysoké plniace hmotnosti alebo pevné káble
    » séria 14140
  • ak je požadovaná ochrana proti trieskam
    » séria 18840
Koncovky
série 14240_14340 koncovka KMA otočná
Koncovka, KMA "otočná"

série 14240_14340 koncovka KMA pojistná
Koncovka, KMA "poistná"
série 14240_14340 koncovka KMA otočná výkres
 série 14240_14340 koncovka KMA pojistná výkres
  • pre horizontálne aplikácie
  • kývnie vzhľadom k prvému článku
  • voliteľný C-profil
  • koróziivzdorné
  • univerzálna montáž
  • pre krátke a dlhé dráhy
  • pre obmedzené montážne priestory
  • pre vertikálne aplikácie
  • bez výkyvu vzhľadom k prvému článku
  • voliteľný C-profil
  • koróziivzdorné
  • univerzálna montáž
  • pre extrémne zrychlenie

Rozmerová rada

Rozmerová rada pre 14240 / 14340
Obj. číslo Bi [mm] Ba [mm]
14240/14340.05.R.0 50 76
14240/14340.06.R.0 68 94
14240/14340.07.R.0 75 101
14240/14340.087.R.0 87 114
14240/14340.10.R.0 100 126
14240/14340.11.R.0 108 134
14240/14340.112.R.0 112 139
14240/14340.12.R.0 125 151
14240/14340.137.R.0 137 164
14240/14340.15.R.0 150 176
14240/14340.162.R.0 162 189
14240/14340.17.R.0 168 194
14240/14340.18.R.0 175 201
14240/14340.187.R.0 187 214
14240/14340.20.R.0 200 226
14240/14340.212.R.0 212 239
14240/14340.23.R.0 225 251
14240/14340.237.R.0 237 264
14240/14340.25.R.0 250 276
14240/14340.262.R.0 262 289
14240/14340.28.R.0 275 301
14240/14340.29.R.0 287 314
14240/14340.30.R.0 300 326
14240/14340.312.R.0 312 339
14240/14340.325.R.0 325 351
14240/14340.337.R.0 337 364
14240/14340.350.R.0 350 376
14240/14340.362.R.0 362 389
14240/14340.375.R.0 375 401
14240/14340.387.R.0 387 414
14240/14340.400.R.0 400 426

Objednávací kľúč

🔑 Objednávací kľúč
14240.05.135.0
14240.05.150.0
14240.05.150.0.ESD
14240.05.175.0
14240.05.200.0
14240.05.200.0.ESD
14240.05.250.0
14240.05.250.0.ESD
14240.05.300.0
14240.05.400.0
14240.05.500.0
14240.06.135.0
14240.06.150.0
14240.06.150.0.ESD
14240.06.175.0
14240.06.200.0
14240.06.200.0.ESD
14240.06.250.0
14240.06.250.0.ESD
14240.06.300.0
14240.06.400.0
14240.06.500.0
14240.07.135.0
14240.07.150.0
14240.07.175.0
14240.07.200.0
14240.07.250.0
14240.07.300.0
14240.07.400.0
14240.07.500.0
14240.087.135.0
14240.087.150.0
14240.087.175.0
14240.087.200.0
14240.087.250.0
14240.087.300.0
14240.087.400.0
14240.087.500.0
14240.097.135.0
14240.097.150.0
14240.097.175.0
14240.097.200.0
14240.097.250.0
14240.097.300.0
14240.097.400.0
14240.097.500.0
14240.10.135.0
14240.10.150.0
14240.10.150.0.ESD
14240.10.175.0
14240.10.200.0
14240.10.200.0.ESD
14240.10.250.0
14240.10.250.0.ESD
14240.10.300.0
14240.10.400.0
14240.10.500.0
14240.11.135.0
14240.11.150.0
14240.11.175.0
14240.11.200.0
14240.11.250.0
14240.11.300.0
14240.11.400.0
14240.11.500.0
14240.112.135.0
14240.112.150.0
14240.112.175.0
14240.112.200.0
14240.112.250.0
14240.112.300.0
14240.112.400.0
14240.112.500.0
14240.12.125.0
14240.12.135.0
14240.12.150.0
14240.12.175.0
14240.12.200.0
14240.12.250.0
14240.12.300.0
14240.12.400.0
14240.12.500.0
14240.12QE.100.0
14240.12QE.135.0
14240.137.135.0
14240.137.150.0
14240.137.175.0
14240.137.200.0
14240.137.250.0
14240.137.300.0
14240.137.350.0
14240.137.400.0
14240.137.500.0
14240.15.135.0
14240.15.150.0
14240.15.150.0.ESD
14240.15.175.0
14240.15.200.0
14240.15.200.0.ESD
14240.15.250.0
14240.15.250.0.ESD
14240.15.300.0
14240.15.400.0
14240.15.500.0
14240.162.135.0
14240.162.150.0
14240.162.175.0
14240.162.200.0
14240.162.250.0
14240.162.300.0
14240.162.400.0
14240.162.500.0
14240.17.1.250.0
14240.17.100.0
14240.17.135.0
14240.17.150.0
14240.17.175.0
14240.17.200.0
14240.17.250.0
14240.17.300.0
14240.17.400.0
14240.17.500.0
14240.17QE.150.0
14240.17QZ.135.0
14240.17QZ.175.0
14240.18.135.0
14240.18.150.0
14240.18.150.0.ESD
14240.18.175.0
14240.18.200.0
14240.18.200.0.ESD
14240.18.250.0
14240.18.250.0.ESD
14240.18.300.0
14240.18.400.0
14240.18.500.0
14240.187.135.0
14240.187.150.0
14240.187.175.0
14240.187.200.0
14240.187.250.0
14240.187.300.0
14240.187.400.0
14240.187.500.0
14240.187QE.135.0
14240.20.135.0
14240.20.150.0
14240.20.150.0.ESD
14240.20.175.0
14240.20.200.0
14240.20.200.0.ESD
14240.20.250.0
14240.20.250.0.ESD
14240.20.300.0
14240.20.400.0
14240.20.500.0
14240.212.135.0
14240.212.150.0
14240.212.175.0
14240.212.200.0
14240.212.250.0
14240.212.300.0
14240.212.400.0
14240.212.500.0
14240.23.135.0
14240.23.150.0
14240.23.175.0
14240.23.200.0
14240.23.250.0
14240.23.300.0
14240.23.400.0
14240.23.500.0
14240.237.135.0
14240.237.150.0
14240.237.175.0
14240.237.200.0
14240.237.250.0
14240.237.300.0
14240.237.400.0
14240.237.500.0
14240.25.135.0
14240.25.150.0
14240.25.175.0
14240.25.200.0
14240.25.250.0
14240.25.300.0
14240.25.400.0
14240.25.500.0
14240.262.135.0
14240.262.150.0
14240.262.175.0
14240.262.2.150.0
14240.262.200.0
14240.262.250.0
14240.262.300.0
14240.262.4.150.0
14240.262.400.0
14240.262.500.0
14240.28.135.0
14240.28.150.0
14240.28.175.0
14240.28.200.0
14240.28.250.0
14240.28.300.0
14240.28.400.0
14240.28.500.0
14240.29.135.0
14240.29.150.0
14240.29.175.0
14240.29.200.0
14240.29.250.0
14240.29.300.0
14240.29.400.0
14240.29.500.0
14240.30.135.0
14240.30.150.0
14240.30.175.0
14240.30.200.0
14240.30.250.0
14240.30.300.0
14240.30.400.0
14240.30.500.0
14240.312.135.0
14240.312.150.0
14240.312.175.0
14240.312.200.0
14240.312.250.0
14240.312.300.0
14240.312.400.0
14240.312.500.0
14240.325.135.0
14240.325.150.0
14240.325.175.0
14240.325.200.0
14240.325.250.0
14240.325.300.0
14240.325.400.0
14240.325.500.0
14240.325QE.150.0
14240.325QZ.150.0
14240.337.135.0
14240.337.150.0
14240.337.175.0
14240.337.200.0
14240.337.250.0
14240.337.300.0
14240.337.400.0
14240.337.500.0
14240.350.135.0
14240.350.150.0
14240.350.175.0
14240.350.200.0
14240.350.250.0
14240.350.300.0
14240.350.400.0
14240.350.500.0
14240.350QE.150.0
14240.362.135.0
14240.362.150.0
14240.362.175.0
14240.362.200.0
14240.362.250.0
14240.362.300.0
14240.362.400.0
14240.362.500.0
14240.375.135.0
14240.375.150.0
14240.375.175.0
14240.375.200.0
14240.375.250.0
14240.375.300.0
14240.375.400.0
14240.375.500.0
14240.387.135.0
14240.387.150.0
14240.387.175.0
14240.387.200.0
14240.387.250.0
14240.387.300.0
14240.387.400.0
14240.387.500.0
14240.400.135.0
14240.400.150.0
14240.400.175.0
14240.400.200.0
14240.400.250.0
14240.400.300.0
14240.400.400.0
14240.400.500.0
🔑 Objednávací kľúč
14340.05.135.0
14340.05.150.0
14340.05.175.0
14340.05.200.0
14340.05.250.0
14340.05.300.0
14340.05.400.0
14340.05.500.0
14340.06.135.0
14340.06.150.0
14340.06.175.0
14340.06.200.0
14340.06.250.0
14340.06.300.0
14340.06.400.0
14340.06.500.0
14340.07.135.0
14340.07.150.0
14340.07.175.0
14340.07.200.0
14340.07.250.0
14340.07.300.0
14340.07.400.0
14340.07.500.0
14340.087.135.0
14340.087.150.0
14340.087.175.0
14340.087.200.0
14340.087.250.0
14340.087.300.0
14340.087.400.0
14340.087.500.0
14340.097.135.0
14340.097.150.0
14340.097.175.0
14340.097.200.0
14340.097.250.0
14340.097.300.0
14340.097.400.0
14340.097.500.0
14340.10.135.0
14340.10.150.0
14340.10.175.0
14340.10.200.0
14340.10.250.0
14340.10.300.0
14340.10.400.0
14340.10.500.0
14340.11.135.0
14340.11.150.0
14340.11.175.0
14340.11.200.0
14340.11.250.0
14340.11.300.0
14340.11.400.0
14340.11.500.0
14340.112.135.0
14340.112.150.0
14340.112.175.0
14340.112.200.0
14340.112.250.0
14340.112.300.0
14340.112.400.0
14340.112.500.0
14340.12.135.0
14340.12.150.0
14340.12.175.0
14340.12.200.0
14340.12.250.0
14340.12.300.0
14340.12.400.0
14340.12.500.0
14340.137.135.0
14340.137.150.0
14340.137.175.0
14340.137.200.0
14340.137.250.0
14340.137.300.0
14340.137.400.0
14340.137.500.0
14340.15.135.0
14340.15.150.0
14340.15.175.0
14340.15.200.0
14340.15.250.0
14340.15.300.0
14340.15.400.0
14340.15.500.0
14340.162.135.0
14340.162.150.0
14340.162.175.0
14340.162.200.0
14340.162.250.0
14340.162.300.0
14340.162.400.0
14340.162.500.0
14340.17.135.0
14340.17.150.0
14340.17.175.0
14340.17.200.0
14340.17.250.0
14340.17.300.0
14340.17.400.0
14340.17.500.0
14340.18.135.0
14340.18.150.0
14340.18.175.0
14340.18.200.0
14340.18.250.0
14340.18.300.0
14340.18.400.0
14340.18.500.0
14340.187.135.0
14340.187.150.0
14340.187.175.0
14340.187.200.0
14340.187.250.0
14340.187.300.0
14340.187.400.0
14340.187.500.0
14340.20.135.0
14340.20.150.0
14340.20.175.0
14340.20.200.0
14340.20.250.0
14340.20.300.0
14340.20.400.0
14340.20.500.0
14340.212.135.0
14340.212.150.0
14340.212.175.0
14340.212.200.0
14340.212.250.0
14340.212.300.0
14340.212.400.0
14340.212.500.0
14340.23.135.0
14340.23.150.0
14340.23.175.0
14340.23.200.0
14340.23.250.0
14340.23.300.0
14340.23.400.0
14340.23.500.0
14340.237.135.0
14340.237.150.0
14340.237.175.0
14340.237.200.0
14340.237.250.0
14340.237.300.0
14340.237.400.0
14340.237.500.0
14340.25.135.0
14340.25.150.0
14340.25.175.0
14340.25.200.0
14340.25.250.0
14340.25.300.0
14340.25.400.0
14340.25.500.0
14340.262.135.0
14340.262.150.0
14340.262.175.0
14340.262.200.0
14340.262.250.0
14340.262.300.0
14340.262.400.0
14340.262.500.0
14340.28.135.0
14340.28.150.0
14340.28.175.0
14340.28.200.0
14340.28.250.0
14340.28.300.0
14340.28.400.0
14340.28.500.0
14340.29.135.0
14340.29.150.0
14340.29.175.0
14340.29.200.0
14340.29.250.0
14340.29.300.0
14340.29.400.0
14340.29.500.0
14340.30.135.0
14340.30.150.0
14340.30.175.0
14340.30.200.0
14340.30.250.0
14340.30.300.0
14340.30.400.0
14340.30.500.0
14340.312.135.0
14340.312.150.0
14340.312.175.0
14340.312.200.0
14340.312.250.0
14340.312.300.0
14340.312.400.0
14340.312.500.0
14340.325.135.0
14340.325.150.0
14340.325.175.0
14340.325.200.0
14340.325.250.0
14340.325.300.0
14340.325.400.0
14340.325.500.0
14340.337.135.0
14340.337.150.0
14340.337.175.0
14340.337.200.0
14340.337.250.0
14340.337.300.0
14340.337.400.0
14340.337.500.0
14340.350.135.0
14340.350.150.0
14340.350.175.0
14340.350.200.0
14340.350.250.0
14340.350.300.0
14340.350.400.0
14340.350.500.0
14340.362.135.0
14340.362.150.0
14340.362.175.0
14340.362.200.0
14340.362.250.0
14340.362.300.0
14340.362.400.0
14340.362.500.0
14340.375.135.0
14340.375.150.0
14340.375.175.0
14340.375.200.0
14340.375.250.0
14340.375.300.0
14340.375.400.0
14340.375.500.0
14340.387.135.0
14340.387.150.0
14340.387.175.0
14340.387.200.0
14340.387.250.0
14340.387.300.0
14340.387.400.0
14340.387.500.0
14340.400.135.0
14340.400.150.0
14340.400.175.0
14340.400.200.0
14340.400.250.0
14340.400.300.0
14340.400.400.0
14340.400.500.0
