Ovládací kábel CFSOFT2

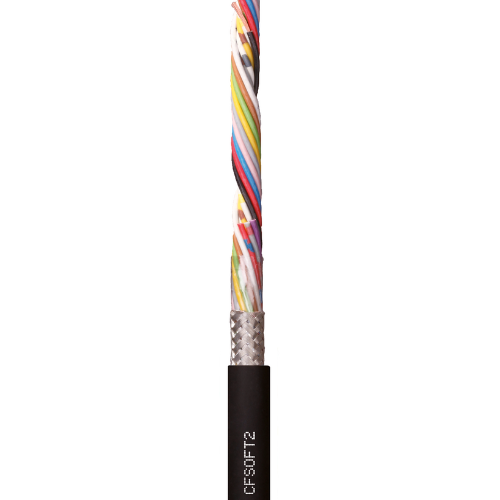

Ovládací kábel chainflex® CFSOFT2

Vysoko flexibilný
Mäkká konštrukcia
Vonkajší plášť z PVC

Tienený
Odolný proti olejom
Nehorľavý

Typické oblasti použitia CFSOFT2:

Pre najnáročnejšie aplikácie a veľmi malé polomery do 5 x d, trieda 7
Ľahký vlpyv oleja, trieda 2
Bez torzného namáhania, trieda 1
Obzvlášť mäkká konštrukcia kábla na zníženie sily
Pick and place stroje, automatické dvere, čisté priestory, veľmi rýchla manipulácia
Najmä pre krátke, veľmi rýchle aplikácie s malými polomermi a obmedzeným priestorom na inštaláciu, trieda 1

Vinutý drôt z veľmi jemných medených drôtov s vysokou odolnosťou proti ohybu
Izolácia jadra z mechanicky vysoko kvalitnej zmesi TPE
Opletené medené tienenie extrémne odolné voči ohýbaniu
Vytlačajúca, nepriľnavá zmes PVC

Životnosť kábla CFSOFT2:

Garantovaná životnosť (počet dvojzdvihov)	10 miliónov	15 miliónov	20 miliónov
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
+5 / +15	6.8	7.5	8.5
+15 / +60	5	6	7
+60 / +70	6.8	7.5	8.5

Technické údaje kábla CFSOFT2

Dynamické informace
\| Min. polomer ohybu, reťaz e-chain (koeficient)	5 x d
\| Min. polomer ohybu, reťaz e-chain	40 mm
\| Min. polomer ohybu, flexibilný (faktor)	4 x d
\| Min. polomer ohybu, flexibilný	32 mm
\| Min. polomer ohybu, pevný (součinitel)	3 x d
\| Min. polomer ohybu, pevný	24 mm
\| Teplotná reťaz e-chain®	+5°C až +70°C
\| Teplota, flexibilná	-5 °C až +70 °C (podľa DIN EN 60811-504)
\| Teplota, pevná	-15°C až +70°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. kĺzavosť (rýchlosť)	5 m/s
\| a max. (zrýchlenie)	80 m/s2
\| Dĺžka pojazdu triedy	Samonosné až 10 m
\| Triedna torzia	Torzia ±90°, dĺžka kábla 1 m, trieda 2
Konstrukcia kábla
\| Sprievodca	Velmi jemně splétané speciální vodiče s obzvláště měkkým a ohybovým designem, vyrobené z holých měděných drátů
\| Izolácia jadra	Mechanicky vysoko kvalitná zmes TPE
\| Zaseknutie jadra	Jadrá navinuté vo vrstve s obzvlášť krátkou dĺžkou rozteče
\| Celkový štít	Extrémne flexibilné opletenie z pocínovaných medených drôtov. Lineárne pokrytie cca 70 %, optické pokrytie cca 90 %.
\| Vonkajší plášť	PVC zmes s nízkou priľnavosťou, odolná voči olejom, prispôsobená požiadavkám energetických reťazí e-chain® (podľa DIN EN 50363-4-1)
\| Farba vonkajšieho plášťa	Jet čierna (porovnateľná s RAL 9005)
Elektronické informácie
\| Menovité napätie	300/500V (podľa DIN VDE 0298-3)
\| Skúšobné napätie	2000V (podľa DIN EN 50395)
Vlastnosti a schválenie
\| Odolnosť voči UV žiareniu	Stredne
\| Odolnosť proti olejom	Odolnosť proti olejom (podľa DIN EN 50363-4-1), třída 2
\| Bez silikónu	Bez silikónu, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 - stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00300/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté priestory	Podľa ISO triedy 2, materiál vonkajšieho plášťa tejto rady vyhovuje CF5.10.07 - testované IPA podľa normy DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl 10493 a 2464, 300 V, 80°C
\| UL overené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| Spomaľovač horenia	Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
\| NFPA	Podľa kapitoly 79.2018 NFPA 12-9
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
