Zbernicový kábel CFROBOT8.PLUS

OPÝTAŤ SA / ODOSLAŤ DOPYT

Zbernicový kábel chainflex® CFROBOT8.PLUS

Vonkajší plášť PUR
Tienený
Oheň retardujúci
Bez PVC a halogénov

Odolný proti vrypom
Odolný proti hydrolýze a mikróbom
Odolný voči olejom a chladiacim kvapalinám

Typické oblasti použitia CFROBOT8.PLUS:

Pre najťažšie prevádzkové aplikácie s torznými pohyby
Špeciálne pre roboty a 3D pohyby
Takmer neobmedzená odolnosť voči olejom
Torzný pohyb ±360°, s dĺžkou kábelu 1 m
Vnútorné a vonkajšie aplikácie, odolné proti UV žiareniu
Roboty, manipulačné zariadenia, pohony vretien

Životnosť kábla CFROBOT8.PLUS:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov	7,5 miliónov	10 miliónov
Teplota od/do [°C]	Torzia max.	R min. [Súčiniteľ x d]	R min. [Súčiniteľ x d]
Teplota od/do [°C]	[°/m]	[°/m]	[°/m]
-25 / -15	±330	±240	±150
-15 / +60	±360	±270	±180
+60 / +70	±330	±240	±150

Technické údaje kábla CFROBOT8.PLUS

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	10 x d
\| Min. polomer ohybu, reťaz e-chain	75 mm
\| Min. polomer ohybu, ohybný (faktor)	10 x d
\| Min. polomer ohybu, ohybný	75 mm
\| Min. polomer ohybu pevný (koeficient)	5 x d
\| Min. polomer ohybu, pevný	37,5 mm
\| Teplotná reťaz e-chain®	-25°C až +70°C
\| Teplota, flexibilná	-40°C až +70°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-50°C až +70°C (podle DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| Dĺžka pojazdu	Samonosné až 10 m
\| v max., skrútený (rýchlosť)	360°/m
\| Krútenie	Torzia ±360°, dĺžka kábla 1 m, trieda 4

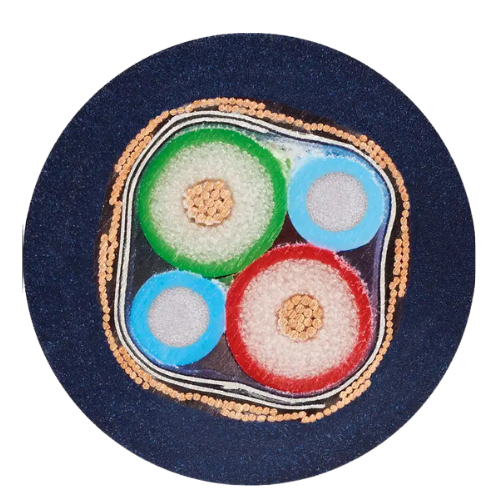

Konštrukcia káblov
\| Vodič	Pletený vodič v mimoriadne odolnej verzii proti ohybu, pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
\| Izolácia žíl	Podľa špecifikácií zbernice
\| Spietanie žíl	Podľa špecifikácií zbernice
\| Identifikácia žíl	Podľa špecifikácií zbernice
\| Medzivrstva	Ovinutie vonkajšej vrstvy fóliou
\| Ceklové tienenie	Odolný proti krúteniu, pocínovaný opletený medený štít. Pokrytie cca 80% optické
\| Vonkajší plášť	PUR zmes s nízkou priľnavosťou, bez halogénov a s vysokou odolnosťou proti oderu, prispôsobená požiadavkám energetických reťazí e-chain® (podľa DIN EN 50363-10-2)
\| Farba vonkajšieho plášťa	Oceľovo modrá (porovnateľná s RAL 5011)
Elektrické informácie
\| Menovité napätie	50V
\| Skúšobné napätie	500V
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Vysoká
\| Odolnosť voči olejom	Odolnosť voči olejom (podľa DIN EN 50363-10-2), trieda 3
\| Spomaľovač horenia	Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
\| Bez silikónu	Neobsahuje silikón, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| Bez halogénov	Podľa DIN EN 60754
\| UL overené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex v 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| EAC	Číslo certifikátu RU C-DE.ME77. B.00295/19
\| REACH	V súlade s nariadením (EC) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté priestory	Podľa triedy ISO 1. Materiál vonkajšieho plášťa tejto série spĺňa požiadavky CF77. UL.05.12.D – testované s IPA podľa DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA AWM	Štýl 1589 a 20236, 30 V, 80°C
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (k 08/2021)
