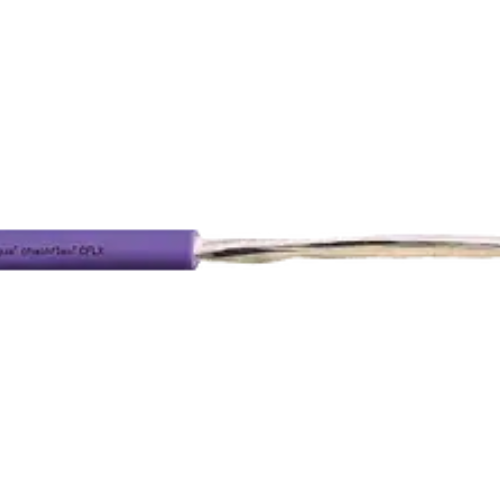

Optický kábel chainflex® CFLK

  • Optické vlákna pre veľké zaťaženie
  • Vonkajší plášť PUR
  • Odolný proti olejom
  • Odolný proti chladiacim kvapalinám

Typické oblasti použitia CFLK:

  • Pre aplikácie s vysokým zaťažením
  • Maximálna elektromagnetická kompatibilita
  • Takmer neobmezená odolnosť proti olejom
  • Preferované vnútorné aplikácie
  • Samonosné dĺžky pojazdu a až 20 m pre klzné aplikácie
  • Zpracovanie dreva/kameňa, baliaci priemysel, zásobovacie systémy, manipulácia, regulačné zariadenia
  1. Polymerová vlákna
  2. Výztužná výplň, extrudovaný vnitřní plášť
  3. Obal ze skleněné tkaniny
  4. Plášťová PUR-směs, vysoce odolná oděru

Životnost kabelu CFLK:

Garantovaná životnost
(počet dvojzdvihů)		 5 milionů 7,5 milionu 10 milionů
Teplota od/do [°C] R min. [Faktor x d] R min. [Faktor x d] R min. [Faktor x d]
-20 / -10 15 16 17
-10 / +50 12.5 13.5 14.5
+50 / +60 15 16 17

Technické údaje kábla CFLK

Dynamické vlastnosti
Min. | Min. polomer ohybu, e-chain (faktor) 12,5 x d
Min. | Min. polomer ohybu, pružný (súčiniteľ) 10 x d
Min. | Min. polomer ohybu, pevný (faktor)
 7 x d
ICON_Temperatur | Teplota e-chain®
 -20°C až +60°C
ICON_Temperatur | Teplota, flexibilná
 -40°C až +60°C (podľa DIN EN 60811-504)
ICON_Temperatur | Teplota, pevná
 -50°C až +60°C (podľa DIN EN 50305)
ICON_v-max | v max. bez podpory (rýchlosť)
 10 m/s
ICON_v-max | v max. klzná (rýchlosť) 5 m/s
a-max | a max. (zrýchlenie)
 20 m/s²
délka | Dĺžka pojazdu
 Samonosné pojazdy a 20 m pre klzné aplikácie, trieda 3.
Štruktúra kábla
fibre_optic_cable_icon | Vodič Vlákno 980/1000 μm  s PE izoláciou.
uvíznutí jádra | Splietanie žíl
 Optické vlákna stočené s krátkou dĺžkou stúpania a vysokou pevnosťou v ťahu, s aramidovými tlmiacimi prvkami.
štít | Značenie žíl
 Černá žíla
vnější plášt | Vonkajší plášť
 Zmes PUR bez obsahu halogénov s nízkou priľnavosťou, prispôsobená požiadavkám v e-chains® (podľa DIN EN 50363-10-2).
vnější plášt | Farba vonkajšieho plášťa
 Červená lila (porovnateľná s RAL 4001)
Vlastnosti a štandardy
UV | Odolnosť voči UV žiareniu
 Stredná
Icon_oil | Odolnosť voči olejom
 Odolný voči olejom (podľa DIN EN 50363-10-2), trieda3
Bez silikonu | Bez silikónov
 Bez silikónu, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
Bez halogenu | Bez halogénov
 Podľa DIN EN 60754
REACH | REACH
 V súlade s nadriadením (ES) č. 1907/2006 (REACH)
RoHS | Bez olova
 Podľa smernice 2011/65/EU (RoHS-II)
CE | CE Podľa smernice 2014/35/EU
UL ověřeno | UL overené
 Certifikát č. V293650: „4-ročná záruka káblov chainflex od spoločnosti igus a kalkulačka životnosti založená na 2 miliardách testovacích cyklov za rok"
