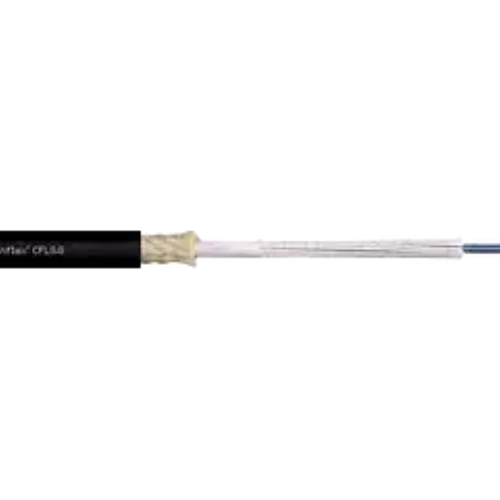

Optický káabel chainflex® CFLG.G

  • Vonkajší plášť TPE
  • Bez obsahu PVC a halogénov
  • Flexibilný do minimálnej teploty -40°C
  • Odolný proti hydrolýze a mikroorganizmom

Typické oblasti použitia CFLG.G:

  • Optický kábel určený pre najnáročnejšie prevádzkové podmienky
  • Najlepšia elektromagnetická kompatibilita (EMC) s vysokou kvalitou optického prenosu
  • Prakticky neobmedzená odolnosť voči olejom, aj voči biooolejom
  • Optický kábel určený pre interiérové aj exteriérové aplikácie
  • Pre samonosné a klzné pojazdy 500 m a viac
  • Vykladanie nákladov, žeriavové aplikácie, dopravná technika, nízkoteplotné aplikácie

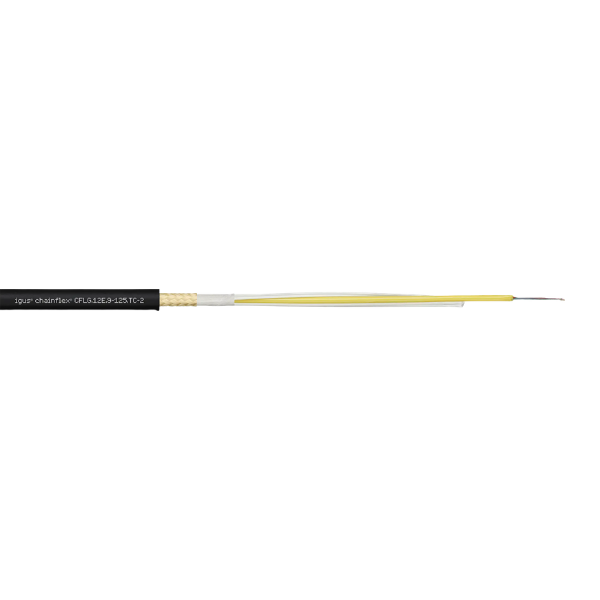

  1. Gradientné vlákna
  2. Gélová výplň okolo vlákien
  3. GFK prvok
  4. TPE zmes, odolná voči oteru, s integrovanou sieťkou odolnou voči torznému namáhaniu

Životnosť kábla CFLG.G:

Garantovaná životnosť
(počet dvojzdvihov)		  5 milliónov  7.5 milliónov  10 milliónov
Teplota od/do [°C] R min. [Factor x d] R min. [Factor x d] R min. [Factor x d]
-40 / -30 12.5 13.5 14.5
-30 / +70 10 11 12
+70 / +80 12.5 13.5 14.5

Technické údaje kábla CFLG.G

Dynamické vlastnosti
Min. | Min. polomer ohybu, e-chain (faktor) 10 x d
Min. | Min. polomer ohybu, e-chain
 100 mm
Min. | Min. polomer ohybu, pružný (faktor) 8 x d
Min. | Min. polomer ohybu, pevný (faktor)
 5 x d
ICON_Temperatur | Teplotna reťaz e-chain®
 -40°C až +80°C
ICON_Temperatur | Teplota, flexibilná
 -50°C až +80°C (podľa DIN EN 60811-504)
ICON_Temperatur | Teplota, pevná
 -55°C až +80°C (podľa DIN EN 50305)
ICON_v-max | v max. bez podpory (rýchlosť)
 10 m/s
a-max | a max. (zrýchlenie)
 6 m/s
délka | Dĺžka pojazdu
 Pojazd do 50 m
Torze | Torzia
 Žiadna
Štruktúra kábla

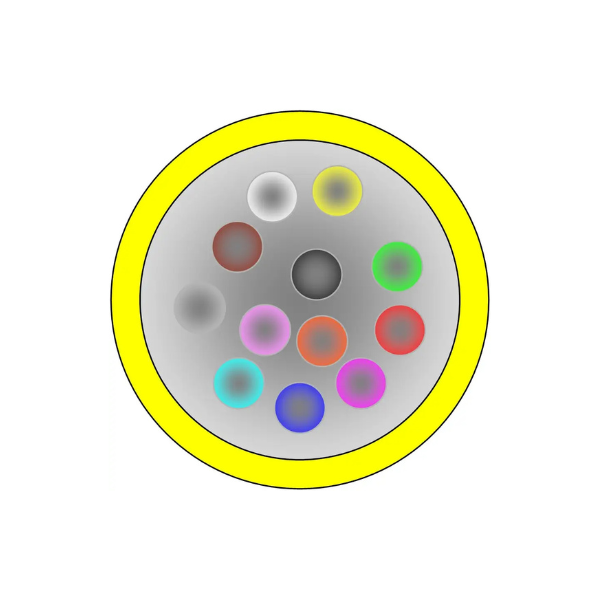

fibre_optic_cable_icon | Vodič Vlákna 9/125, 50/125, resp. 62,5/125 v gélom plnených plášťoch.
uvíznutí jádra | Splietanie žíl
 Gélom plnený plášť z vlákien obklopený sklolaminátovými vláknami a torzným opletením vo vonkajšom plášti.
štít | Značenie žíl
 Okrová, žltá, zelená, červená, fialová, modrá, tyrkysová, šedá, hnedá, čierna, oranžová, ružová.
vnější plášt | Vonkajší plášť
 Nízka priľnavosť, extrémne odolná voči oderu a vysoko flexibilná zmes TPE, prispôsobená požiadavkám v energetických reťaziach e-chains®.
vnější plášt | Farba vonkajšieho plášťa
 Tmavo čierna (porovnateľná s RAL 9005)
Vlastnosti a štandardy
UV | Odolnosť voči UV žiareniu
 Vysoká
Icon_oil | Odolnosť voči olejom
 Odolný voči olejom (podľa DIN EN 60811-404), odolný voči bio-olejom (podľa VDMA 24568 s Plantocut 8 S-MB testované DEA), trieda 4
Bez halogenu | Bez halogénov
 Podľa DIN EN 60754
REACH | REACH
 V súlade s nadriadením (ES) č. 1907/2006 (REACH)
RoHS | Bez olova
 Podľa smernice 2011/65/EU (RoHS-II)
CE | CE Podľa smernice 2014/35/EU
UL ověřeno | UL overené
 Certifikát č. V293650: „4-ročná záruka káblov chainflex od spoločnosti igus a kalkulačka životnosti založená na 2 miliardách testovacích cyklov za rok“.
