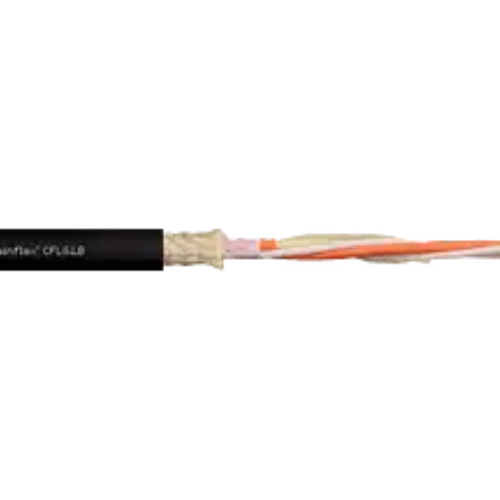

Optický kábel chainflex^® CFLG.LB

Vonkajší plášť TPE
Bez obsahu kovu
Optický kábel s gradientným indexom lomu zo sklenených vlákien pre najnáročnejšie aplikácie
Odolný proti olejom a bioolejom

Flexibilný do maximálnej teploty -40°C
Bez obsahu PVC a halogénov
Odolný proti UV žiareniu

Typické oblasti použitia CFLG.LB:

Pre maximálne zaťažšenie do 5-7,5 x d
Maximálna elektromagnetická kompatibilita (EMC) s vysokou kvalitou optického prenosu
Takmer neobmezená odolnosť proti olejom a bioolejom
Pre vnútorné aj vonkajšie aplikácie
Samonosné pojazdy a klzné aplikácie do dĺžky pojazdu až 100 m (horizontálne + vertikálne)
Regálové zakladacie a vyberacie jenotky pre high-bay sklady, obrábacie stroje/baliace stroje, pre rýchlu manipuláciu

Tlakovo extrudovaná, bezhalogénová zmes TPE
Aramidové opletenie pre torzné namáhanie
Zosilnené optické vlákna navinuté s optimalizovanou roztečou
Optické žily s aramidovými vláknami, pevnými v ťahu

Životnosť kábla CFLG.LB:

Garantovaná životnosť (počet dvojzdihov)	5 miliónov		7,5 miliónov		10 miliónov
Teplota od/do [°C]	R min. [Súčiniteľ x d]	R min. [Faktor x d]	R min. [Súčiniteľ x d]	R min. [Faktor x d]	R min. [Súčiniteľ x d]	R min. [Faktor x d]
-35 / -25	7.5	10	8.5	11	9.5	12
-25 / +70	5	7.5	6	8.5	7	9.5
+70 / +80	7.5	10	8.5	11	9.5	12

Technické údaje kábla CFLG.LB

Dynamické vlastnosti
\| Min. polomer ohybu, reťaz e-chain (koeficient)	5 x d
\| Min. polomer ohybu, reťaz e-chain	42,5 mm
\| Min. polomer ohybu, ohybný (faktor)	4 x d
\| Min. polomer ohybu, ohybný	34 mm
\| Min. polomer ohybu pevný (koeficient)	3 x d
\| Min. polomer ohybu, pevný	25,5 mm
\| Teplotná reťaz e-chain®	-35°C až +80°C
\| Teplota, flexibilná	-50°C až +80°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-55°C až +80°C (podle DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. klzná (rýchlosť)	6 m/s
\| v max. (zrýchlenie)	20 m/s²
\| Dĺžka pojazdu	Samonosné pojazdy a až 100 m pre klzné aplikácie, trieda 5.
Štruktúra kábla
\| Vodič	Špeciálne pevné drôtové prvky s aramidovou výstužou na odľahčenie v ťahu.
\| Spietanie žíl	Optické vlákna stočené s krátkou dĺžkou stúpania a vysokou pevnosťou v ťahu, s aramidovými tlmiacimi prvkami.
\| Identifikácia žíl	Oranžové alebo modré s čiernymi číslami.
\| Ceklové tienenie	Mimoriadne ohybuodolný aramidový oplet na ochranu proti torznému namáhaniu.
\| Vonkajší plášť	Vysoko flexibilná zmes TPE s nízkou priľnavosťou a s vysokou odolnosťou proti oderu, prispôsobená požiadavkam energetických reťazí e-chain®.
\| Farba vonkajšieho plášťa	Čierna (porovnateľná s RAL 9005)
Elektrické informácie
\| Menovité napätie	300/500 V (podľa DIN VDE 0298-3)
\| Skúšobné napätie	2 000V (podľa DIN VDE 0281-2), medený drôt
Vlastnosti a štandardy
\| Odolnosť voči UV žiareniu	Vysoká
\| Odolnosť voči olejom	Odolnosť voči olejom (podľa DIN EN 60811-404), odolné voči bioolejom (podľa VDMA 24568 s Plantocut 8 S-MB testovaným DEA), trieda 4
\| Bez silikónu	Neobsahuje silikón, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| Bez halogénov	Podľa DIN EN 60754
\| UL overené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| REACH	V súlade s nariadením (EC) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II/RoHS-III)
\| Čisté priestory	Podľa triedy ISO 1. Materiál vonkajšieho plášťa tejto série spĺňa požiadavky CF9. 15.07 – testované s IPA podľa DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (k 08/2021)
