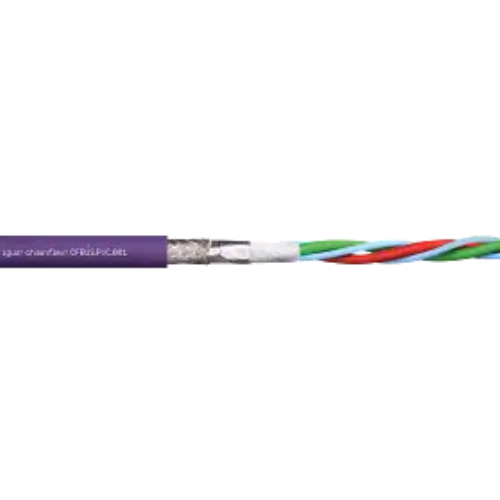

Zbernicový kábel chainflex® CFBUS.PVC

Vonkajší plášť z PVC
Tienený

Odolný proti olejom
Oheň retardujúci

Typické oblasti použitia CFBUS.PVC:

Pre aplikácie so stredným zaťažením
Aplikácie s miernym obsahom oleja
Predovšetkým vnútorné, ale aj vonkajšie použitie pri okolitej teplote > 5 °C
Samonosné dĺžky pojazdu a až 20 m pre klzné aplikácie
Obrábacie stroje/baliace stroje, manipulácia, vnútorné žeriavy

Pletený vodič s jemnými drôtmi, obzvlášť odolný voči ohybu
Žily navinuté v extrémne krátkych intervaloch
Pletené medené tienenie, vysoko odolné voči ohybu
Extruzívna zmes TPE

Životnosť kábla CFBUS.PVC:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov	7,5 miliónov	10 miliónov
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
+5 / +15	15	16	17
+15 / +60	12.5	13.5	14.5
+60 / +70	15	16	17

Technické údaje kabelu CFBUS.PVC

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	12,5 x d
\| Min. polomer ohybu, reťaz e-chain	106,25 mm
\| Min. polomer ohybu, ohybný (faktor)	10 x d
\| Min. polomer ohybu, ohybný	85 mm
\| Min. polomer ohybu pevný (koeficient)	7 x d
\| Min. polomer ohybu, pevný	59,5 mm
\| Teplotná reťaz e-chain®	+5°C až +70°C
\| Teplota, flexibilná	-5°C až +70°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-15°C až +70°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	3 m/s
\| v max. kĺzavosť (rýchlosť)	2 m/s
\| a max. (zrýchlenie)	30 m/s²
\| Dĺžka pojazdu triedy	Pojazdy až 20 m
\| Triedna torzia	Bez krútenia

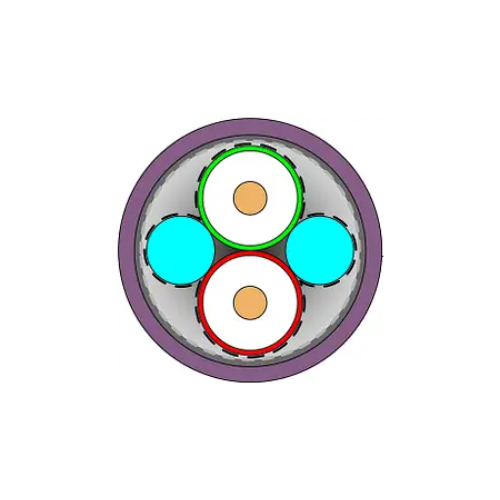

Konštrukcia káblov
\| Vodič	Pletený vodič v mimoriadne odolnej verzii proti ohybu, pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
\| Izolácia jadra	Podľa špecifikácií zbernice
\| Celkový štít	Ohybuvzdorné opletenie z pocínovaných medených drôtov. Pokrytie cca 55% lineárne, cca 80% optické.
\| vonkajší plášť	PVC zmes s nízkou priľnavosťou prispôsobená požiadavkám energetických reťazí® e-chain (podľa DIN EN 50363-4-1)
\| Farba vonkajšieho plášťa	Červený orgován (porovnateľné s RAL 4001)
Elektrické informácie
\| Menovité napätie	50V
\| Skúšobné napätie	500V
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Stredne
\| Odolnosť proti olejom	Odolnosť voči oleju (podľa DIN EN 50363-4-1), trieda 2
\| Bez silikónu	Bez silikónu, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00295/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté priestory	Podľa ISO triedy 1. Materiál vonkajšieho plášťa tejto série spĺňa požiadavky normy CF240.02.24 – testované IPA v súlade s normou DIN EN ISO 14644-1.
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl 1598 a 2571, 30 V, 80 °C
\| UL certifikované	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| UL-Listed	CMX UL 444, 75°C
\| Spomaľovač horenia	Podľa IEC 60332-1-2, Plameň kábla, VW-1, FT1, FT2/Horizontálny plameň
\| NFPA	Podľa kapitoly 79.2018 NFPA 12-9
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (k 08/2021)
