Zbernicový kábel CFBUS.LB

OPÝTAŤ SA / ODOSLAŤ DOPYT

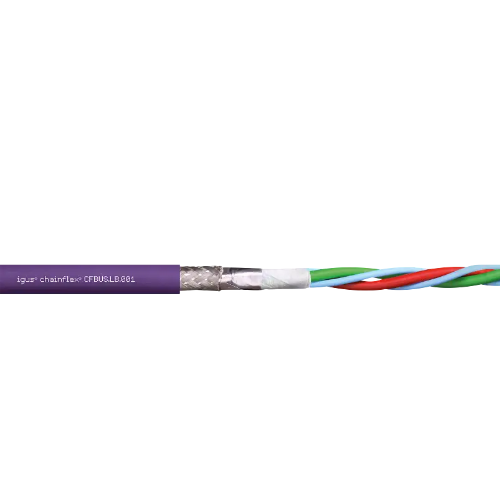

Zbernicový kábel chainflex® CFBUS.LB

Vonkajší plášť z TPE
Tienený
Odolný proti olejom
Odolný proti bio olejom

Odolný voči UV žiareniu
Bez halogénov a PVC
Odolný proti hydrolýze a mikroorganizmom

Typické oblasti použitia CFBUS.LB:

Pre najnáročnejšie aplikácie
Takmer neobmedzená odolnosť voči olejom, vrátane bioolejov
Vnútorné a vonkajšie aplikácie bez priameho slnečného svetla
Samonosné pojazdy a klzné aplikácie 400 m a viac
Zbernicový pripojovací kábel pre skladovacie a vyberacie jednotky, obrábacie stroje, rýchlu manipuláciu, čisté priestory, montáž polovodičov, vnútorné žeriavy, nízkoteplotné aplikácie

Životnosť kábla CFBUS.LB:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov		7,5 miliónov		12,5 miliónov
Teplota od/do [°C]	R min. [Súčiniteľ xd]	R min. [Súčiniteľl xd]	R min. [Súčiniteľ xd]	R min. [Súčiniteľl xd]	R min. [Súčiniteľl xd]	R min. [Súčiniteľ xd]
-35 / -25	12.5	10	13.5	11	14.5	12
-25 / +60	10	7.5	11	8.5	12	9.5
+60 / +70	12.5	10	13.5	11	14.5	12

Technické údaje kábla CFBUS.LB

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	7,5 x d
\| Min. polomer ohybu, reťaz e-chain	52,5 mm
\| Min. polomer ohybu, ohybný (faktor)	6 x d
\| Min. polomer ohybu, ohybný	42 mm
\| Min. polomer ohybu pevný (koeficient)	4 x d
\| Min. polomer ohybu, pevný	28 mm
\| Teplotná reťaz e-chain®	-35°C až +70°C
\| Teplota, flexibilná	-50°C až +70°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-55°C až +70°C (podle DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. klzná (rýchlosť)	6 m/s
\| v max. (zrýchlenie)	100 m/s²
\| Dĺžka pojazdu	Samonosné pojazdy až 400 m a viac pre klzné aplikácie, trieda 6

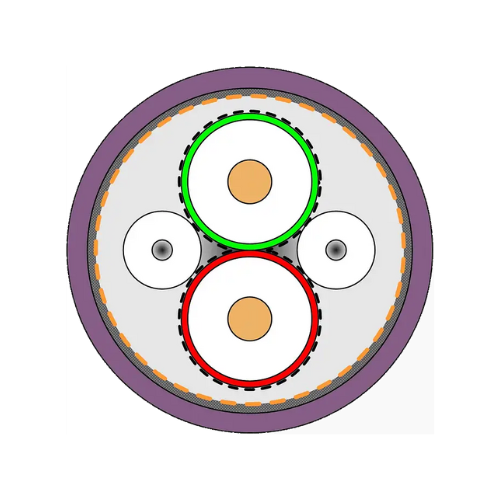

Konštrukcia káblov
\| Vodič	Pletený vodič v mimoriadne odolnej verzii proti ohybu, pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
\| Izolácia jadra	Podľa špecifikácií zbernice
\| Spietanie žíl	Podľa špecifikácií zbernice
\| Identifikácia žíl	Podľa špecifikácií zbernice
\| Vnútorný plášť	Zmes TPE prispôsobená požiadavkám energetických reťazí e-chain®
\| Ceklové tienenie	Veľmi pružné opletenie z pocínovaných medených drôtikov. Pokrytie lineárne približne 70 %, opticky približne 90 %.
\| Vonkajší plášť	Vysoko flexibilná zmes TPE s nízkou priľnavosťou a s vysokou odolnosťou proti oderu, prispôsobená požiadavkam energetických reťazí e-chain®.
\| Farba vonkajšieho plášťa	Červenofialová (porovnateľná s RAL 4001)
Elektrické informácie
\| Menovité napätie	50V
\| Skúšobné napätie	500V (podľa DIN EN 50289-1-3)
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Stredná
\| Odolnosť voči olejom	Odolnosť voči olejom (podľa DIN EN 60811-404), odolné voči bioolejom (podľa VDMA 24568 s Plantocut 8 S-MB testovaným DEA), trieda 4
\| Bez silikónu	Neobsahuje silikón, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| Bez halogénov	Podľa DIN EN 60754
\| UL overené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| CLPA	CLPA/cc-Link
\| REACH	V súlade s nariadením (EC) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II/RoHS-III)
\| Čisté priestory	Podľa triedy ISO 1. Materiál vonkajšieho plášťa tejto série spĺňa požiadavky CF9. 15.07 – testované s IPA podľa DIN EN ISO 14644-1
\| DESINA	Podľa VDW, štandardizácie DESINA
\| CE	Podľa smernice 2014/35/EU
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (k 08/2021)
