Zbernicový kábel CFBUS.PUR

Sběrnicový kabel chainflex® CFBUS.PUR

  • Vnější plášť PUR
  • Stíněný
  • Odolný proti vrypům
  • Oheň retadující
  • Bez obsahu PVC a halogenů
  • Odolný proti olejům a chladícím kapalinám
  • Odolný proti hydrolýze a mikroorganismům

Typické oblasti použití CFBUS.PUR:

  • Pro aplikace se středním zatížením
  • Téměř neomezená odolnost proti olejům
  • Vnitřní a vnější použití bez přímého slunečního záření
  • Samonosné délky pojezdu a až 20 m pro kluzné aplikace
  • Obráběcí stroje/obráběcí jednotky, aplikace při nízkých teplotách

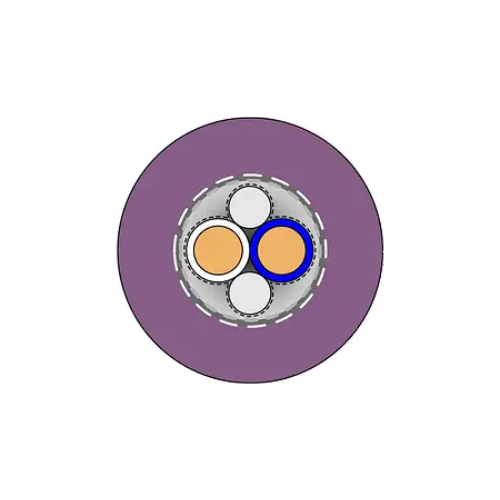

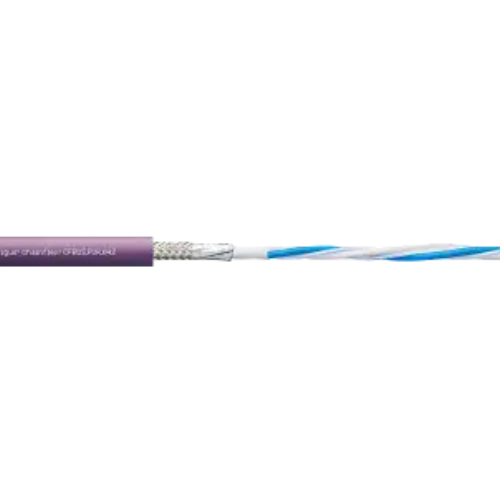

Sběrnicový kabel CFBUS.PUR
  1. Splétaný vodič s jemnými drátky, obzvláště odolný proti ohybu
  2. Prvek s jádrovým pletivem zaručující pevnost v tahu
  3. Opletené měděné stínění vysoce odolné proti ohybu
  4. Vytlačující PUR směs

Životnost kabelu CFBUS.PUR:

Garantovaná životnost
(počet zvojzdvihů)
5 milionů 7,5 milionu 10 milionů
Teplota od/do [°C]
R min.
[Faktor x d]
R min.
[Faktor x d]
R min.
[Faktor x d]
-20 / -10 15 16 17
-10 / +60 12.5 13.5 14.5
+60 / +70 15 16 17

Technické údaje kabelu CFBUS.PUR

Dynamické informace
Min. | Min. poloměr ohybu, řetěz e-chain (součinitel) 12,5 x d
Min. | Min. poloměr ohybu, řetěz e-chain
68,75 mm
Min. | Min. poloměr ohybu, ohebný (faktor) 10 x d
Min. | Min. poloměr ohybu, ohebný
55 mm
Min. | Min. poloměr ohybu pevný (součinitel)
7 x d
Min. | Min. poloměr ohybu, pevný
38,5 mm
ICON_Temperatur | Teplotní řetěz e-chain®
-20°C až +70°C
ICON_Temperatur | Teplota, flexibilní
-40°C až +70°C (podle DIN EN 60811-504)
ICON_Temperatur | Teplota, pevná
-50°C až +70°C (podle DIN EN 50305)
ICON_v-max | v max. bez podpory (rychlost)
3 m/s
v-max. | v max. klouzavost (rychlost)
2 m/s
a-max | a max. (zrychlení)
30 m/s²
délka | Délka pojezdu třídy
Pojezdy až 20 m
Torze | Třídní torze
Žádné zkroucení
Konstrukce kabelů
Průvodčí | Průvodčí
Splétaný vodič ve zvláště odolné verzi proti ohybu sestávající z holých měděných drátů (podle DIN EN 60228)
izolace jádra | Izolace jádra
Podle specifikace autobusu
Celkový štít | Celkový štít
Oplet odolný proti ohybu z pocínovaných měděných drátů. Pokrytí cca 55% lineární, cca 80% optické
vnější plášt | Vnější plášť
Nízkoadhezní, bezhalogenová a vysoce otěruvzdorná PUR směs, přizpůsobená požadavkům energetických řetězů® e-chain (podle DIN EN 50363-10-2)
vnější plášt | Barva vnějšího pláště
Červený šeřík (srovnatelný s RAL 4001)
Elektrické informace
jmenovité napětí | Jmenovité napětí
50V
zkušební napětí | Zkušební napětí
500V
Vlastnosti a schválení
UV | Odolnost vůči UV záření
Středně
Icon_oil | Odolnost proti olejům
Odolnost proti olejům (podle DIN EN 50363-10-2), třída 3
Bez silikonu | Bez silikonu
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992)
Icon_halogen | Bez halogenů
Podle DIN EN 60754
EAC | EAC
Číslo certifikátu RU C-DE. ME77. B.00295/19
REACH | DOSÁHNOUT
V souladu s nařízením (ES) č. 1907/2006 (REACH)
RoHS | Bez olova
Podle směrnice 2011/65/EU (RoHS-II)
cleanroom | Čisté prostory
Podle ISO třídy 1. Materiál vnějšího pláště této řady vyhovuje CF77. UL.05.12.D - testováno IPA podle normy DIN EN ISO 14644-1
CE | CE Podle směrnice 2014/35/EU
UL ověřeno | UL ověřeno
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně"
UL_Listed | UL-Listed
CMX UL 444, 75°C
DESINA | DESINA
Podle VDW, standardizace DESINA
Zpomalovač hoření | Zpomalovač hoření
Podle IEC 60332-1-2, FT2
DNV | DNV
Certifikát schválení typu TAE00003X8
NFPA | NFPA Podle kapitoly 79.2018 NFPA 12-9
Pobřežní | Pobřežní
Odolnost proti MUD dle NEK 606 - stav 2009
UKCA | UKCA
V souladu s platnými předpisy Spojeného království (stav k 08/2021)
