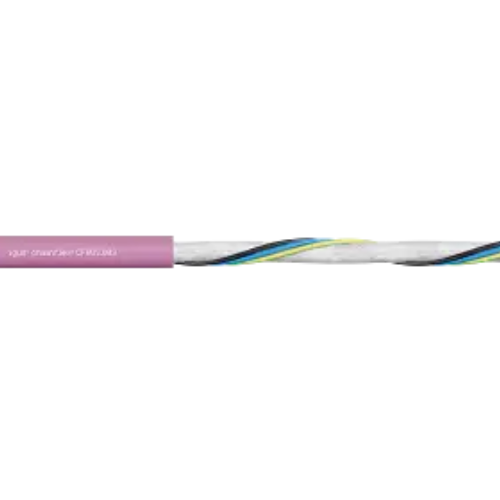

Zbernicový kábel chainflex® CFBUS

Vonkajší plášť z TPE
Tienený
Odolný proti olejom

Odolný proti bio olejom
Oheň retardujúci
Odolný voči hydrolýze a mikroorganizmom

Typické oblasti použitia CFBUS:

Pre aplikácie s extrémne vysokým zaťažením
Takmer neobmedzená odolnosť voči olejom, vrátane bio olejov
Vnútorné a vonkajšie použitie bez priameho slnečného žiarenia
Samonosné pojazdy a kĺzné aplikácie až do dĺžky posuvu 400 m a viac
Regálové zakladacie a vykladacie jednotky pre high-bay sklady, obrábacie stroje/obrábacie jednotky, pre rýchlu manipuláciu, čisté priestory, vkladanie polovodičov, halové žeriavy, aplikácie s nízkou teplotou

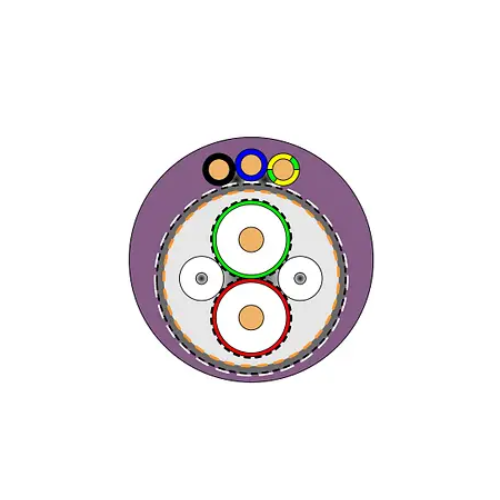

Opletený vodič s jemnými drôtmi, obzvlášť odolný voči ohybu
Jadrá navinuté v extrémne krátkych intervaloch
Zosilnená, extrudovaná zmes
Opletené medené tienenie s vysokou odolnosťou voči ohybu
Extrudovaná zmes TPE

Životnosť káblu CFBUS:

Garantovaná životnosť [počet dvojzdvihov]	5 miliónov		7,5 miliónov		10 miliónov
Teplota od/do [°C]	R min. [Koeficient xd]	R min. [Koeficient xd]	R min. [Koeficient xd]	R min. [Koeficient xd]	R min. [Koeficient xd]	R min. [Koeficient xd]
-35 / -25	12.5	15	13.5	16	14.5	17
-25 / +60	10	12.5	11	13.5	12	14.5
+60 / +70	12.5	15	13.5	16	14.5	17

Technické údaje káblu CFBUS

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	10 x d
\| Min. polomer ohybu, reťaz e-chain	115 mm
\| Min. polomer ohybu, ohybný (faktor)	8 x d
\| Min. polomer ohybu, ohybný	92 mm
\| Min. polomer ohybu pevný (koeficient)	5 x d
\| Min. polomer ohybu, pevný	57,5 mm
\| Teplotníá reťaz e-chain®	-35°C až +70°C
\| Teplota, flexibilná	-45°C až +70°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-50°C až +70°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. kĺzavosť (rýchlosť)	6 m/s
\| a max. (zrychlení)	100 m/s²
\| Dĺžka pojazdu	Pojazdy až 400 m a viac
\| Torzia	Bez krútenia
Konstrukce kabelů
\| Vodič	Pletený vodič v mimoriadne odolnej verzii proti ohybu, pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
\| Izolácia jadra	Podľa špecifikácií zbernice
\| Vnútorná bunka	TPE zmes prispôsobená požiadavkám energetických reťazí e-chain®
\| Celkový štít	Extrémne flexibilné opletenie z pocínovaných medených drôtov. Lineárne pokrytie cca. 70%, optické cca. 90%
\| Vonkajší plášť	Vysoko flexibilná zmes TPE s nízkou priľnavosťou a extrémnou odolnosťou proti oderu, prispôsobená požiadavkám energetických reťazí e-chain®
\| Farba vonkajšieho plášťa	Červený orgován (porovnateľný s RAL 4001)
Elektrické informácie
\| Menovité napätie	50V
\| Skúšobné napätie	500V (podľa DIN EN 50289-1-3)
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Stredne
\| Odolnosť proti olejom	Odolný voči olejom (podľa DIN EN 60811-404), odolný voči bioolejom (podľa VDMA 24568 s Plantocut 8 S-MB testovaným DEA), trieda 4
\| Bez silikónu	Neobsahuje silikón, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00295/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté priestory	Podľa triedy ISO 1. Materiál vonkajšieho plášťa tejto série spĺňa požiadavky CF34. UL.25.04.D – testované s IPA podľa DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl 1589 a 21371, 30 V, 80°C
\| UL overené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| DESINA	Podľa VDW, štandardizácia DESINA
\| Spomaľovač horenia	Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
\| DNV	Certifikát schválenia typu TAE00003X5
\| NFPA	Podľa kapitoly 79.2018 NFPA 12-9
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (k 08/2021)
