Ovládací kábel CF99

Ovládací kábel chainflex® CF99

  • Vonkajší plášť TPE
  • Tienený
  • Odolný proti olejom a bio olejom
  • Bez obsahu PVC a halogénov
  • Flexibilný pri nízkych teplotách
  • Odolný proti hydrolýze a mikroorganizmom

Typické oblasti použitia CF99:

  • Pre maximálne zaťaženie a obzvlášť malé polomery do 4 xd
  • Najmä pre krátke, veľmi rýchle aplikácie s malými polomermi ohybu a úzkym pracovným priestorom
  • Takmer neobmedzená odolnosť proti olejom, vrátane bio olejov
  • Vnútorné a vonkajšie použitie, odolné proti UV žiareniu
  • Stojany na automatizáciu Pick and place, automatické dverové systémy, čisté priestory, na veľmi rýchlu manipuláciu

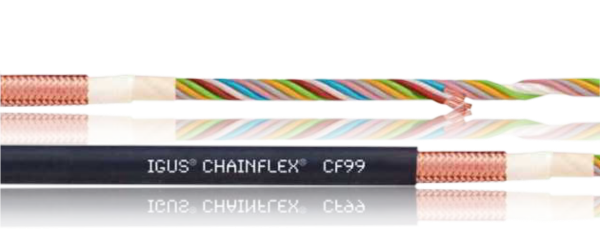

chainflex CF99
  1. Špeciálna zliatina, extrémne vysoká pružnosť
  2. Navíjanie vo vrstvách s extrémne krátkymi rozstupmi
  3. Vyztužený, extrudovaný
  4. Špeciálny zliatinový plášť drôtu s extrémne vysokou flexibilitou
  5. Extruzná zmes TPE

Životnosť kábla CF99:

Garantovaná životnosť
(počet dvojzdvihov)
5 miliónov 40 miliónov 100 miliónov
Teplota od/do [°C]
R min. [Faktor x d] R min. [Faktor x d] R min. [Faktor x d]
-35 / -25 4 6 7
-25 / +80 3 5 6
+80 / +90 4 6 7


Technické údaje kábla CF99

Dynamické informace
| Min. polomer ohybu, reťaz e-chain (koeficient) 3 x d
| Min. polomer ohybu, reťaz e-chain 24 mm
| Min. polomer ohybu, flexibilný (faktor) 3 x d
| Min. polomer ohybu, flexibilný  24 mm
| Min. polomer ohybu, pevný (koeficient)
3 x d
| Min. polomer ohybu, pevný
24 mm
| Teplotná reťaz e-chain® -35°C až +90°C
| Teplota, flexibilná
-50°C až +90°C (podľa DIN EN 60811-504)
 | Teplota, pevná
-55°C až +90°C (podľa DIN EN 50305)
| v max. bez podpory (rýchlosť) 10 m/s
v-max | v max. kĺzavosť (rýchlosť)
6 m/s
| Dĺžka pojazdu triedy Samonosné vzdialenosti a až 100 m pre klzné aplikácie
Torze | Triedna torzia
Žiadne skrútenie
Konštrukcia kábla
Průvodčí | Sprievodca Vodič pozostávajúci z vysoko flexibilnej špeciálnej zliatiny
izolace jádra | Izolácia jadra Mechanicky vysoko kvalitná zmes TPE
uvíznutí jádra | Zaseknutie jadra

Jadrá navinuté vo vrstve s obzvlášť krátkou dĺžkou rozstupu

Vnitřní buňka | Vnútorná bunka

Zmes TPE prispôsobená požiadavkám energetických reťazí e-chain®

Celkový štít | Celkový štít

Mimoriadne odolné opletenie zo zliatiny. Pokrytie cca 70 % lineárne, cca 90 % optické.

vnější plášt | Vonkajší plášť

Vysoko flexibilná zmes TPE s nízkou priľnavosťou a extrémnou odolnosťou proti oderu prispôsobená požiadavkám energetických reťazí e-chain®

barva vnějšího pláště | Farba vonkajšieho plášťa
Oceľovo modrá (porovnateľná s RAL 5011)
Elektronické informácie
jmenovité napětí | Menovité napätie 300/500V
| Skúšobné napätie
1500V
Vlastnosti a schválenia
UV | Odolnosť voči UV žiareniu
Vysoko
Icon_oil | Odolnosť proti olejom
Odolné proti olejom (podľa DIN EN 60811-404), odolné voči bioolejom (podľa VDMA 24568 s Plantocut 8 S-MB testovaným DEA), trieda 4
Bez silikonu | Bez silikónu
Bez silikónu, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 - stav 1992)
Icon_halogen | Bez halogénov
Podľa DIN EN 60754
EAC | EAC
Číslo certifikátu RU C-DE. ME77. B.00300/19
REACH | REACH
V súlade s nariadením (ES) č. 1907/2006 (REACH)
RoHS | Bez olova Podľa smernice 2011/65/EU (RoHS-II)
cleanroom | Čisté priestory
Podľa ISO triedy 1. Materiál vonkajšieho plášťa tejto rady spĺňa CF9.15.07 - testované IPA podľa normy DIN EN ISO 14644-1
 | CE
Podľa smernice 2014/35/EU
UL ověřeno | UL overené
Číslo certifikátu B129699: "Kalkulačka životnosti kábla chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
UKCA | UKCA
V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
