Ovládací kábel CF9.UL

Ovládací kábel chainflex® CF9.UL

Vonkajší plášť TPE
Flexibilný pri nízkych teplotách
Odolný proti hydrolýze a mikroorganizmom

Bez obsahu PVC
Odolný proti olejom
Oheň retardujúci

Typické oblasti použitia CF9.UL:

Pre aplikácie s najvyšším zaťažením
Takmer neobmedzená odolnosť proti olejom, vrátane bio-oleja
Vnútorné a vonkajšie použitie, odolné proti UV žiareniu
Samonosné pojazdy a klzné aplikácie až 400 m a viacSkladovacie a vyťahovacie jednotky pre veľkokapacitné sklady, obrábacie centrá/obrábacie stroje, pre rýchlu manipuláciu, čisté priestory, vkladanie polovodičov, lode na breh, vonkajšie žeriavy, aplikácie pri nízkych teplotách

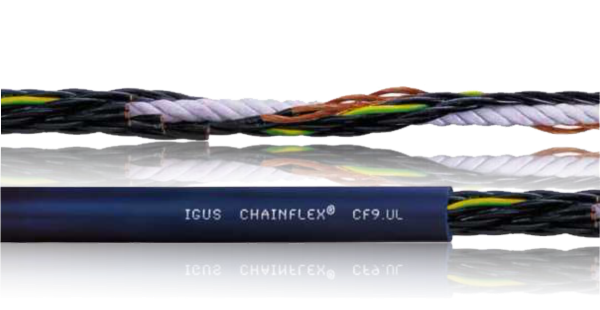

Špeciálny, vysoko flexibilný kábel
Jadrový prvok zaručujúci pevnosť v ťahu
Opletená šnúra s vysokou pevnosťou v ťahu
Vytlačujúca zmes TPE

Životnosť kábla CF9.UL:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov	7,5 miliónov	10 miliónov
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
-35 / -25	6.8	7.5	8.5
-25 / +90	5	6	7
+90 / +100	6.8	7.5	8.5

Technické údaje kábla CF9.UL

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	5 x d
\| Min. polomer ohybu, reťaz e-chain	35 mm
\| Min. polomer ohybu, flexibilný (faktor)	4 x d
\| Min. polomer ohybu, flexibilný	28 mm
\| Min. polomer ohybu, pevný (koeficient)	3 x d
\| Min. polomer ohybu, pevný	21 mm
\| Teplotná reťaz e-chain®	-35°C až +100°C
\| Teplota, flexibilná	-45°C až +100°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-55°C až +100°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. kĺzavosť (rýchlosť)	6 m/s
\| a max. (zrýchlenie)	100 m/s2
\| Dĺžka pojazdu triedy	Pojazdy až 400 m a viac
\| Triedna torzia	Torzia ±90°, dĺžka kábla 1 m, trieda 2
Konštrukcia káblov
\| Sprievodca	Splietaný vodič vo vyhotovení obzvlášť odolnom voči ohybu pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
\| Izolácia jadra	Mechanicky vysoko kvalitná zmes TPE
\| Zaseknutie jadra	Jadrá navinuté vo vrstve s krátkou dĺžkou stúpania
\| Vonkajší plášť	Vysoko flexibilná zmes TPE s nízkou priľnavosťou a extrémnou odolnosťou proti oderu, prispôsobený požiadavkám energetických reťazcov e-chain.®
\| Farba vonkajšieho plášťa	Bridlicovo šedá (porovnateľná s RAL 7015)
\| CFRIP®	Rýchlejšie odizolovanie kábla: do vonkajšieho plášťa je vylisovaný trhací pásik
Elektronické informácie
\| Menovité napätie	300/500V (podľa DIN VDE 0298-3)
\| Skúšobné napätie	2000V (podľa DIN EN 50395)
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Vysoko
\| Odolnosť proti olejom	Odolné proti olejom (podľa DIN EN 60811-404), odolné vůči bioolejom (podľa VDMA 24568 s Plantocut 8 S-MB testovaným DEA), trieda 4
\| Bez silikónu	Bez silikónu, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 - stav 1992)
\| Bez halogénov
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00300/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté priestory	Podľa ISO triedy 1. Materiál vonkajšieho plášťa tejto rady vyhovuje CF34.UL.25.04.D - testované IPA podľa normy DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl 11884 a 22345, 300 V, 90°C
\| UL overené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoleočnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| Spomaľovač horenia	Podľa IEC 60332-1-2, Kábelový plameň, VW-1, FT1, FT2/Horizontálny plameň
\| DNV	Certifikát schválenia typu TAE00003X2
\| NFPA	Podľa kapitoly 79.2018 NFPA 12-9
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021
