Ovládací kábel CF891

Ovládací kábel chainflex® CF891

  • Vonkajší plášť iguPUR
  • Oheň retardujúci
  • Tienený
  • Odolný proti olejom

Typické oblasti použitia CF891:

  • Pre flexibilné aplikácie
  • Vplyv olejov
  • Vnútorné a vnějvonkajšie použitie bez priameho slnečného žiarenia
  • Obzvlášť pre samonosné aplikácie
  • Obrábacie stroje/obrábacie jednotky, nízkoteplotné aplikácie

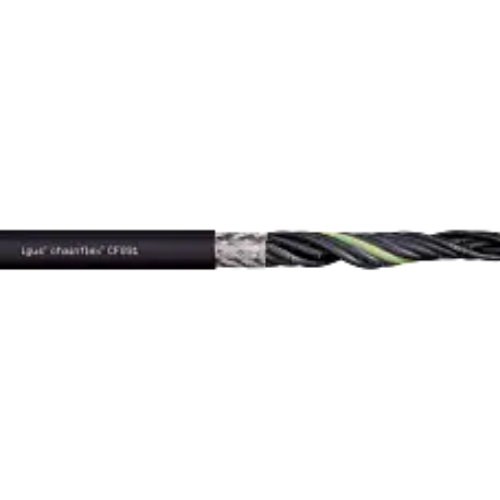

Ovládací kabel CF891
  1. Vodič z jemného vinutého medeného drôtu
  2. Jadrový prvok zaručujúci pevnosť v ťahu
  3. Pocínované medené drôty
  4. Tlakovo extrudovaná zmes iguPUR

Životnosť kábla CF891:

Garantovaná životnosť
(počet dvojzdvihov)
1 milión 3 milióny 5 miliónov
Teplota od/do [°C]
R min. [Faktor x d] R min. [Faktor x d] R min. [Faktor x d]
-20 / -10 15 16 17
-10 / +70 12.5 13.5 14.5
+70 / +80 15 16 17

Technické údaje kábla CF891

Dynamické informácie
| Min. polomer ohybu, reťaz e-chain (koeficient) 12,5 x d
| Min. polomer ohybu, reťaz e-chain 150 mm
| Min. polomer ohybu, flexibilný (faktor) 10 x d
| Min. polomer ohybu, flexibilný  120 mm
| Min. polomer ohybu, pevný (součinitel)
7 x d
| Min. polomer ohybu, pevný
84 mm
| Teplotná reťaz e-chain® -20°C až +80°C
| Teplota, flexibilná
-40°C až +80°C (podľa DIN EN 60811-504)
 | Teplota, pevná
-50°C až +80°C (podľa DIN EN 50305)
| v max. bez podpory (rýchlosť) 3 m/s
| a max. (zrýchlenie) 20 m/s2
| Dĺžka pojazdu triedy Samonosné až 10 m
Torze | Triedna torzia
Žiadne skrútenie
Konštrukcia káblov
Průvodčí | Sprievodca Vodič pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
izolace jádra | Izolácia jadra Mechanicky vysoko kvalitná zmes TPE
uvíznutí jádra | Zaseknutie jadra

Jadrá navinuté vo vrstve s krátkou dĺžkou stúpania

Celkový štít | Celkový štít

Opletenie z pocínovaného medeného drôtu. Pokrytie približne 60 % optické.

vnější plášt | Vonkajší plášť

Zmes iguPUR s nízkou priľnavosťou prispôsobená požiadavkám energetických reťazí e-chain®

barva vnějšího pláště | Farba vonkajšieho pláště
Jet čierna (porovnateľná s RAL 9005)
Elektronické informácie
jmenovité napětí | Menovité napätie 300/500V
| Skúšobné napätie
2000V (podľa DIN EN 50395)
Vlastnosti a schválenia
UV | Odolnosť voči UV žiareniu
Stredné
Icon_oil | Odolnosť proti olejom
Odolnosť proti olejom (podľa DIN EN 50363-10-2), třída 3
Bez silikonu | Bez silikónu
Bez silikónu, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 - stav 1992)
EAC | EAC
Číslo certifikátu RU C-DE. ME77. B.00300/19
REACH | REACH
V súlade s nariadením (ES) č. 1907/2006 (REACH)
 | Bez olova
Podľa smernice 2011/65/EU (RoHS-II)
 | CE
Podľa smernice 2014/35/EU
 | UL/CSA
Štýl11323 a 20940, 600 V, 80°C
UL ověřeno | UL overené
Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
| Spomaľovač horenia
Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
UKCA | UKCA
V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
