Ovládací kábel CF890

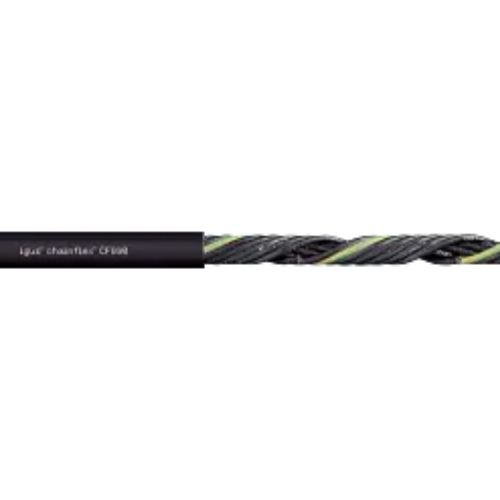

Ovládací kábel chainflex® CF890

Vonkajší plášť iguPUR
Oheň retardujúci
Odolný proti olejom

Typické oblasti použitia CF890:

Pre flexibilné aplikácie
Vplyv oleja
Vnútorné a vonkajšie použitie bez priemeho slnečného žiarenia
Obzvlášť pre samonosné aplikácie
Obrábacie stroje/obrábacie jednotky, nízkoteplotné aplikácie

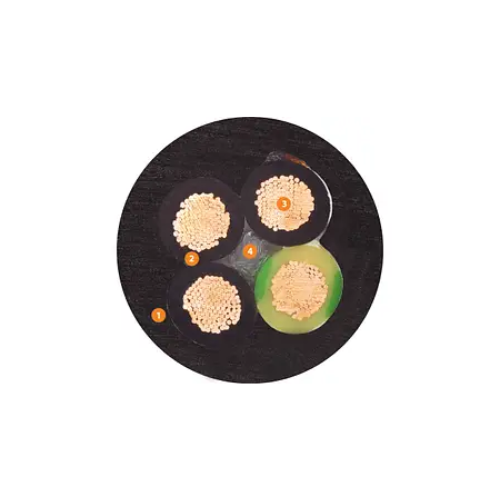

Vodič z jemného vinutého medeného drôtu
Jadrový prvok pre pevnosť v ťahu
Tlakovo extrudovaná zmes iguPUR

Životnosť kábla CF890:

Garantovaná životnosť (počet dvojzdvihov)	1 milión	3 milióny	5 miliónov
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
-20 / -10	15	16	17
-10 / +70	12.5	13.5	14.5
+70 / +80	15	16	17

Technické údaje kábla CF890

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	12,5 x d
\| Min. polomer ohybu, reťaz e-chain	81,25 mm
\| Min. polomer ohybu, flexibilný (faktor)	10 x d
\| Min. polomer ohybu, flexibilný	65 mm
\| Min. polomer ohybu, pevný (součinitel)	7 x d
\| Min. polomer ohybu, pevný	45,5 mm
\| Teplotná reťaz e-chain®	-20°C až +80°C
\| Teplota, flexibilná	-40 °C až +80 °C (podľa DIN EN 60811-504)
\| Teplota, pevná	-50°C až +80°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	3 m/s
\| a max. (zrýchlenie)	20 m/s2
\| Dĺžka pojazdu triedy	Samonosné až 10
\| Triedna torzia	Žiadne skrútenie
Konštrukcia káblov
\| Sprievodca	Vodič pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
\| Izolácia jadra	Mechanicky vysoko kvalitná zmes TPE
\| Zaseknutie jadra	Jadrá navinuté s optimalizovanou dĺžkou stúpania
\| Vonkajší plášť	Nízka priľnavosť zmesi iguPUR prispôsobená požiadavkám energetických reťazí e-chain.®
\| Farba vonkajšieho plášťa	Jet čierna (porovnateľná s RAL 9005)
Elektronické informácie
\| Menovité napätie	300/500V
\| Skúšobné napätie	2000V (podľa DIN EN 50395)
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Stredné
\| Odolnosť proti olejom	Odolnosť proti olejom (podľa DIN EN 50363-10-2), trieda 3
\| Bez silikónu	Bez silikónu, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 - stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00300/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl 11323 a 20940, 600 V, 80°C
\| UL overené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| Spomaľovač horenia	Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
\| UKCA	V súlade s platným predpismi Spojeného kráľovstva (stav k 08/2021)
