Ovládací kábel CF881

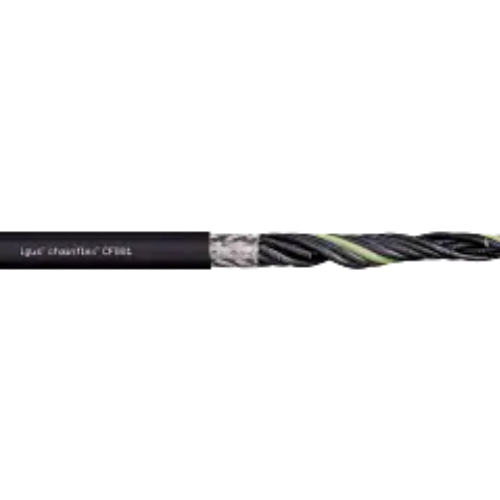

Ovládací kábel Chainflex® CF881

  • Tienený
  • Vonkajší plášť z PVC
  • Oheň retardujúcí

Typické oblasti použitia CF881:

  • Pre flexibilné aplikácie
  • Aplikácie bez výskytu olejov
  • Preferované vnútorné aplikácie
  • Najmä pre samonosné aplikácie
  • Spracovanie dreva/ kameňa, baliaci priemysel, zásobovacie systémy, manipulačné a kontrolné zariadenia
Ovládací kabel CF881
  1. Vodič z jemne vinutého medeného drôtu
  2. Jadrový prvok zaručujúci pevnosť v ťahu
  3. Opletená šnúra s vysokou pevnosťou v ťahu
  4. Vystužená, extruzívna zmes

Životnosť káblu CF881:

Garantovaná životnosť
(počet dvojzdvihov)
1 milión 3 milion 5 milion
Teplota od/do [°C]
R min. [Faktor xd] R min. [Faktor xd] R min. [Faktor xd]
+5 / +15 15 16 17
+15 / +60 12.5 13.5 14.5
+60 / +70 15 16 17


Technické údaje kábla CF881

Dynamické informace
| Min. polomer ohybu, reťaz e-chain (koeficient) 12,5 x d
| Min. polomer ohybu, reťaz e-chain 162,5 mm
| Min. polomer ohybu, flexibilný (faktor) 10 x d
| Min. polomer ohybu, flexibilný  130 mm
| Min. polomer ohybu, pevný (koeficient)
7 x d
| Min. polomer ohybu, pevný
91 mm
| Teplotná reťaz e-chain® +5°C až +70°C
| Teplota, flexibilná
-5 °C až +70 °C (podľa DIN EN 60811-504)
 | Teplota, pevná
-15°C až +70°C (podľa DIN EN 50305)
| v max. bez podpory (rýchlosť) 3 m/s
| a max. (zrýchlenie) 20 m/s2
| Dĺžka pojazdu triedy Samonosné až 10 m
Torze | Triedna torzia
Žiadne skrútenie
Konštrukcia káblov
Průvodčí | Sprievodca Vodič pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
izolace jádra | Izolácia jadra Mechanicky vysoko kvalitná zmes TPE
uvíznutí jádra | Zaseknutie jadra

Jadrá navinuté s optimalizovanou dĺžkou stúpania

Celkový štít |  Celkový štít

Opletenie pocínovaných medených drôtov.

vnější plášt | Vonkajší plášť

PVC zmes s nízkou priľnavosťou prispôsobená požiadavkám  energetických reťazí® e-chain

barva vnějšího pláště | Farba vonkajšieho plášťa
Jet čierna (porovnateľná s RAL 9005)
Elektronické informácie
jmenovité napětí | Menovité napätie 300/500V
| Skúšobné napätie
2000V (podľa DIN EN 50395)
Vlastnosti a schválenie
UV | Odolnosť voči UV žiareniu
Žiadny
Bez silikonu | Bez silikónu
Bez silikónu, ktorý môžu ovplyvniť priľnavosť farby (podľa PV 3.10.7 - stav 1992)
EAC | EAC
Číslo certifikátu RU C-DE. ME77. B.00300/19
REACH | REACH
V súlade s nariadením (ES) č. 1907/2006 (REACH)
 | Bez olova
Podľa smernice 2011/65/EU (RoHS-II)
 | CE
Podľa smernice 2014/35/EU
 | UL/CSA
Štýl 10493 a 2464, 300 V, 80°C
UL ověřeno | UL ověřeno
Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
| Spomaľovač horenia
Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
NFPA | NFPA
Podľa kapitoly 79.2018 NFPA 12-9
UKCA | UKCA
V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
