Ovládací kábel CF880

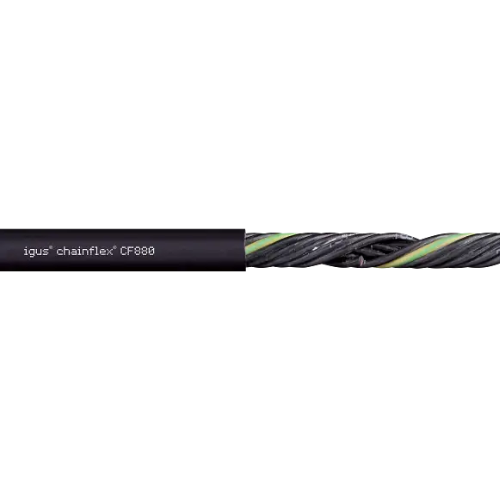

Ovládací kábel chainflex® CF880
- Vonkajší plášť z PVC
- Oheň retardujúci
Typické oblasti použitia CF880:
- Pre flexibilné aplikácie
- Aplikácie bez výskytu olejov
- Preferované vnútorné aplikácie
- Najmä pre samonosné aplikácie
- Spracovanie dreva/ kameňa, baliaci priemysel, zásobovacie systémy, manipulácia, regulačné zaťaženie
 |
|
Životnosť kábla CF880:
| Garantovaná životnosť (počet dvojzdvihov) |
1 milión | 3 milióny | 5 miliónov |
|---|---|---|---|
| Teplota od/do [°C] |
R min. [Faktor xd] | R min. [Faktor xd] | R min. [Faktor xd] |
| +5 / +15 | 15 | 16 | 17 |
| +15 / +60 | 12.5 | 13.5 | 14.5 |
| +60 / +70 | 15 | 16 | 17 |
Technické údaje kábla CF880
| Dynamické informácie | |
 | Min. polomer ohybu, reťaz e-chain (koeficient) |
12,5 x D |
| | Min. polomer ohybu, zeťaze-chain |
62,5 mm |
| | Min. polomer ohybu, flexibilný(faktor) |
10 x D |
| | Min. polomer ohybu, flexibilný |
50 mm |
| | Min. polomer ohybu, pevný (koeficient) |
7 x D |
| | Min. polomer ohybu, pevný |
35 mm |
 | Teplotná reťaz e-chain® |
+5°C až +70°C |
| | Teplota, flexibilný |
-5 °C až +70 °C (podľa DIN EN 60811-504) |
| | Teplota, pevná |
-15°C až +70°C (podľa DIN EN 50305) |
 | v max. bez podpory (rýchlosť) |
3 m/s |
 | a max. (zrýchlenie) |
20 m/s2 |
 | Dĺžka pojazdu triedy |
Samonosné až 10 m |
 | Triedna torzia |
Žiadne krútenie |
| Konštrukcia káblov | |
 | Sprievodca |
Vodič pozostávajúci z holých medených drôtov (podľa DIN EN 60228) |
 | Izolácia jadra |
Mechanicky vysoko kvalitná zmes TPE |
 | Zaseknutie jadra |
Jadrá navinuté s optimalizovanou dĺžkou stúpania |
 | Vonkajší plášť |
|
| | Farba vonkajšieho plášťa |
Jet černá (porovnateľná s RAL 9005) |
| Elektronické informácie | |
 | Menovité napätie |
300/500V |
 | Skúšobné napätie |
2000V (podľa DIN EN 50395) |
| Vlastnosti a schváleniie | |
 | Odolnosť voči UV žiareniu |
Žiadny |
 | Bez silikónu |
Bez silikónu, ktorý môže ovplyvniť príľnavosť farby (podľa PV 3.10.7 - stav 1992) |
 | EAC |
Číslo certifikátu RU C-DE. ME77. B.00300/19 |
 | REACH |
V súlade s nariadením (ES) č. 1907/2006 (REACH) |
 | Bez olova |
Podľa smernice 2011/65/EU (RoHS-II) |
 | CE |
Podľa smernice 2014/35/EU |
 | UL/CSA |
Štýl 10493 a 2464, 300 V, 80°C |
 | UL overené |
Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách slúšobných cykloch ročne" |
 | Spomaľovač horenia |
Podľa IEC 60332-1-2, Kábelový plameň, VW-1, FT1, FT2/Horizontálny plameň |
 | NFPA |
Podľa kapitoly 79.2018 NFPA 12-9 |
 | UKCA |
V súlade s platnými prepismi Spojeného kráľovstva (stav k 08/2021 |
