Ovládací kábel CF6

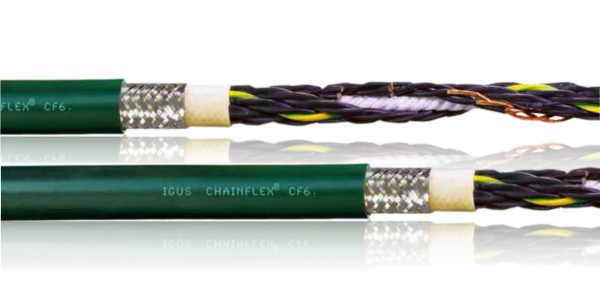

Ovládací kábel chainflex® CF6

Vonkajší plášť z PVC
Tienený

Oheň retardujúcí
Odolný proti olejom

Typické oblasti použitia CF6:

Pre aplikácie s vysokým zaťažením
Aplikácie s miernym výskytom olejov
Prednostnr vnútorné, ale aj vonkajšie aplikácie s teplotou okolia > 5°C
Samonosné pojazdy a klzné aplikácie do dĺžky pojazdu až 100 m
Regálové zakladacie a vykladacie jednotky pre high-bay sklady, obrábacie stroje/baliace stroje, pre rýchlu manipuláciu, halové žeriavy

Opletený drôt z jemného drôtu, obzvlášť odolný voči ohýbaniu
Základný prvok zaručujúci pevnosť v ťahu
Opletené lanko s vysokou pevnosťou v ťahu
Vyztužený, extrudovaný
Opletené medené tienenie vysoko odolné proti ohybu
Extrudovaná zmes PVC, odolná proti olejom

_____________________________

Tlakovo extrudovaná zmes PVC odolná voči oleju
Extrémne stabilné opletenie z pocínovaných medených drôtov
Tlakovo extrudovaná zmes PVC plniaca kliny
Mechanicky vysoko kvalitná zmes TPE alebo PVC
Jemné drôtené vlákno pozostávajúce z holých medených drôtov
Stredový prvok s vysokou pevnosťou v ťahu

Životnosť káblu CF6:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov		7,5 miliónov		10 miliónov
Dĺžka pojazdu	< 10m	≥ 10m	< 10m	≥ 10m	< 10m	≥ 10m
Teplota od/do [°C]	R min. [Faktorxd]		R min. [Faktorxd]		R min. [Faktorxd]
+5 / +15	7.5	10	8.5	11	9.5	12
+15 / +60	6.8	7.5	7.8	8.5	8.8	9.5
+60 / +70	7.5	10	8.5	11	9.5	12

Technické údaje kábla CF6

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	6,8 x h
\| Min. polomer ohybu, reťaz e-chain	57,8 mm
\| Min. polomer ohybu, flexibilný (faktor)	5 x d
\| Min. polomer ohybu, flexibilný	42,5 mm
\| Min. polomer ohybu, pevný (koeficient)	4 x d
\| Min. polomer ohybu, pevný	34 mm
\| Teplotná reťaz e-chain®	+5°C až +70°C
\| Teplota, flexibilná	-5 °C až +70 °C (podľa DIN EN 60811-504)
\| Teplota, pevná	-15°C až +70°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. kĺzavosť (rýchlosť)	5 m/s
\| a max. (zrýchlenie)	80 m/s2
\| Dĺžka pojazdu triedy	Samonosné vzdialenosti a až 100 m pre klzné aplikácie
\| Triedna torzia	Žiadne skrútenie
Konštrukcia káblov
\| Sprievodca	Jemne spletený vodič pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
\| Izolácia jadra	Mechanicky vysoko kvalitná PVC zmes
\| Zaseknutie jadra	Jadrá navinuté vo vrstve s krátkou dĺžkou stúpania
\| Vnútorná bunka	Zmes PVC prispôsobená požiadavkám energetických reťazí e-chain®
\| Celkový štít	Extrémne pružné opletenie z pocínovaných medených drôtov. Lineárne pokrytie cca 70 %, optické pokrytie cca 90 %.
\| Vonkajší plášť	PVC zmes s nízkou priľnavosťou, odolná voči olejom, prispôsobená požiadavkám energetických reťazí e-chain® (podľa DIN EN 50363-4-1)
\| Farba vonkajšieho plášťa	Machovo zelená (porovnateľná s RAL 7001)
\| CFRIP®	Rýchlejšie odizolovanie kábla: do vonkajšieho plášťa je vylisovaný trhací pásik
Elektronické informácie
\| Menovité napätie	300/500V
\| Skúšobné napätie	2000V (podľa DIN EN 50395)
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Stredné
\| Odolnosť proti olejom	Odolnosť proti olejom (podľa DIN EN 50363-4-1), trieda 2
\| Bez silikónu	Bez silikónu, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 - stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00300/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté priestory	Podľa ISO triedy 2. Materiál vonkajšieho plášťa tejto rady spĺňa CF5.10.07 - testované IPA podľa normy DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl 11113 a 2570, 600 V, 80°C
\| UL ovorené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| Spomaľovač horenia	Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
\| NFPA	Podľa kapitoly 79.2018 NFPA 12-9
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
