Ovládací kábel CF5

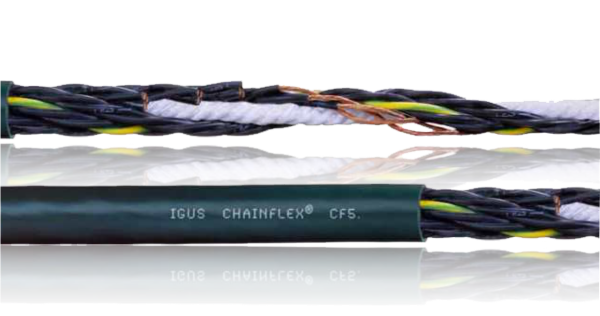

Ovládací kábel chainflex® CF5

Vonkajší plášť z PVC
Oheň retardujúcí
Odolný proti olejom

Typické oblasti použitia CF5:

Pre aplikácie s vysokým zaťažením
Aplikácie s mierným výskytom olejov
Prednostne vnútorné, ale aj vonkajšie aplikácie s teplotou okolia > 5°C
Samonosné pojazdy a klzné aplikácie do dĺžky pojazdu až 100 m
Regálové zakladacie a demontážne jednotky pre high-bay sklady, obrábacie stroje/baliace stroje, pre rýchlu manipuláciu, halové žeriavy

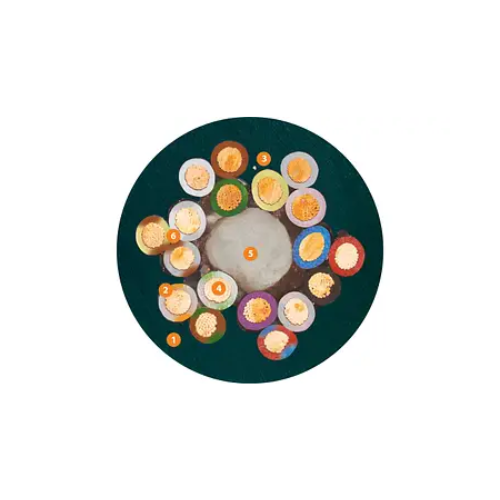

chainflex CF5

Extrudovaná, olejuvzdorná, klinmi plnená zmes PVC
Jadro s vysokou pevnosťou v ťahu
Pletené vo zväzkoch okolo jadrového prvku s vysokou pevnosťou v ťahu

Životnosť káblu CF5:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov		7,5 miliónov		10 miliónov
Dĺžka pojazdu	< 10m	≥ 10m	< 10m	≥ 10m	< 10m	≥ 10m
Teplota od/do [°C]	R min. [Faktorxd]		R min. [Faktorxd]		R min. [Faktorxd]
+5 / +15	7.5	10	8.5	11	9.5	12
+15 / +60	6.8	7.5	7.8	8.5	8.8	9.5
+60 / +70	7.5	10	8.5	11	9.5	12

Technické údaje kábla CF5

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	6,8 x d
\| Min. polomer ohybu, reťaz e-chain	81,6 mm
\| Min. polomer ohybu, flexibilný (faktor)	5 x d
\| Min. polomer ohybu, flexibilný	60 mm
\| Min. polomer ohybu, pevný (koeficient)	4 x d
\| Min. polomer ohybu, pevný	48 mm
\| Teplotná reťaz e-chain®	+5°C až +70°C
\| Teplota, flexibilná	-5 °C až +70 °C (podľa DIN EN 60811-504)
\| Teplota, pevná	-15°C až +70°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. kĺzavosť (rýchlosť)	5 m/s
\| a max. (zrýchlenie)	80 m/s2
\| Dĺžka pojazdu triedy	Samonosné vzdialenosti a až 100 m pre klzné aplikácie
\| Triedna torzia	Torzia ±90°, dĺžka kábla 1 m, trieda 2
Konštrukcia káblov
\| Sprievodca	Jemne splietaný vodič pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
\| Izolácia jadra	Mechanicky vysoko kvalitná zmes TPE
\| Zaseknutie jadra	Jadrá navinuté vo zväzkoch sa potom navíjajú okolo centrálneho prvku s vysokou pevnosťou v ťahu, pričom všetky majú optimalizované krátke dĺžky a smery. Obzvlášť nízka torzná štruktúra.
\| Vonkajší plášť	PVC zmes s nízkou priľnavosťou, odolná voči olejom, prispôsobená požiadavkám energetických reťazí® e-chain (podľa DIN EN 50363-4-1)
\| Farba vonkajšieho plášťa	Machová zelená (porovnateľná s RAL 6005)
\| CFRIP®	Rýchlejšie odizolovanie kábla: do vonkajšieho plášťa je vylisovaný trhací pásik
Elektronické informácie
\| Menovité napätie	300/500V (podľa DIN VDE 0298-3)
\| Skúšobné napätie	2000V (podľa DIN EN 50395)
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Stredné
\| Odolnosť proti olejom	Odolnosť proti olejom (podľa DIN EN 50363-4-1), trieda 2
\| Bez silikónu	Bez silikónu, ktorý môže ovplyvniť príľnavosť farby (podľa PV 3.10.7 - stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00300/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté priestory	Podľa ISO triedy 2, materiál/kábel testovaný IPA podľa normy DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl 10492 a 2570, 600 V, 80°C
\| UL overné	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| Spomaľovač horenia	Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontální plameň
\| NFPA	Podľa kapitoly 79.2018 NFPA 12-9
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
