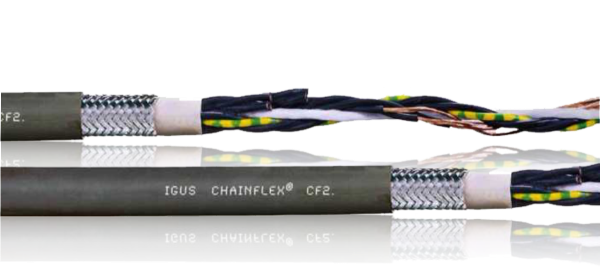

Ovládací kábel CF2

Ovládací kabel chainflex® CF2

Vonkajší plášť PUR
Odolný proti chladicim kvapalinám
Odolnosť proti vrypom
Odolný proti hydrolýze a mikroorganizmom

Oheň retardujúci
Tienený
Odolný proti olejom

Typické oblasti použitia CF2:

Pre aplikácie s najvyšším zaťažením
Takmer neobmedzená odolnosť proti olejom
Vnútorné aj vonkajšie aplikácie
Samonosné pojazdy a klzné aplikácie do dĺžky pojazdu až 100 m
Regálové zakladacie a vykladacie jednotky pre high-bay sklady, obrábacie stroje/baliace stroje, pre rýchlu manipuláciu, halové žeriavy, sektor chladiacich systémov

Špeciálny, vysoko flexibilný kábel
Jadrový prvok zaručujúci pevnosť v ťahu
Opletená šňúra s vysokou pevnosť v ťahu
Vyztužený, extrudovaný
Opletené medené tienenie navrhnuté pre namáhanie v krute
Extrúzna PUR zmes

Životnosť kábla CF2:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov	7,5 miliónov	10 miliónov
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
-20 / -10	6.8	7.5	8.5
-10 / +70	5	6.8	7.5
+70 / +80	6.8	7.5	8.5

Technické údaje kábla CF2

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	5 x d
\| Min. polomer ohybu, reťaz e-chain	72,5 mm
\| Min. polomer ohybu, flexibilný (faktor)	4 x d
\| Min. polomer ohybu, flexibilný	58 mm
\| Min. polomer ohybu, pevný (koeficient)	3 x d
\| Min. polomer ohybu, pevný	43,5 mm
\| Teplotná reťaz e-chain®	-20°C až +80°C
\| Teplota, flexibilná	-40°C až +80°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-50°C až +80°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. klouzavost (rýchlosť)	5 m/s
\| a max. (zrýchlenie)	80 m/s2
\| Dĺžka pojazdu triedy	Samonosné vzdialenosti a až 100 m pre klzné aplikácie
\| Triedna torzia	Žiadne skrútenie
Konštrukcia káblov
\| Sprievodca	Splietaný vodič vo vyhotovení obzvlášť odolnom voči ohybu pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
\| Izolácia jadra	Mechanicky vysoko kvaltiná zmes TPE
\| Zaseknutie jadra	Jadrá navinuté vo zväzkoch sa potom navíjajú okolo stredového prvku s vysokou pevnosťou v ťahu, pričom všetky majú optimalizované krátke dĺžky a smery. Obzvlášť nízka torzná štruktúra.
\| Vnútorná bunka	Zmes PVC prispôsobená požadavkám energetických reťazí e-chain®
\| Celkový štít	Extrémne pružné opletenie z pocínovaných medených drôtov. Lineárne pokrytie cca 70 %, optické pokrytie cca 90 %.
\| Vonkajší plášť	Nízko priľnavá zmes na báze PUR, vysoko odolná proti oderu a ohybu, prispôsobená požiadavkám pri závesných aplikáciách (podľa DIN EN 50363-10-2)
\| Farba vonkajšieho plášťa	Antracitovo šedá (porovnateľná s RAL 7016)
Elektronické informácie
\| Menovité napätie	300/500V
\| Skúšobné napätie	2000V (podľa DIN EN 50395)
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Vysoko
\| Odolnosť proti olejom	Odolnosť proti olejom (podľa DIN EN 50363-10-2), třída 3
\| Bez silikónu	Bez silikónu, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 - stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00300/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté prostory	Podľa ISO triedy 1. Materiál vonkajšieho plášťa tejto rady vyhovuje CF77. UL.05.12.D - testované IPA podľa normy DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl10493 a 20317, 300 V, 80°C
\| UL ověřeno	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| Spomaľovač horenia	Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
\| NFPA	Podľa kapitoly 79.2018 NFPA 12-9
\| Pobrežie	Odolnosť proti MUD podľa NEK 606 - stav 2009
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
