Ovládací kábel CF140.UL

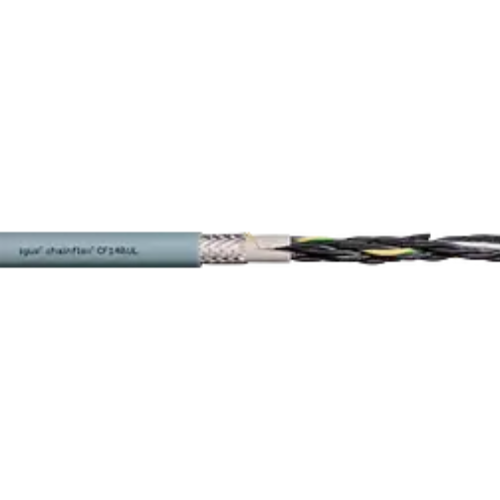

Ovládací kábel chainflex® CF140.UL

Vonkajší plášť z PVC
Oheň retardujúcí
Tienený

Typické oblasti použitia CF140.UL:

Pre aplikácie so stredným zaťažením
Aplikácie bez výskytu olejov
Preferované vnútorné aplikácie
Samonosné dĺžky pojazdov a až 50 m pre klzné aplikácie
Spracovanie dreva/kamene, baliaci priemysel, zásobovacie systémy, manipulačné a regulačné zariadenia

Vodič z jemne vinutého medeného drôtu
Opletené šnúrou s vysokou pevnosťou v ťahu
Zosilnený, extrudovaný
Vinutý medený plášť odolný proti ohybu
Extrudovaný plášť

Životnosť kábla CF140.UL:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov		7,5 miliónov		10 miliónov
Dĺžka pojazdu	< 10m	≥ 10m	< 10m	≥ 10m	< 10m	≥ 10m
Teplota od/do [°C]	R min. [Faktor xd]		R min. [Faktor xd]		R min. [Faktor xd]
+5 / +15	10	12.5	11	13.5	12	14.5
+15 / +60	7.5	10	8.5	11	9.5	12
+60 / +70	10	12.5	11	13.5	12	14.5

Technické údaje kábla CF140.UL

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	17,5 x h
\| Min. polomer ohybu, reťaz e-chain	60 mm
\| Min. polomer ohybu, flexibilný (faktor)	6 x d
\| Min. polomer ohybu, flexibilný	48 mm
\| Min. polomer ohybu, pevný (koeficientt)	4 x d
\| Min. polomer ohybu, pevný	32 mm
\| Teplotná reťaz e-chain®	+5°C až +70°C
\| Teplota, flexibilná	-5 °C až +70 °C (podľa DIN EN 60811-504)
\| Teplota, pevná	-15°C až +70°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	3 m/s
\| v max. kĺzavosť (rýchlosť)	2 m/s
\| a max. (zrýchlenie)	20 m/s2
\| Dĺžka pojazdu triedy	Pojazdy až 50 m
\| Triedna torzia	Žiadne skrútenie
Konštrukcia káblov
\| Sprievodca	Jemne spletený vodič pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
\| Izolácia jadra	Mechanicky vysoko kvalitná zmes TPE
\| Zaseknutie jadra	Jadrá navinutá vo vrstve s krátkou dĺžkou stúpania
\| Vnútorná bunka	Zmes PVC prispôsobená požiadavkám energetických reťazí e-chain®
\| Celkový štít	Oplet odolný proti ohybu z pocínovaných medených drôtov. Pokrytie cca 55 % lineárne, cca 80 % optické
\| Vonkajší plášť	Nízko priľnavá PVC zmes prispôsobená požiadavkám energetických reťazí® e-chain (podľa DIN EN 50363-4-1)
\| Farba vonkajšieho plášľa	Sriebornošedá (porovnateľná s RAL 7001)
\| CFRIP®	Rýchlejšie odizolovanie kábla: do vonkajšieho plášťa je vylisovaný trhací pásik
Elektronické informácie
\| Menovité napätie	300/500V (podľa DIN VDE 0298-3)
\| Skúšobné napätie	2000V (podľa DIN EN 50395)
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Žiadny
\| Bez silikónu	Bez silikńu, ktorý môžu ovplyvniť priľnavosť farby (podľa PV 3.10.7 - stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00300/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté priestory	Podľa ISO triedy 1, materiál vonkajšieho plášľa tejto rady vyhovuje CF130.15.07.UL - testované IPA podľa normy DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl 10493 a 20200, 300 V, 60°C
\| UL overené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| Spomaľovač korenia	Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
\| NFPA	Podľa kapitoly 79.2018 NFPA 12-9
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
