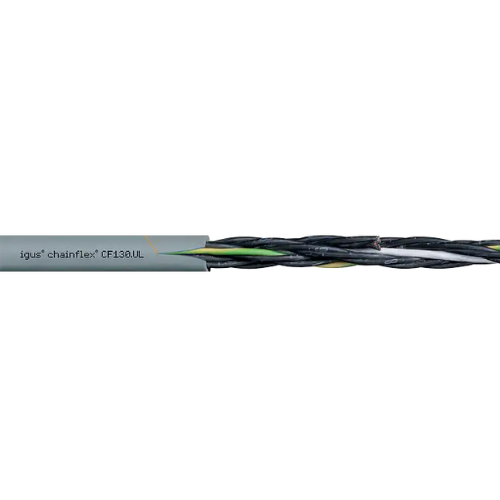

Ovládací kábel CF130.UL

Ovládací kábel chainflex® CF130.UL

  • Vonkajší plášť z PVC
  • Oheň retardujúcí

Typické oblasti použitia CF130.UL:

  • Pre aplikácie so stredným zaťažením
  • Aplikácie bez výskytu olejov
  • Preferované vntorné aplikácie
  • Samonosné dĺžky pojazdu a až 50 m pre klzné alikácie
  • Spracovanie dreva/kameňa, baliaci priemysel, manipulácia, regulačné zariadenie, zásobovacie systémy

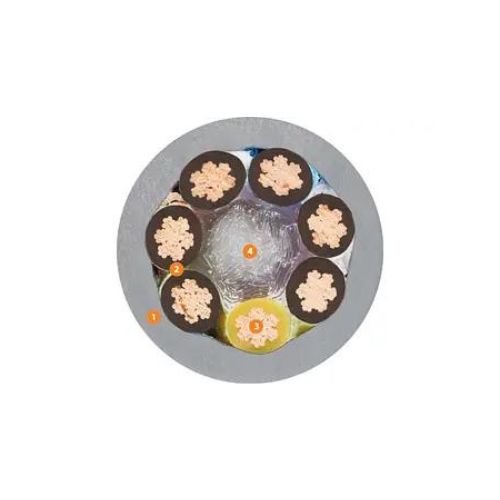

chainflex CF130_UL
  1. Vytláčanie s klinovou výplňou
  2. Pletenie vo zväzkoch okolo centrálnej šnúry s vysokou pevnosťou v ťahu
  3. Splietaný vodič

Životnosť kábla CF130.UL:

Garantovaná životnosť
(počet dvojzvihov)
5 miliónov 7,5 miliónov 10 miliónov
Dĺžka pojazdu
 < 10m
 ≥ 10m  < 10m  ≥ 10m  < 10m  ≥ 10m
Teplota od/do [°C] R min. [Faktorxd] R min. [Faktorxd] R min. [Faktorxd]
+5 / +15  10  12.5  11  13.5  12  14.5
+15 / +60  7.5  10  8.5  11  9.5  12
+60 / +70  10  12.5  11  13.5  12  14.5

Technické údaje kábla CF130.UL

Dynamické informácie
| Min. polomer ohybu, reťaz e-chain (koeficient) 17,5 x d
| Min. polomer ohybu, reťaz e-chain 183,75 mm
| Min. polomer ohybu, flexibilný (faktor) 17,5 x d
| Min. polomer ohybu, flexibilný  183,75 mm
| Min. polomer ohybu, pevný (koeficient)
17,5 x d
| Min. polomer ohybu, pevný
183,75 mm
| Teplotná reťaz e-chain® +5°C až +70°C
| Teplota, flexibilná
-5 °C až +70 °C (podľa DIN EN 60811-504)
| Teplota, pevná
-15°C až +70°C (podľa DIN EN 50305)
| v max. bez podpory (rýchlosť) 3 m/s
| v max. kĺzavosť (rýchlosť)
2 m/s
| a max. (zrýchlenie) 20 m/s2
| Dĺžka pojazdu triedy Pojazdy až 50 m
Torze | Triedna torzia
Torzia ±90°, dĺžka kábla 1 m, trieda 2
Konštrukcia káblov
Průvodčí | Sprievodca Jemne spletený vodič pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
izolace jádra | Izolácie jadra Mechanicky vysoko kvalitná zmes TPE
uvíznutí jádra | Zaseknutie jadra

Jadrá navinuté vo vrstve s krátkou dĺžkou stúpania

vnější plášt | Vonkajší plášť

Nízko priľnavá PVC zmes prispôsobená požiadavkám energetických reťazí® e-chain (podľa DIN EN 50363-4-1)

barva vnějšího pláště | Fabra vonkajšieho plášťa
Strieborná sivá (porovnateľná s RAL 7001)
CFRIP | CFRIP®
Rýchlejšie odizolovanie kábla: do vonkajšieho plášťa je vylisovaný trhací pásik
Elektronické informácie
jmenovité napětí | Menovité napätie 300/500V
| Skúšobné napätie
2000V (podľa DIN EN 50395)
Vlastnosti a schválenie
UV | Odolnosť voči UV žiareniu
Žiadny
Bez silikonu | Bez silikónu
Bez silikónu, ktorý môžu ovplyvniť priľnavosť farby (podľa PV 3.10.7 - stav 1992)
EAC | EAC
Číslo certifikátu RU C-DE. ME77. B.00300/19
REACH | REACH
V súlade s nariadením (ES) č. 1907/2006 (REACH)
| Bez olova
Podľa smernice 2011/65/EU (RoHS-II)
cleanroom | Čisté priestory
Podľa ISO triedy 1, materiál / kábel testovaný IPA podľa normy DIN EN ISO 14644-1
| CE
Podľa smernice 2014/35/EU
| UL/CSA
Štýl 10493 a 20200, 300 V, 60°C
UL ověřeno | UL overené
Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov společenosti igus založená na 2 miliardách skúšobných cyklov ročne"
| Spomaľovač korenia
Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
NFPA | NFPA
Podľa kapitoly 79.2018 NFPA 12-9
UKCA | UKCA
V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
